baigneurs et les plaisanciers. Installez
un écran autour du tuyau d'admission
pour éviter de piéger les nageurs.
Raccordements
Électriques
Branchez la pompe à un circuit électrique
distinct avec un disjoncteur dédié.
Reportez-vous aux spécifications
électriques dans le tableau de câblage
pour le fusible et la taille de fil
recommandés.
L’installation et l’entretien des fils pour
cette pompe doivent conformer au code
National (National Electrical code) et tous
codes électriques locaux.
Le moteur doit être mis à la terre en
branchant un fil conducteur en cuivre à la
vis mise à la terre fournie à l’intérieur de la
boîte d’installation de fils.
La tension de la source d’alimentation doit
correspondre avec la tension de la pompe.
Le WLS75, WLS100 et WLS150 ont des
moteurs à double tension réglés d’avance à
l’usine à 230 volts. Les modèles peuvent
être transformés à 115 volts en tournant le
sélecteur de tension à la tension désirée
(Voir la Figure 5). Utiliser des pinces à long
bec et tirer le sélecteur environ 6,4 mm,
tourner, et le fixer dans la position correcte.
REMARQUE: Le WLS200 ne peut pas
être transformé, le moteur est
seulement 230 volts.
FILS DE CONNEXION
Le couvercle de bornes doit être en place
pour un fonctionnement sans danger.
Mettre à la masse conformément aux
codes d'électricité nationaux et locaux.
Garder les doigts et les objets loin des
11 Fr
Instructions d’Utilisation et Manuel de Pièces de Rechange
pompe. Consulter un plombier
professionnel pour les matériaux et les
instructions de montage convenables.
Des joints ou des raccords qui fuient
permettront à l'air de s'infiltrer dans le
tuyau et induiront un fonctionnement
inefficace de la pompe ou des difficultés
d'amorçage. Assurez-vous d'utiliser de la
pâte à joint ou du ruban d'étanchéité de
plombier sur tous les raccords de
tuyauterie filetés.
Installation Pour Puits
Creusés, Réservoirs,
Lacs Et Sources
• Installer un clapet de pied sur le tuyau
d’admission et le baisser dans l’eau.
Situer le clapet
de pied au moins
2 pieds du fond de la source d’eau afin
que la sable ou le sédiment NE soient
PAS tirés dans le système.
REMARQUE: Lorsque la source d’eau
utilisée est un lac, s’assurer que le tuyau
d’aspiration soit assez creux et toujours
submergé. Incliner le tuyau en haut vers la
pompe afin d’éliminer l’aspiration d’air. Le
tuyau doit être enlevé pendant les mois
d’hiver ou protégé contre la congélation.
Protégez la
tuyauterie
contre les dommages causés par les
Série WLS
Installation (Suite)

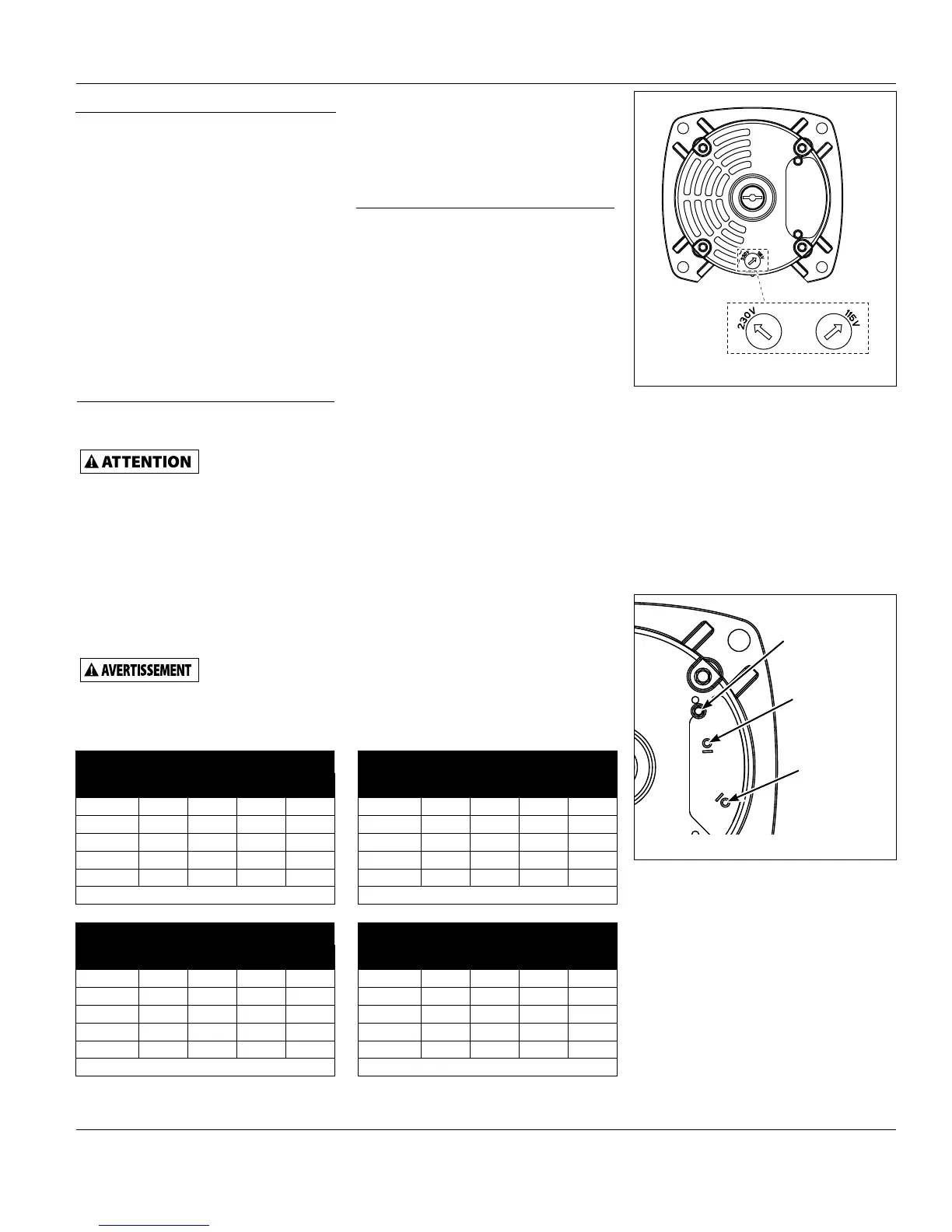

Figure 5 - Sélecteur de Tension
Figure 6 - Fils de connexion
VIS DE MISE À
LA TERRE
LIGNE NON
MISE À LA
TERRE (L1)
CARTE DE
BORNES (L2)
Tête
(pieds)
Pression (kPa)
15 20 25 30
5 -- 5300 4800 4200
10 -- 5100 4500 3950
15 5300 4850 4250 3750
20 5150 4550 4000 3450
25 4850 4300 3750 3100
WLS200 - GPH
Tête
(pieds)
Pression (kPa)
15 20 25 30
5 4350 3950 3400 2950
10 4200 3700 3200 2750
15 3950 3450 3000 2500
20 3700 3250 2800 2150
25 3500 3050 2550 1700
WLS150 - GPH
Tête
(pieds)
Pression (kPa)
15 20 25 30
5 3650 3200 2800 2450
10 3450 3000 2650 2200
15 3250 2850 2450 1950
20 3050 2650 2300 1600
25 2850 2500 2050 1150
WLS100 - GPH
Tête
(pieds)
Pression (kPa)
15 20 25 30
5 3100 2700 2350 1950
10 2900 2550 2200 1700
15 2750 2400 2000 1400
20 2600 2200 1750 1000
25 2450 2050 1450 500
WLS75 - GPH
