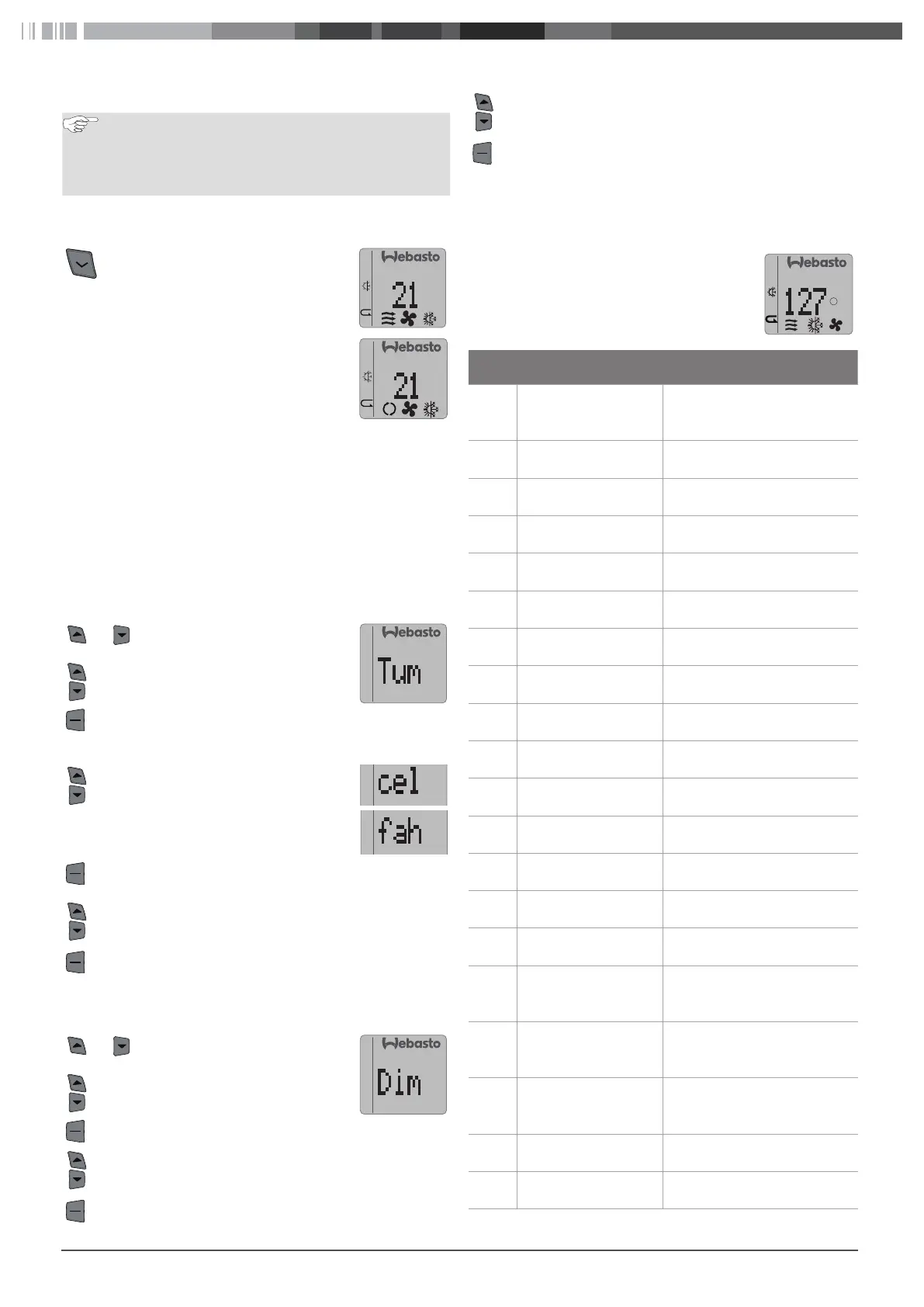

Cool Top 12
3.8 Umluft- und Frischluftbetrieb
Diese Funktion steht nur bei Anlagen mit eingebautem
Frischluftkit zur Verfügung.
Der Frischluftbetrieb ist optional. Kontaktieren Sie
Webasto.
Luft wird aus dem Außenbereich angesaugt (Frischluftbetrieb)
oder im Innenraum umgewälzt (Umluftbetrieb).
X Taste für "Umluftbetrieb" drücken,
um zwischen Frischluft und Umluft
zu wechseln.
Frischluftbetrieb wurde gewählt
°C
SP
A/C
A
Umluftbetrieb wurde gewählt
°C
SP
A/C
A
4 Benutzermenü-Einstel-
lungen
Der Benutzer kann folgende Einstellungen vornehmen
Temperatureinheit (°C / °F)
Display-Beleuchtung
4.1 Temperatureinheit einstellen (°C / °F)
+
X Beide Tasten 3 Sekunden lang
drücken
Set
oder
X Drücken, bis an der Anzeige
„Tum“ erscheint
X Zum Einstellen der Einheit
(„Tum“) die Taste für Automatik-
betrieb drücken
oder
X Drücken, um zwischen Celsius
und Fahrenheit zu wechseln
°C
Set
°F
Set
X Zum Speichern der Auswahl die Taste für Auto-
matikbetrieb drücken
oder
X Drücken, bis auf dem Display „out“ erscheint
X Zum Verlassen des Benutzermenüs die Taste für
Automatikbetrieb drücken
4.2 Display-Beleuchtung einstellen
+
X Beide Tasten 3 Sekunden lang
drücken
Set
oder
X Drücken, bis an der Anzeige
„Dim“ erscheint
X Drücken, um „Dim“ aufzurufen
oder
X Drücken, um die Display-Beleuchtung zu verstär-
ken oder zu verringern (0-10)
X Zum Speichern der Auswahl die Taste für Auto-
matikbetrieb drücken
oder
X Drücken, bis auf dem Display „out“ erscheint
X Zum Verlassen des Benutzermenüs die Taste für
Automatikbetrieb drücken
5 Fehlercodes
Bei Auftreten eines Fehlers zeigt das Display ei-
nen Fehlercode an.
Das Alarmsymbol blinkt 30 Sekunden lang je-
weils 3 Sekunden.
!
A/C
A
Fehler-
code
Beschreibung Fehlerbehebung
033 Leerer Kältemittelkreis-
lauf
Kältemittelfüllung überprüfen.
Auf Kältemittelleck prüfen.
Nachfüllen.
118 Kurzschluss an einem
der Digitalausgänge
Digitalausgang und Relais über-
prüfen.
120 Wasserventil-Signal Wasserventil und Anschlüsse
überprüfen
125 Sensorkurzschluss Zulufttemperatursensor NTC2
überprüfen
127 Sensorkurzschluss Innentemperatursensor NTC1
überprüfen
129 Sensorkurzschluss Außentemperatursensor NTC3
überprüfen
130 Sensorkurzschluss Zusätzlichen Innentemperatur-
sensor NTC4 überprüfen
132 Kurzschluss zum
Wandler
Anschluss Niederdruckwandler
prüfen
133 Kurzschluss zum
Wandler
Anschluss Hochdruckwandler
prüfen
143 Unterbrochener Sen-
soranschluss
Zulufttemperatursensor NTC2
überprüfen
145 Unterbrochener Sen-
soranschluss
Innentemperatursensor NTC1
überprüfen
147 Unterbrochener Sen-
soranschluss
Außentemperatursensor NTC3
überprüfen
148 Unterbrochener Sen-
soranschluss
Zusätzlichen Innentemperatur-
sensor NTC4 überprüfen
150 Unterbrochene Verbin-
dung zum Wandler
Anschluss Niederdruckwandler
prüfen
151 Unterbrochene Verbin-
dung zum Wandler
Anschluss Hochdruckwandler
prüfen
162 Batterie Überspannung Batterie überprüfen. Versor-
gungsspannung über 16V
(12V) bzw. 32V (24V).
163 Batterie Unterspan-
nung
Batterie überprüfen. Versor-
gungsspannung über 9V (12V)
bzw. 18V (24V).
164 Wandlerversorgungs-
spannung (5V) zu
niedrig
Wandlerversorgungsleitung
überprüfen. Versorgungsspan-
nung unter 4,95V.
167 Frischluftmotor-Über-
strom
Motor und Anschlüsse überprü-
fen. Strom über 1,5A
168 Wasserventil-Über-
strom
Wasserventil und Anschlüsse
überprüfen. Strom über 1,5A
Tbl. 01: Fehlercodes
