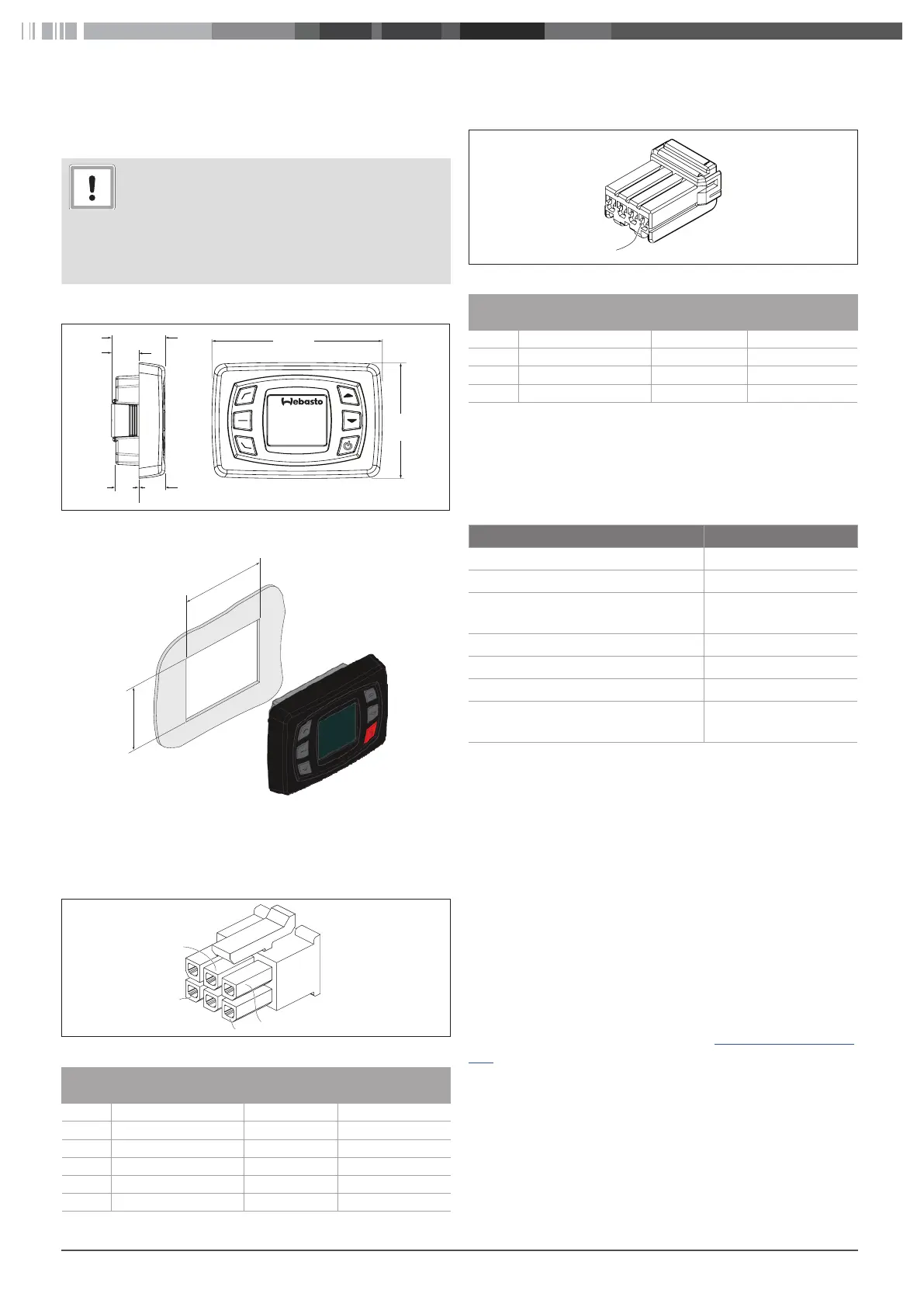

Cool Top 21
7 Montage
Choisissez un emplacement approprié dans la cabine du conduc-
teur offrant suffisamment de place pour l’écran.
ATTENTION
Mauvais emplacement pour la découpe
Conséquence: endommagement des câbles et/ou
des composants se trouvant derrière le panneau.
X Assurez-vous qu'il y ait un espace suffisant derrière
le panneau avant d'effectuer la découpe.
7.1 Dimensions de l’écran
Fig. 02:
22,4 mm
9,9 mm 10,7 mm
(0,88 in)
11,7 mm
(0,46 in)
(0,38 in)
(0,42 in)
72,4mm
(2,12 in)
54mm
(2,85 in)
Dimensions de l'écran
3
L'emplacement pour le panneau de commande a été contrôlé
Fig. 03:
53 mm
42,2 mm
Découpe du panneau
X
Faites une découpe d’une largeur de 53mm et d’une hauteur
de 42,2mm.
7.2 Connecteur d'écran
Fig. 04:
1
5
6
Connecteur 6 broches
Bro-
che
Description
Numéro de
câble
Couleur de câble
1 CAN H 13 Jaune
2 --
3 CAN L 12 Vert
4 --
5 GND (terre) B-17 Noir
6 +12VCC / +24VCC 027 Rouge
Tbl. 03: Connecteur 6 broches, affectation des broches
7.3 Câblage de raccordement supplémen-
taire
Fig. 05:
Connecteur 4 broches
Bro-
che
Description
Numéro de
câble
Couleur de
câble
1 CAN H 13 Jaune
2 CAN L 12 Vert
3 GND (terre) B-17 Noir
4 +12VCC / +24VCC 027 Rouge
Tbl. 04: Connecteur 4 broches, affectation des broches
8 Caractéristiques tech-
niques
Description Valeur
Plage de tension de service [V] 12-24
Consommation d'électricité [mA] 50
Protection contre les courts-circuits
sortie
protégé
Protection contre l’inversion des pôles protégé
Plage de température de service [°C] -40 à +80
Capteur de température NTC 10 kΩ @ 25°C
Type de protection IEC-60529 (pan-
neau avant)
IP54
9 Support technique et
service après-vente
Vous avez des questions d'ordre technique ou un problème avec
votre appareil?
Vous trouverez les numéros de téléphone de nos représentants sur
la page Web suivante: www.webasto.com.
9.1 Déclaration CE de conformité
Webasto déclare par la présente que l'élément de commande sa-
tisfait au règlement nº 10 de la CEE-ONU
Le texte complet de la déclaration CE de conformité est disponible
dans la section de téléchargement du site https://dealers.webasto.
com
10 Élimination
Si vous mettez définitivement hors service l’installation, éliminez
les différents composants de manière adéquate dans un centre de
recyclage.
