Cool Top 28

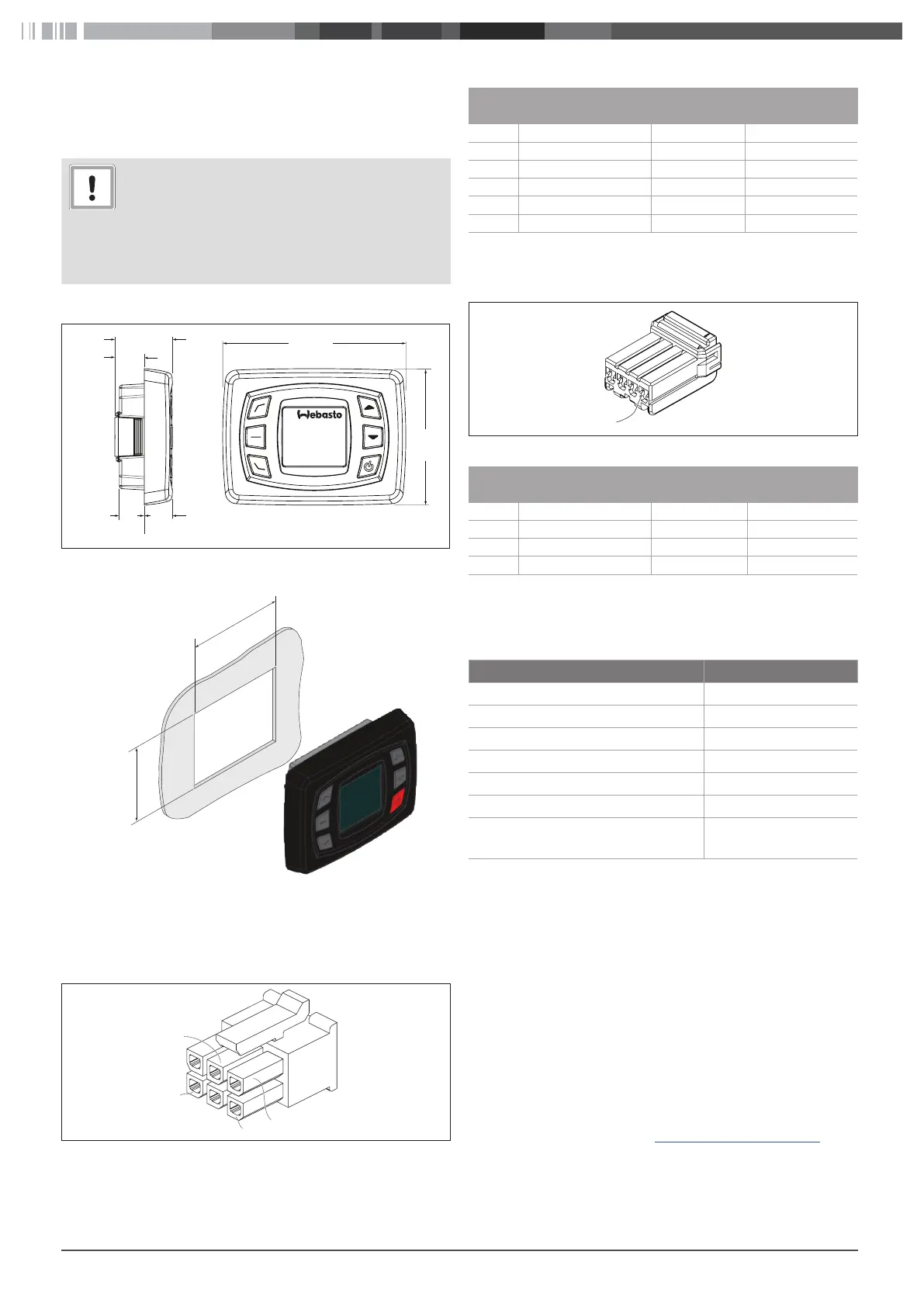

7 Installazione
Trovare il giusto posto nella cabina di guida dove montare il di-
splay.
ATTENZIONE
Posizione errata per il ritaglio
Risultato: danni al cablaggio e ai componenti dietro il
pannello.
X Controllare lo spazio dietro il pannello prima di ef-
fettuare il ritaglio.
7.1 Dimensioni display
Fig. 02:
22,4 mm
9,9 mm 10,7 mm
(0,88 in)
11,7 mm
(0,46 in)
(0,38 in)
(0,42 in)
72,4mm
(2,12 in)
54mm
(2,85 in)
Dimensioni display
3
La posizione per il pannello di comando è stata controllata
Fig. 03:
53 mm
42,2 mm
Ritaglio pannello
X
Realizzare un ritaglio di 53 mm di larghezza e 42,2 mm di altez-
za.
7.2 Connettore display
Fig. 04:
1
3
5
6
connettore a 6 pin
Pin Nota
Numero
cablaggio
Colore filo
1 CAN H 13 Giallo
2 --
3 CAN L 12 Verde
4 --
5 GND B-17 Nero
6 +12VDC / +24VDC 027 Rosso
Tbl. 03: Connettore a 6 pin, assegnazione pin
7.3 Fascio di connessione complementare
Fig. 05:
Connettore a 4 pin
Pin Nota
Numero
cablaggio
Colore filo
1 CAN H 13 Giallo
2 CAN L 12 Verde
3 GND B-17 Nero
4 +12VDC / +24VDC 027 Rosso
Tbl. 04: Connettore a 4 pin, assegnazione pin
8 Dati tecnici
Descrizione Valore
Intervallo tensione di esercizio [V] 12-24
Consumo di corrente [mA] 50
Protezione da cortocircuito Protetto
Protezione da polarità inversa Protetto
Intervallo temperatura di esercizio [°C] da -40 a +80
Sensore temperatura NTC 10 kΩ @ 25°C
Protezione IEC-60529 (pannello fron-
tale)
IP54
9 Supporto tecnico e ser-
vizio clienti
Domande tecniche o problemi con il dispositivo?
I numeri di telefono nazionali dei nostri rappresentanti sono dispo-
nibili sul sito Web seguente: www.webasto.com.
9.1 Dichiarazione di conformità CE
Webasto dichiara che il pannello di comando è conforme al
Regolamento UNECE n. 10
Il testo completo della dichiarazione di conformità CE è disponibile
nella sezione download del sito https://dealers.webasto.com
10 Smaltimento
Quando il sistema verrà messo fuori servizio, smaltire i singoli
componenti correttamente presso un centro di riciclaggio.
