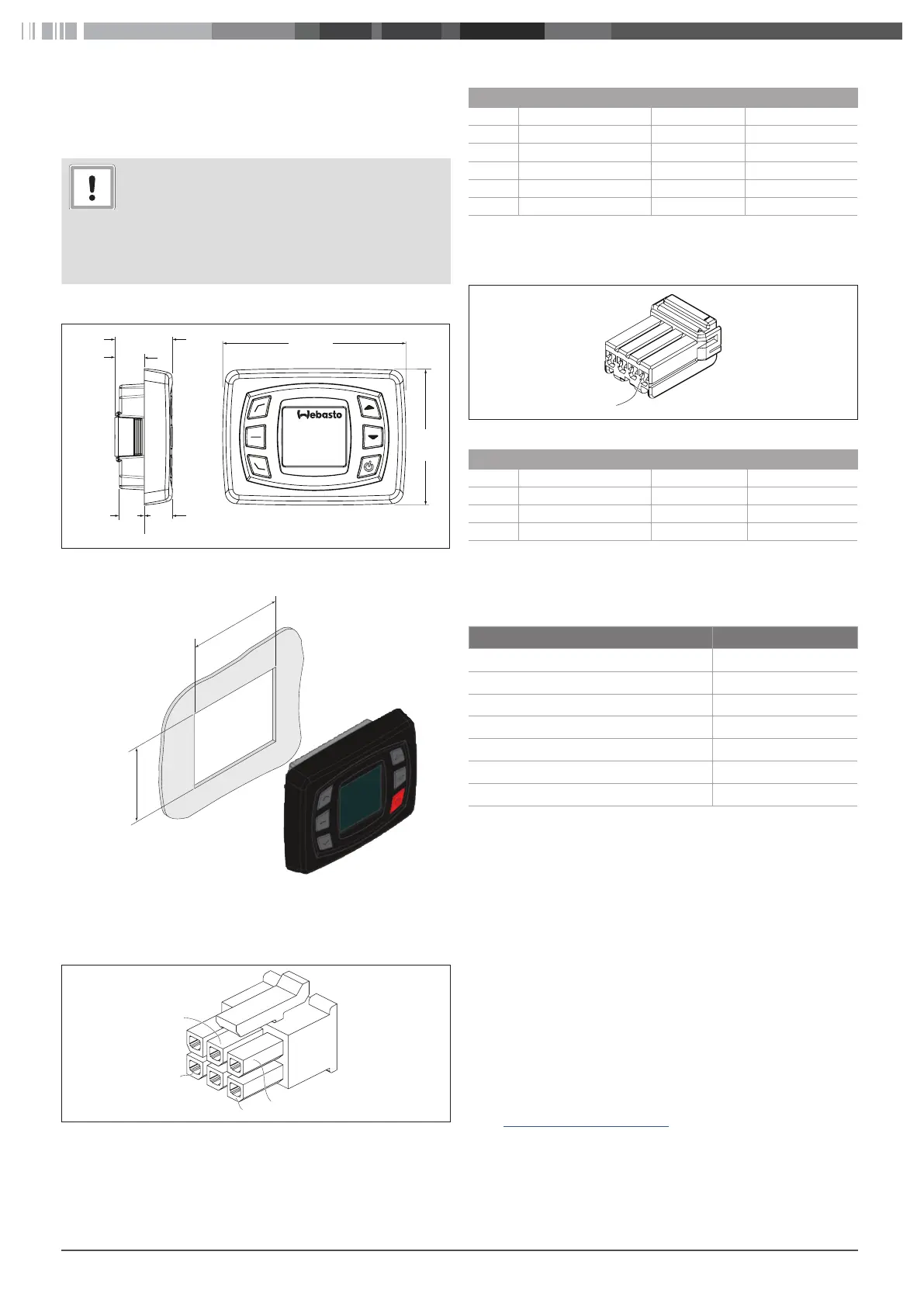

Cool Top 14
7 Einbau
Einbauort in der Fahrerkabine bestimmen, der ausreichend Platz
für das Display bietet.
ACHTUNG
Falsch gewählte Lage für den Ausschnitt
Folge: Beschädigung von hinter dem Paneel befindli-
chen Kabeln und/oder Komponenten.
X Vor dem Ausschneiden sicherstellen, dass hinter
dem Paneel ausreichend Freiraum ist.
7.1 Abmessungen Display
Fig. 02:
22,4 mm
9,9 mm 10,7 mm
(0,88 in)
11,7 mm
(0,46 in)
(0,38 in)
(0,42 in)
72,4mm
(2,12 in)
54mm
(2,85 in)
Display-Abmessungen
3
Einbauort des Bedienelements wurde geprüft
Fig. 03:
53 mm
42,2 mm
Paneelausschnitt
X
53mm breiten und 42,2mm hohen Ausschnitt anbringen.
7.2 Displaystecker
Fig. 04:
1
3
5
6
Steckverbindung 6-polig
Pin Beschreibung Leitungs-Nr. Leitungsfarbe
1 CAN H 13 gelb
2 --
3 CAN L 12 grün
4 --
5 GND B-17 schwarz
6 +12VDC / +24VDC 027 rot
Tbl. 03: 6-poliger Stecker, Kontaktbelegung
7.3 Passender Verbindungsanschluss
Fig. 05:
Steckverbindung 4-polig
Pin Beschreibung Leitungs-Nr. Leitungsfarbe
1 CAN H 13 gelb
2 CAN L 12 grün
3 GND B-17 schwarz
4 +12VDC / +24VDC 027 rot
Tbl. 04: 4-poliger Stecker, Kontaktbelegung
8 Technische Daten
Beschreibung Wert
Betriebsspannungsbereich [V] 12-24
Stromaufnahme [mA] 50
Kurzschlussschutz Ausgang gesichert
Verpolungsschutz gesichert
Betriebstemperaturbereich [°C] -40 bis +80
Temperatursensor NTC 10 kΩ @ 25°C
Schutzart IEC-60529 (Frontverkleidung) IP54
9 Technische Unter-
stützung und Kunden-
dienst
Haben Sie technische Fragen oder ein Problem mit dem Gerät?
Telefonnummern unserer Vertretungen finden Sie auf der folgen-
den Website: www.webasto.com.
9.1 CE-Konformitätserklärung
Webasto erklärt hiermit, dass das Bedienelement der
UN/ECE-Regelung Nr. 10 entspricht.
Die vollständige CE-Konformitätserklärung ist im Downloadbereich
unter https://dealers.webasto.com abrufbar.
10 Entsorgung
Wenn Sie die Anlage endgültig außer Betrieb nehmen, entsorgen
Sie die einzelnen Komponenten fachgerecht bei einem Recycling-
center
