10
10
11
2
2
31
6
6
7
7
9
9
9
1
2
30
3
1
2
30
3
4
4
5
29
8
8
8
12
13
14
15
16
17
18
19
19
20
21
22
28
23
24
25
26
27

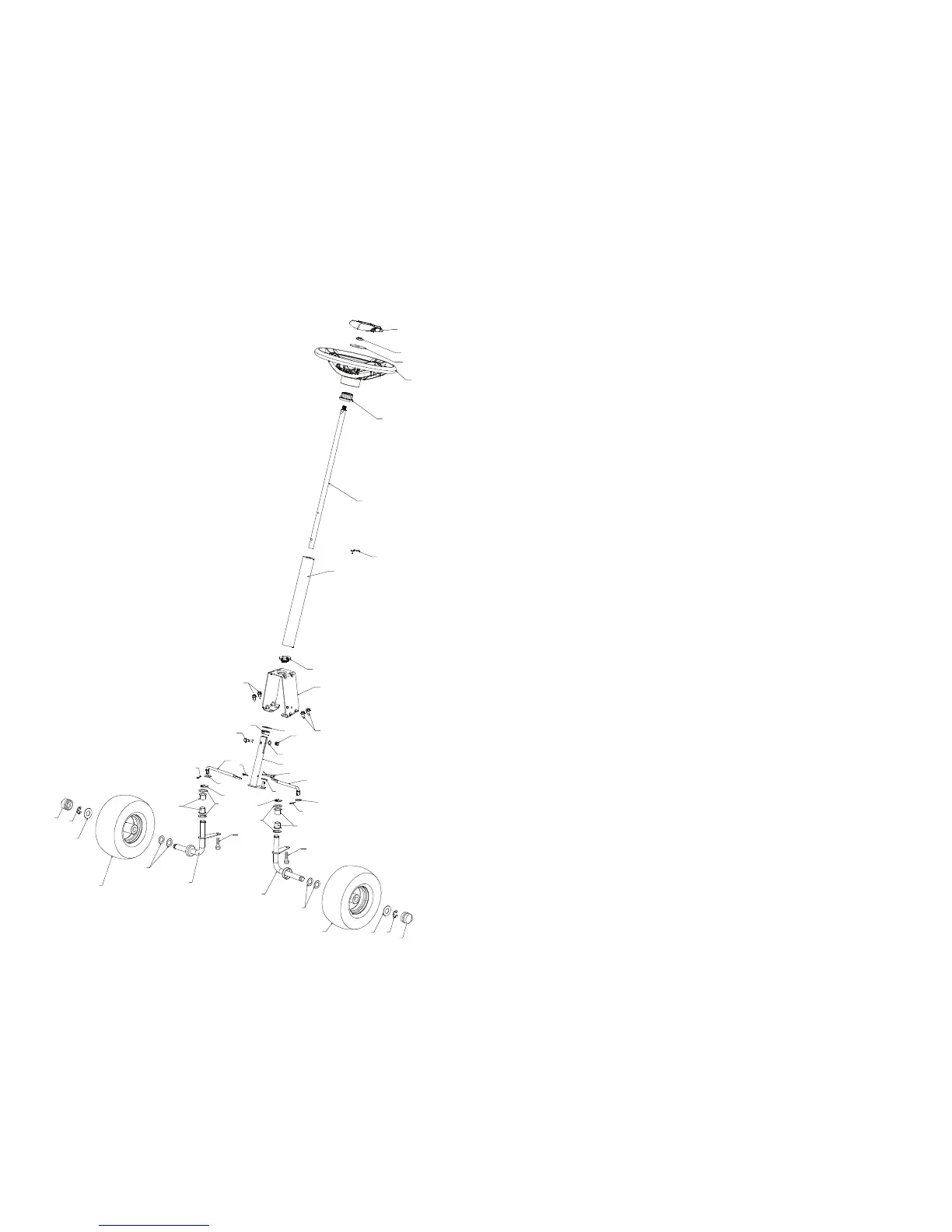

LRV-A_Steering_1_r5
45
45
RIDING MOWER MODEL NUMBER WE261 (96022001101)
STEERING
PRODUCT NUMBER 960 22 00-11
19
1 532 42 80-48 SOLDADURA, CHASIS
2 532 42 82-44 SOPORTE (LI)
3 532 42 82-47 SOPORTE (LD)
4 532 42 83-46 CORAZA, FRENTE DE TRANSEJE
5 532 42 81-10 SOPORTE, CRUZ DEL EJE
6 532 42 81-09 CUBIERTA, IMPULSOR DE FRICCIÓN
7 532 42 80-40 PLACA, MOTOR
8 532 42 85-76 ABRAZADERA, FRENTE DE CHASIS
9 532 42 88-56 ABRAZADERA, SOPORTE DE DIRECCIÓN
10 532 19 55-30 TABLA, ASIENTO
11 532 17 46-48 ABRAZADERA. MONTAJE DE INTERRUPTOR
12 532 43 68-91 FUNDA, POLVO
13 532 43 64-96 CUBIERTA, DESCANSO PARA PIE
14 532 42 82-50 ESTRUCTURA, DESCANSO PARA PIE
15 532 42 82-49 SOPORTE, DESCANSO PARA PIE
16 532 43 64-97 CONTROL DE DEFENSA
17 532 42 83-48 PROTECCIÓN, MOTOR
18 – – – – – – MOTOR, 12S907-2411-B1 (438113) (HAGA EL
PEDIDO DE LAS PIEZAS AL FABRICANTE DEL
MOTOR.)
19 532 42 89-86 SUJECIÓN, CINTA
20 532 42 80-46 ABRAZADERA, BATERÍA
21 532 42 98-15 PALANCA, INTERRUPTOR
22 532 42 88-26 MVA DE PLATAFORMA DE EMBRAGUE
23 532 14 98-46 PERILLA
24 532 41 63-58 TORNILLO, NO. 10
25 872 14 04-24 PERNO, CARRO - 1/4-20 X 3
26 873 51 04-00 TUERCA, 1/4-20
27 532 43 00-87 ESPACIADOR, MOTOR
28 532 42 83-01 DISCO, MVA DE FRICCIÓN
29 532 43 08-17 PERNO, SCKT HD 3/8-24 X 1 .25
30 532 43 04-70 COJINETE
31 532 43 73-22 ESPACIADOR
32 817 49 05-06 PERNO, 5/16-18 X 3/8
33 532 12 41-81 RESORTE, ASIENTO
34 532 12 12-50 RESORTE
35 872 05 04-12 PERNO, 1/4-20 X 1 1/2
36 532 12 70-18 PERNO, RESALTO
37 819 17 19-12 ARANDELA, 17/32 X 1 3/16
38 532 16 63-69 PERILLA, ASIENTO
39 532 13 43-00 ESPACIADOR
40 532 12 12-48 MANGUITO, BROCHE DE NAILON
41 532 12 39-76 TUERCA, CIERRE
42 532 17 18-52 PERNO, REBORDE 5/16-18
43 873 80 05-00 TUERCA, 5/16-18
44 532 44 06-92 ASIENTO
45 817 00 05-12 PERNO, 5/16-18 X 3/4
46 817 49 05-08 PERNO, 5/16-18 X 1/2
47 532 08 67-77 TORNILLO
48 532 40 89-81 RODAMIENTO DE LA BRIDA
49 817 06 05-16 TORNILLO 5/16-18 X 1
50 532 16 54-92 PERNO, 5/16-18 X .561
52 532 14 50-06 ABRAZADERA
NOTA: Las dimensiones de todos los componentes se proporcionan en
pulgadas estadounidenses 1 pulgada = 25.4 mm
CLAVE PARTE
NO. NO. DESCRIPCIÓN
CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)
CHASIS
PRODUCTO NO. 960 22 00-11
