Weed Eater ONE - Decal; Galician; Diagrama

14
1 532 43 05-88 DECAL, STEERING WHEEL
2 532 43 35-96 DECAL, V-BELT SCH
3 532 42 51-13 DECAL, WARN. DEFLECT/CTFGR
4 532 43 05-89 DECAL, DECK/DEFLECTOR
5 532 43 34-94 DECAL, WARNING ENGINE B&S
6 532 43 67-56 DECAL, WARNING CLUTCH
9 532 43 73-11 DECAL, WARNING ENGINE GUARD SYMBL.
- - 532 43 53-48 DECAL, INSTALL BOOT
- - 532 43 24-79 DECAL, BYPASS
- - 532 44 66-31 MANUAL OPERATOR'S ENGLISH/SPANISH
- - 532 44 66-34 MANUAL OPERATOR'S PORTUGUESE
- - 532 44 66-35 MANUAL PARTS ENGLISH/SPANISH
- - 532 44 67-85 MANUAL PARTS PORTUGUESE
KEY PART
NO. NO. DESCRIPTION
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
1
9
4
4
3
2
6
8
5
RIDING MOWER MODEL NUMBER WE261 (96022001101)
DECALS
PRODUCT NUMBER 960 22 00-11
15
FUSIBLE-40A
ROJO
ROJO
ROJO
BLANCO
NEGRO/BLANCO
ROJO
VERDE
AMARILLO
NEGRO/BLANCO
NEGRO
NEGRO
GRIS
NEGRO
M
S
M
B
G
A1
A2
L
HUECO DE BUJÍA
DIODO
MÍNIMO DE CORRIENTE ALTERNA
DE 28 VOLTIOS @ 3600 RPM
(COBRO DE SISTEMA DESCONECTADO)
SCH21-S
RELEVO DE
MO
TOR
DE ARRANQUE
FUSIBLE-5A
MÓDULO DE PRINCIPIO
DE SEGURIDAD
A
B
F
D
E
C
ROJO
ROJO
NEGRO/BLANCO
NEGRO
NEGRO
NEGRO/BLANCO
NEGRO
A
BDC
E
F
BATERÍA
ACCESORIO DEL
EMBRAGUE
(EMBRAGUE
DESCONECTADO)
EMBRAGUE/FRENO
(PEDAL HACIA ARRIBA)
INTERRUPTOR DEL
ASIENTO (LIBRE)
CONECTOR DE
CORTOCIRCUITOS
B+A1
B+S+A1
M+G+A1
B+A1 L+A2
POSICIÓN
INTERRUPTOR DE ENCENDIDO
CIRCUITO
«MARCA»
APAGADO
PONER EN FUNCIONAMIENTO/ANULAR
PONER EN FUNCIONAMIENTO
ARRANCAR
CONEXIONES NO
DESMONTABLES
CONEXIONES
DESMONTABLES
NOTA SOBRE LAS ABRAZADERAS DE
AISLAMIENTO DEL CABLEADO: SI SE
QUITAN LAS ABRAZADERAS DE
AISLAMIENTO DEL CABLEADO PARA
HACER EL MANTENIMIENTO DE LA
UNIDAD, SE LAS DEBERÁ INSTALAR
NUEVAMENTE PARA PROTEGER EL
CABLEADO ADECUADAMENTE.
SALIDA DEL SISTEMA DE
CARGA DE .5 AMPERIOS
DE CC @ 3600 RPM
UNIDAD DE
ENCENDIDO
ESTATOR
INTERRUPTOR DE REVERSA
(NO EN REVERSA)
MOTOR DE
ARRANQUE
MÓDULO DE SEGURIDAD ES VISTO
DESDE LADO DE CONECTANDO
VIOLETA
VIOLETA
VIOLETA
85 86
30
87
87A
INTERRUPTOR DE
IGNICIÓN ‘A1’

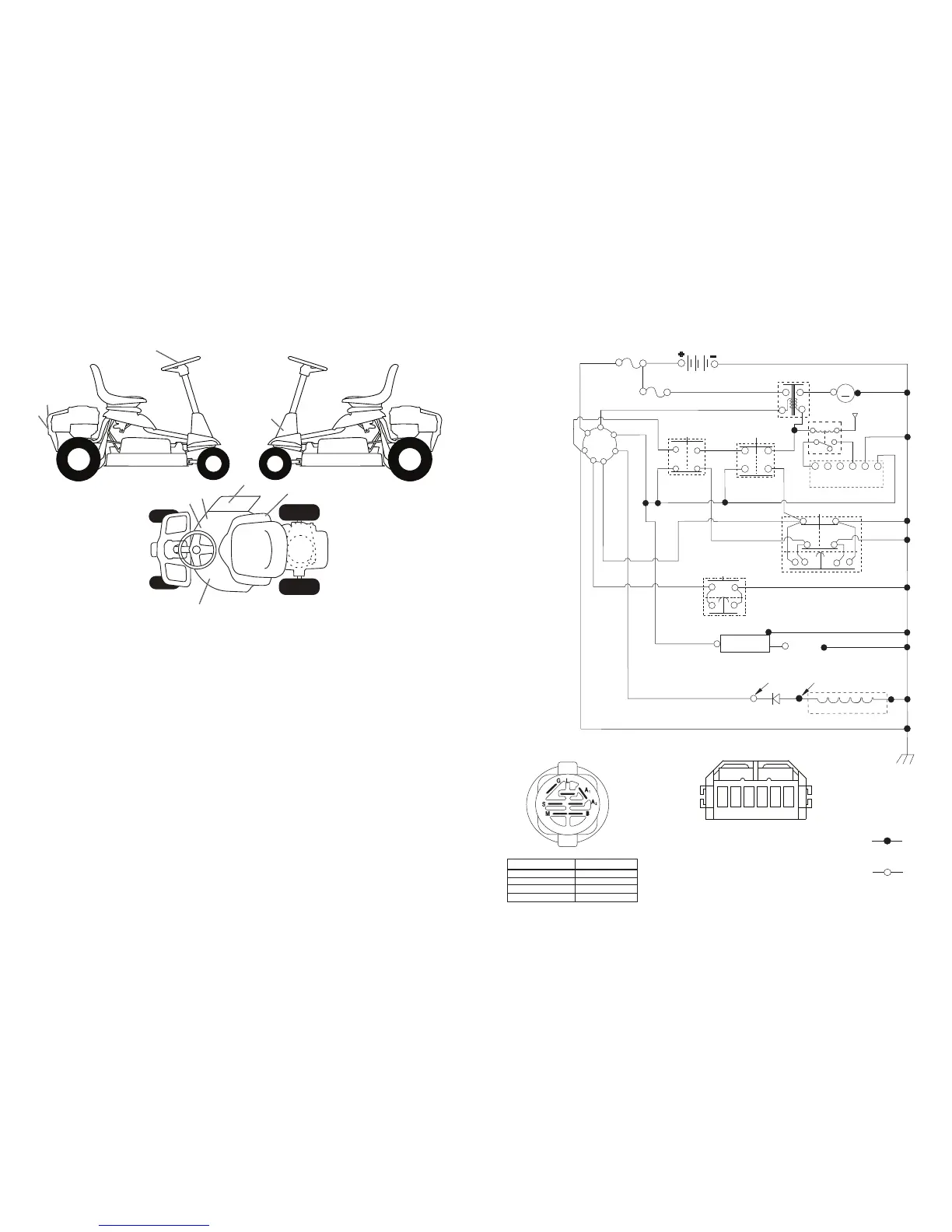

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)
DIAGRAMA
PRODUCTO NO. 960 22 00-11
