RIDING MOWER MODEL NUMBER WE261 (96022001101)

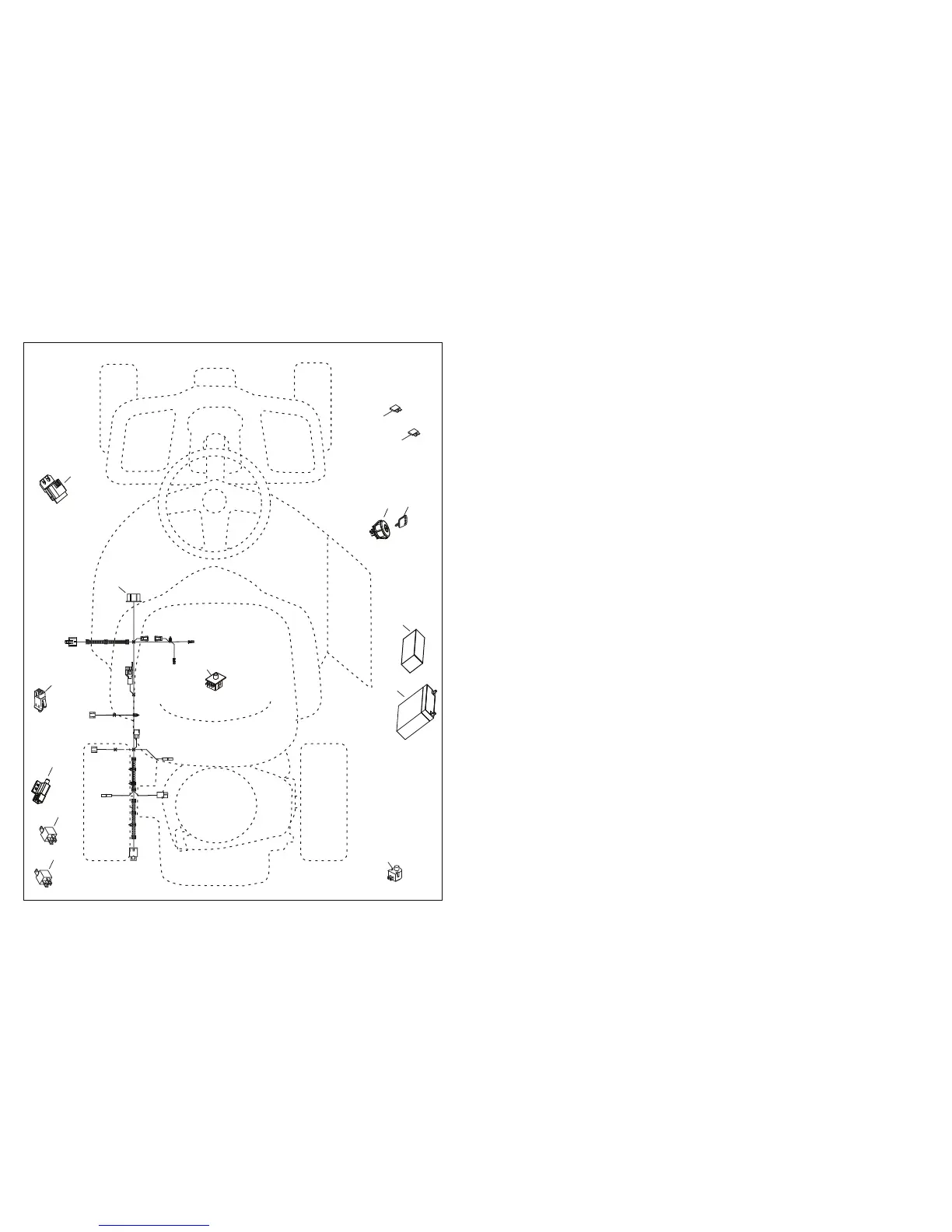

ELECTRICAL
PRODUCT NUMBER 960 22 00-11
25
1 532 42 81-93 PLATAFORMA
2 532 19 28-70 MVA DE MANDRIL
3 532 43 25-20 SUJECIÓN, CINTA
4 532 43 25-94 POLEA, MANDRIL
5 532 42 85-78 CINTA
6 532 42 82-42 CUBIERTA, MANDRIL
7 532 43 86-91 MANIJA DE ELEVADOR, PLATAFORMA
8 532 42 91-95 ESLABÓN, ELEVADOR DE PLATAFORMA
9 532 42 93-97 ESLABÓN, AJUSTABLE
10 532 43 89-23 DEFLECTOR
11 532 42 89-68 SOPORTE, DEFLECTOR
12 532 13 14-91 VARILLA, BISAGRA
13 532 19 70-26 RESORTE, TORSIÓN
14 532 41 88-63 BRAZO, SOPORTE DE CORTADORA DE CÉSPED
15 873 90 05-00 TUERCA, CIERRE
16 532 19 51-61 ESPÁRRAGO
17 819 19 19-12 ARANDELA
18 532 19 42-09 PASADOR
19 532 19 65-39 PERNO, RESALTO
20 532 19 42-08 PASADOR
21 819 17 19-12 ARANDELA, 17/32 X 1 3/16
22 532 42 93-50 ESLABÓN, PLATAFORMA
24 532 42 95-31 RESORTE, PLATAFORMA
25 532 12 47-88 PASADOR
26 532 18 76-90 ESPACIADOR, MANDRIL
27 532 17 39-84 PERNO, MANDRIL
28 532 40 02-34 TUERCA, CIERRE
29 532 42 85-00 CUCHILLA
30 532 19 30-03 PERNO, CUCHILLA
31 532 19 31-97 POLEA, GUÍA
32 532 14 10-43 PROTECCIÓN, GUÍA
33 532 19 34-14 SUJECIÓN, GUÍA DE CINTA
34 872 11 06-12 PERNO, 3/8-16 X 1 1/2
35 532 19 94-70 BRAZO, FRENO
36 532 13 77-29 TORNILLO, 1/4-20 X 5/8
37 873 90 06-00 TUERCA, BRIDA 3/8-16
38 532 42 84-35 BRAZO, GUÍA
39 817 49 05-08 PERNO, 5/16-18 X 1/2
40 819 17 16-16 ARANDELA, CALIBRE 16
41 532 10 53-04 TAPA DE LA MANGA
42 532 11 04-52 TUERCA
48 532 43 86-10 SUJETADOR DE LA CORREA
49 532 19 90-92 ESPACIADOR DE RETENCIÓN
50 817 00 06-16 TORNILLO 3/8-16 X 1
51 532 40 47-42 PARACHOQUES
64 817 67 06-08 TORNILLO 3/8-16 X 1/2
NOTA: Las dimensiones de todos los componentes se proporcionan en
pulgadas estadounidenses 1 pulgada = 25.4 mm
CLAVE PARTE
NO. NO. DESCRIPCIÓN
CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)
PLATAFORMA DE LA CORTADORA DE CÉSPED
PRODUCTO NO. 960 22 00-11
