18 | W21 Magnet 驱动系统
快速指南
g

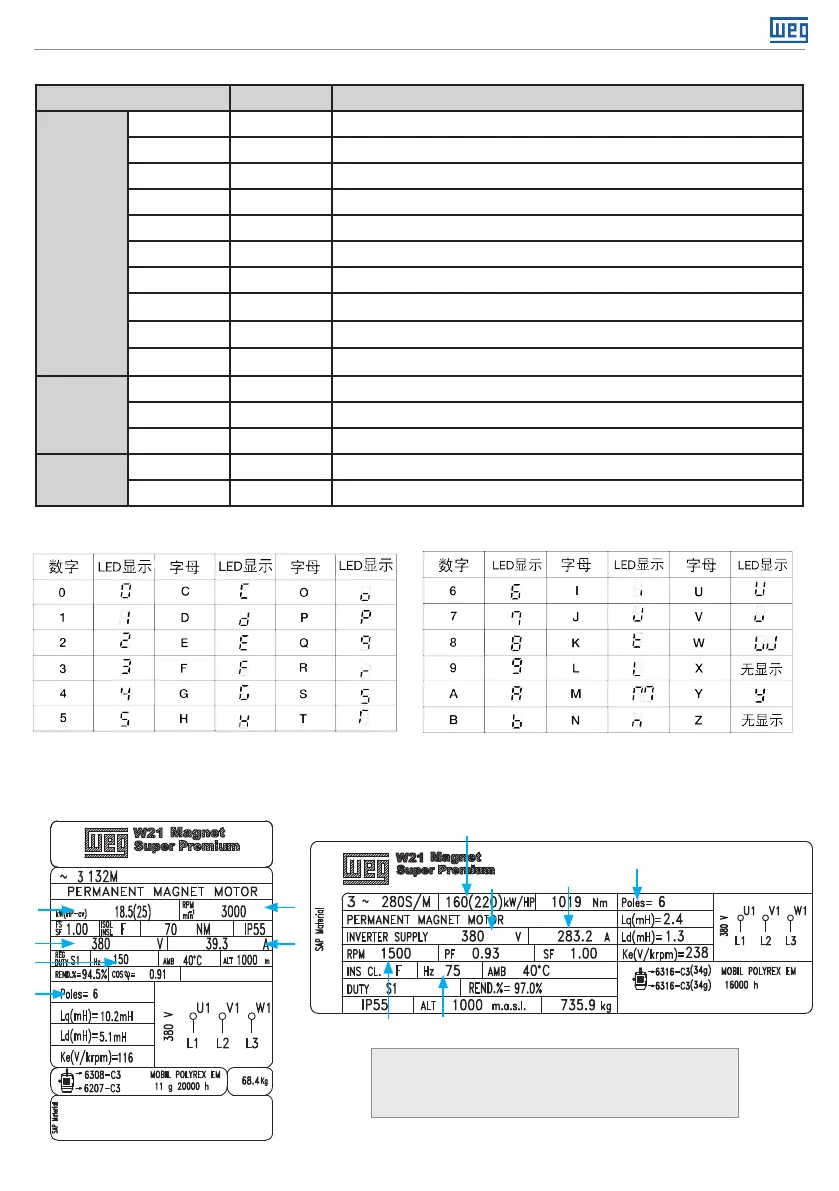

为了定向启动的设置，请参照下面的步骤输入电机铭牌的数据。
1
2
4
4
6
2
1 - 极数 4 - 额定转速
2 - 功率 5 - 额定电压
3 - 频率 6 - 额定电流
5
6
5
1
3
3
4.2 - 指示灯含义
名称 状态 含 义
单位
指示灯
Hz
闪烁
数码管显示的值为给定频率。
Hz
亮
数码管显示的值为输出频率。
A
亮
数码管显示的值为输出电流实际值。
V
亮
数码管显示的值为输入电压。
V
闪烁
数码管显示的值为输出电压。
S
亮
表示时间单位为秒。
S
闪烁
表示时间单位为毫秒、分或是小时。
RPM
亮
表示此时4位数码显示的值为电机转速。
%
闪烁
表示此时4位数码显示的值为PID给定量。
%
亮
表示此时4位数码显示的值为PID反馈量。
状态
指示灯
FWD
亮
变频器正转运行中。
FWD
闪烁
变频器反转运行中。
FWD
灭
变频器停机。
功能
指示灯
REV/JOG
亮
该键定义为点动按键。
REV/JOG
灭
该键定义为反转按键。
4.3 - 数字文字对照表
4.4 - 定向启动的设置步骤
