W21 Magnet 驱动系统 | 19
快速指南

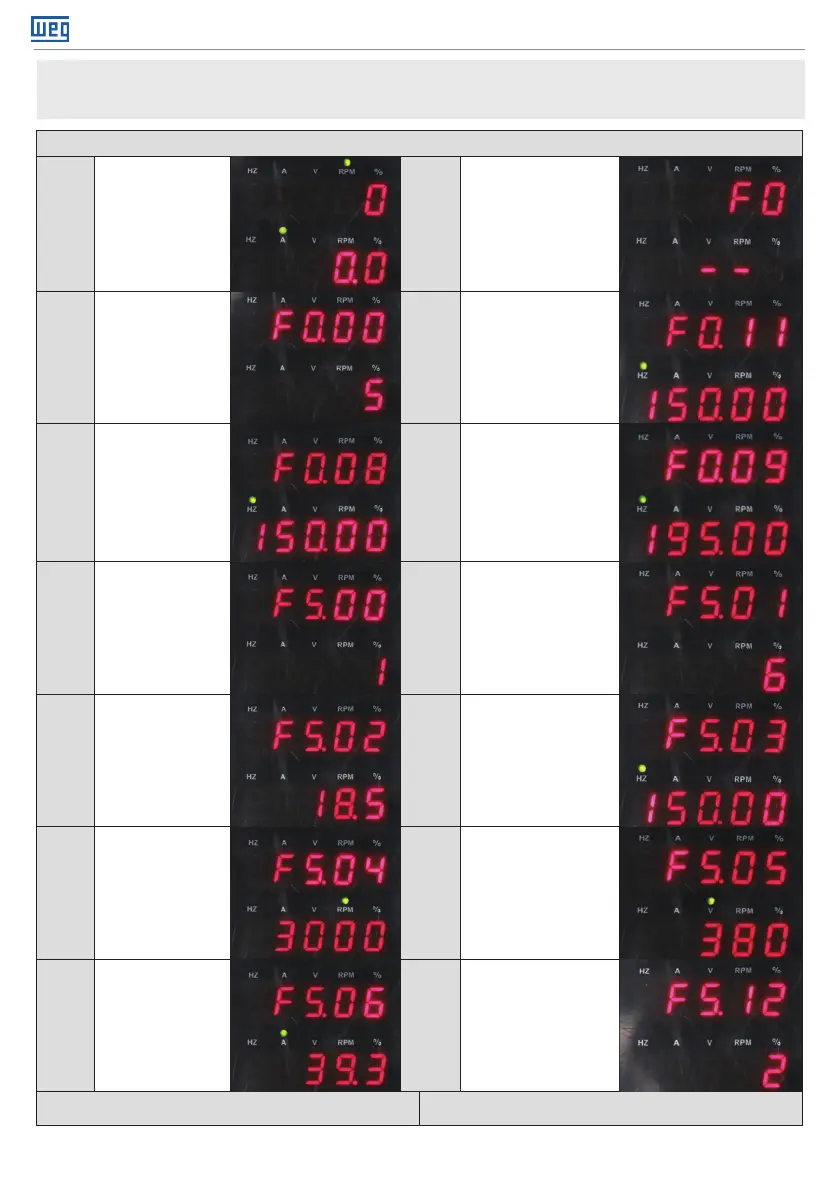

定向启动配置步骤 ( 以18.5kW电机铭牌数据为例)
1 按 “PRG”
2
- 选择 “F0” 组.
- 按 “Set”.
3
- 根据电机控制
算法“5：PM矢
量控制”设定
“F0.00” .
- Press “Set”.
4
- 根据电机频率上限设
定 “F0.11” 。
- 按 “Set”.
5
- 根据目标频率设
置 “F0.08” 。
- 按 “Set”.
6
- 根据最大频率设置
“F0.09” 。
- 按 “Set”.
7
- 选择 “F5”组.
- 按 “
Set”.
8
- 根据电机极数设置
“F5.01” 。
- 按 “Set”.
9
- 根据电机额定功
率设置 “F5.02” 。
- Press “Set”.
10
- 根据电电额定电电设置
“F5.03” 。
- 按 “Set”.
11
- 根据电机额定转
速设置 “F5.04”。
- 按 “Set”.
12
- 根据电机额定电压设
置“F5.05” 。
- 按 “Set”.
13
- 根据电机额定电
流设置 “F5.06” 。
- 按 “Set”.
14
- 将 “F5.12” 设置为
“2: Static Self-Tune“.
- 按 “Set”.
结束设置按 “Reset”.
启动电机按 “FWD”.
F
注意!
通过“定向启动”的配置，将自动修改变频器内与控制和电机相关的参数和内部变量的内容。 这确保了控
制的稳定操作和电动机的最大效率。
