7

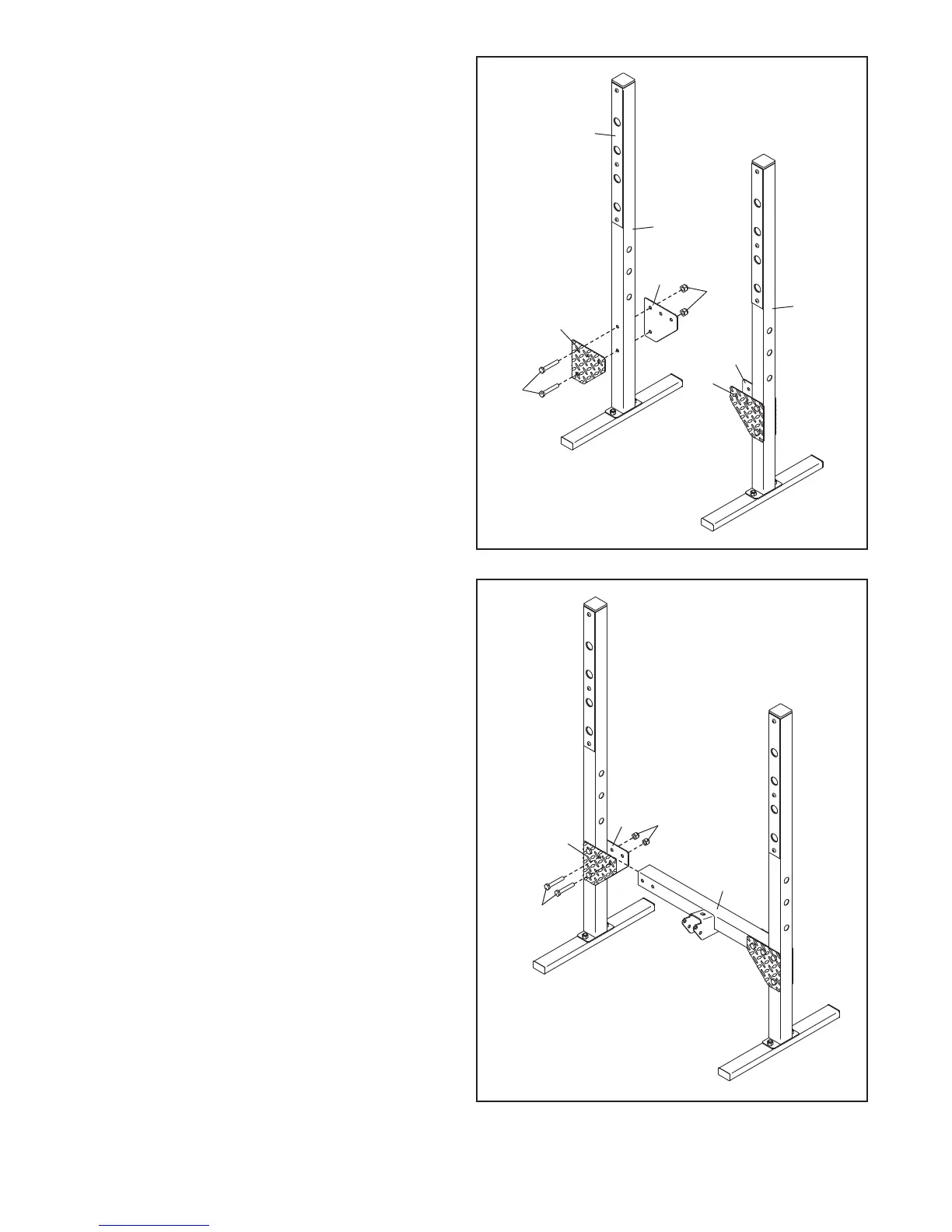

3. Fixe uma extremidade da Barra de Apoio (2) a
duas Placas de União (11, 35) com dois Pinos
M10 x 66mm (28) e duas Porcas M10 (31). Não
aperte já as Porcas.
Fixe a outra extremidade da Barra de Apoio
(2) da mesma maneira.
3
28
35
11
2
31
2
28
11
11
35
1
10
31
2. Oriente uma das Barras Verticais (1) de
maneira que a Cobertura da Barra Vertical (10)
fique no lado apresentado.
A seguir, oriente uma Placa de União Esquerda
(
35) e uma Placa de União Direita (11), con-
forme apresentado. Fixe as Placas de União à
Barra Vertical (1) com dois Pinos M10 x 66mm
(28) e duas Porcas M10 (31). Não aperte já as
Porcas.
Repita este passo na outra Barra Vertical (1)
e as outras Placas de União (11, 35), assegu-
rando-se de que ficam orientadas conforme
se mostra.
35
1
