8

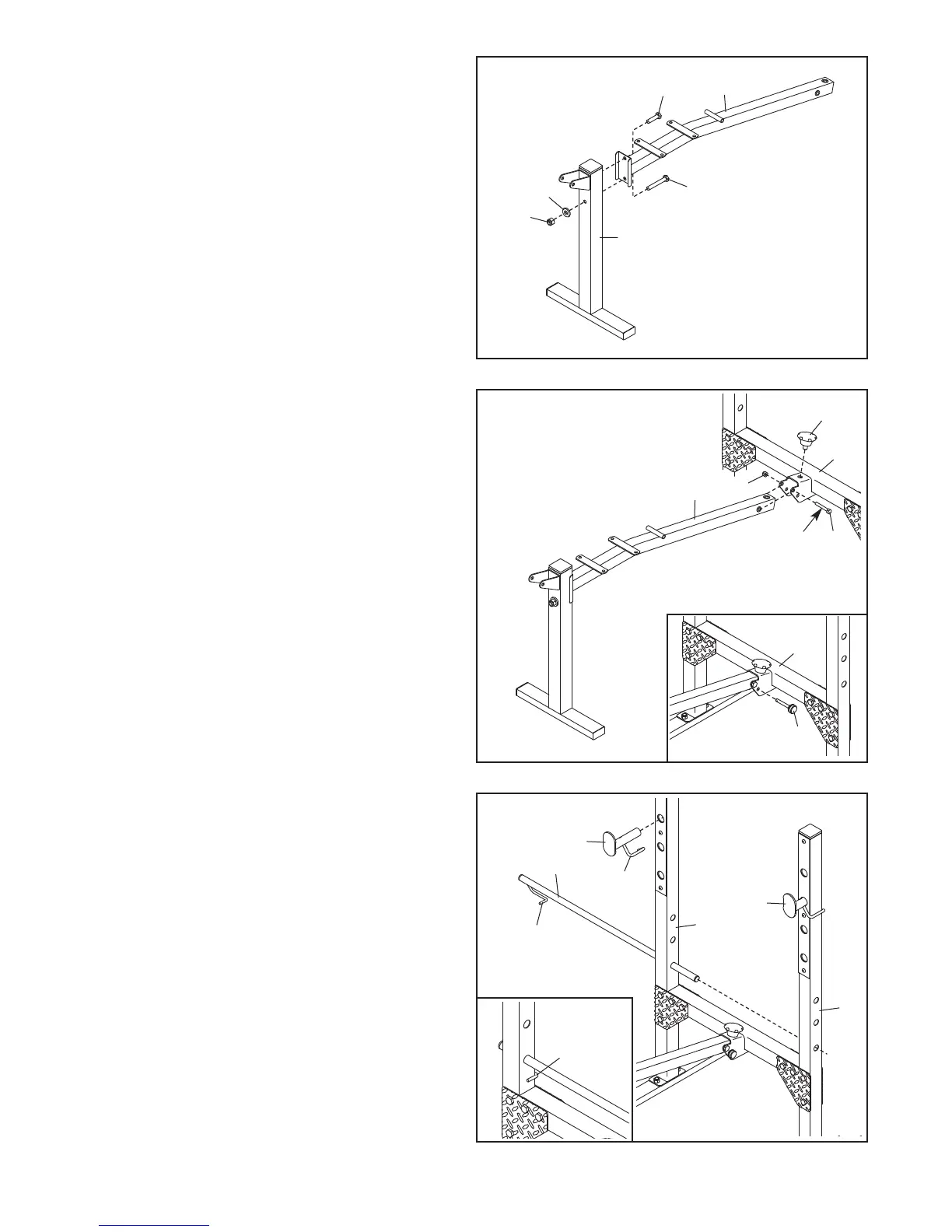

5. Aplique alguma da massa lubrificante incluída a
um Pino M10 x 63mm (25).
Fixe a Estrutura (3) ao par superior de orifícios
no suporte da Barra de Apoio (2) com o Pino
M10 x 63mm (25) e uma Porca M10 (31). Não
aperte excessivamente a Porca; a Estrutura
do Assento deve mover-se com facilidade.
A seguir, aperte o Botão de Bloqueio (27) no
suporte da Barra de Apoio (2) e na Estrutura
(3).
Veja o desenho inserido. Insira o Pino de
Bloqueio (38) no par inferior de orifícios no
suporte da Barra de Apoio (2).
5
6. Insira o Apoio do Encosto (14) num par de orifí-
cios nas Barras Verticais (1). Rode o Apoio do
Encosto de maneira que o pino de bloqueio
envolva a Barra Vertical (veja o desenho inseri-
do).
A seguir, insira um Soporte dos Pesos (15) na
Barra Vertical (1). Rode o Soporte dos Pesos,
de maneira que o pino de bloqueio envolva a
Barra Vertical.
Fixe o outro Soporte dos Pesos (15) da
mesma forma. Certifique-se de que os
Suportes de Pesos estão à mesma altura.
Veja os passos 2–4. Aperte as Porcas M10
(31) e o Parafuso M10 x 19mm (5) utilizados
nesses passos.
1
14
15
15
1
6
Pino de
Bloqueio
Pino de
Bloqueio
4
28
5
30
31
3
4
4. Fixe a Perna Frontal (4) à Estrutura (3) com um
Parafuso M10 x 19mm (5), um Pino M10 x
66mm (28), uma Anilha M10 (30) e uma Porca
M
10 (31). Não aperte já o Parafuso ou a
Porca.
2
25
27
3
Massa
Lubrificante
31
Pino de
Bloqueio
38
2
