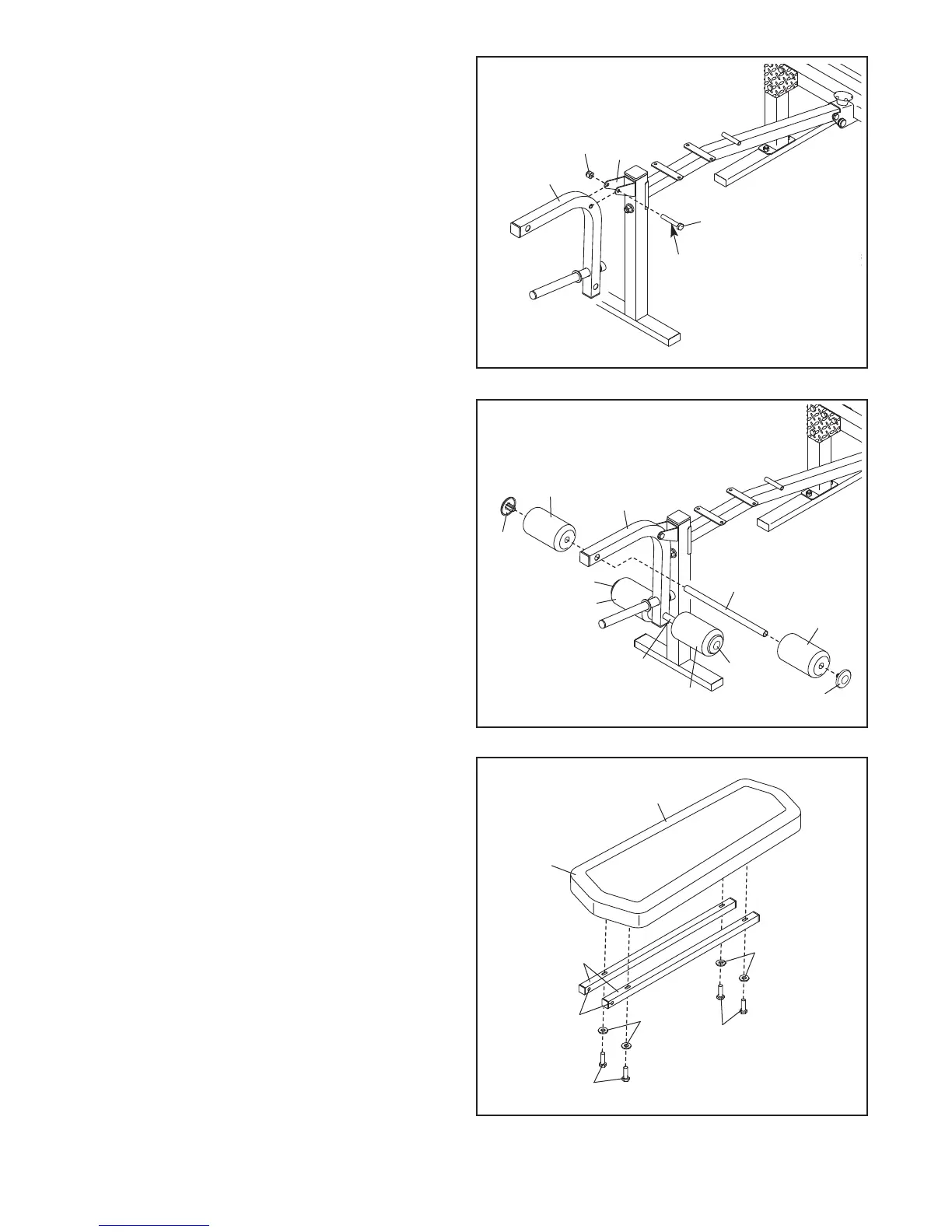

8. Insira um Tubo de Acolchoamento (12) na
Alavanca das Pernas (6).
Insira duas Almofadas de Acolchoamento (13)
no Tubo do Acolchoamento (12) e depois pres-
sione duas Tampas do Acolchoamento (34)
contra o Tubo do Acolchoamento.
Fixe o outro Tubo de Acolchoamento (12), as
Almofadas de Acolchoamento (13) e as
Tampas do Acolchoamento (34) da mesma
forma.
6
13
13
13
34
34
34
34
13
12
12
8
9. Oriente o Encosto (8) e os Tubos do Encosto
(7), conforme apresentado.
Fixe os Tubos do Encosto (7) ao Encosto (8)
com quatro Parafusos M6 x 40mm (32) e quatro
Anilhas M6 (22). Não aperte já os Parafusos.
8
Extremida
de larga
7
Orifícios
22
32
22
32
9
7. Aplique massa lubrificante a um Pino M10 x
63mm (25).
F
ixe a Alavanca das Pernas (6) à Perna Frontal
(4) com um Pino M10 x 63mm e uma Porca M10
(
31). Não aperte excessivamente a Porca; a
Alavanca das Pernas deve mover-se com
facilidade.
25
31
Massa
Lubrificante
6
4
7
