Weider 3130 Manuel De L'Utilisateur

10

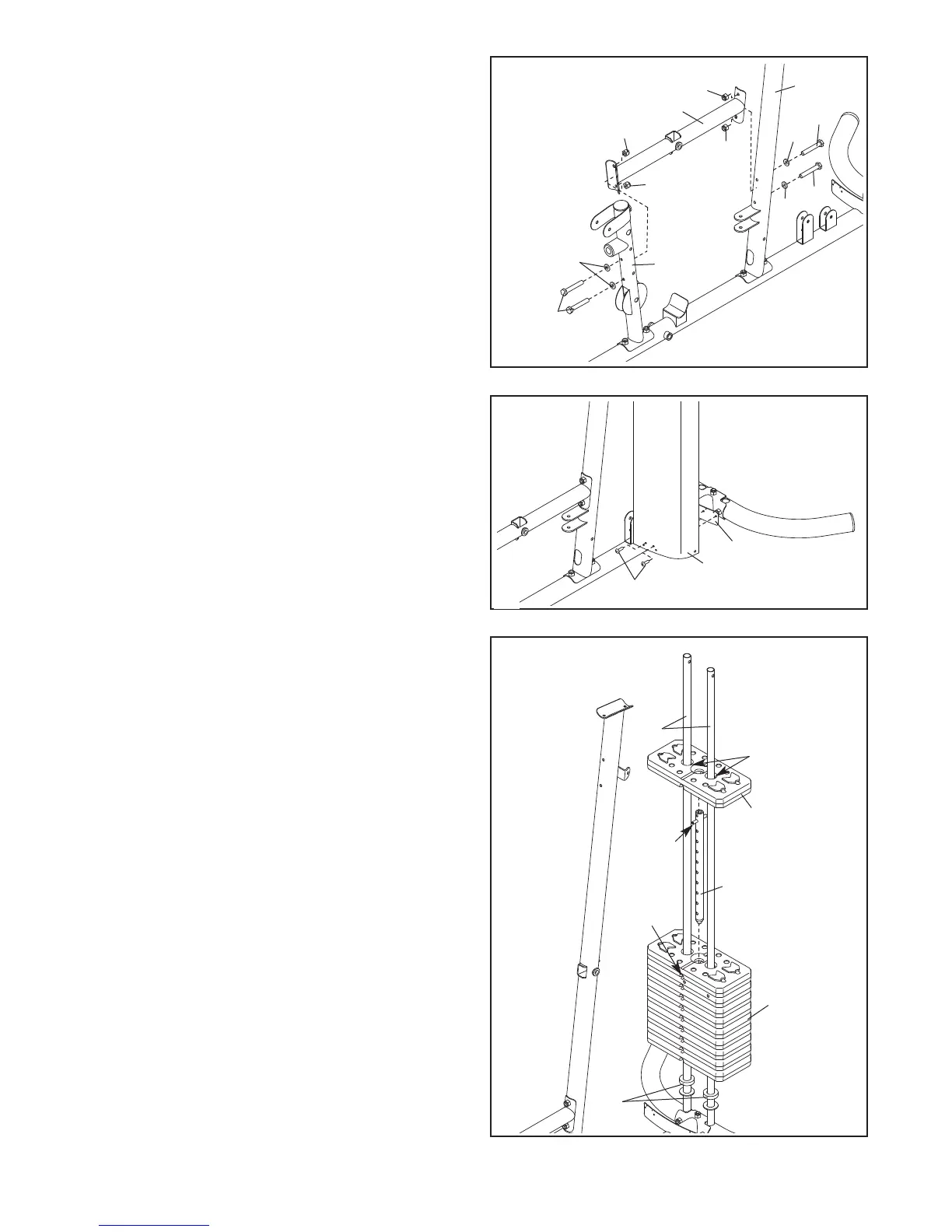

4. Fixez le Cadre (9) au Montant (2) avec deux
Boulons de M8 x 80mm (100), deux Rondelles de
M
8 (103), et deux Écrous de Verrouillage en
Nylon de M8 (78).
Ne serrez pas encore l’Écrou
d
e Verrouillage en Nylon.
Fixez le Cadre (9) à la Jambe Avant (10) avec
d
eux Boulons de M8 x 65mm (101), deux
Rondelles de M8 (103), et deux Écrous de
Verrouillage en Nylon de M8 (78).
Ne serrez pas
encore l’Écrou de Verrouillage en Nylon.
4
100
100
2
103
103
78
7
8
78
78
9
101
103
10
5. Fixez le bas du Hauban Gauche (21) à la Base
(1) à l’aide de deux Vis Auto-Taraudeuses de M4
x 12mm (102).
Répétez cette étape pour le Hauban Droit
(non-illustrée).
6. Remarque : certaines pièces ont été enlevées
pour montrer cette étape de façon plus claire.
Glissez deux Amortisseurs de Poids (71) sur les
Guides de Poids (18). Orientez les neuf Poids
(19) en suivant les trous de goupille en bas,
comme indiqué et glissez les Poids sur les
Guides de Poids.
Enfoncez le Sélecteur de Poids (20) sur les neuf
Poids (19).
Assurez-vous que la goupille sur le
Sélecteur de Poids est dans la position illus-
trée.
Lubrifiez les trous indiqués sur un Poids (19) au
moyen de la graisse fournie. Glissez le Poids sur
les Guides de Poids (18).
6
19
71
19
20
18
Goupille
Trous de
Goupille
Graisse
5
102
21
1
