9
3
10
78
75
104
110
78
83
1
1

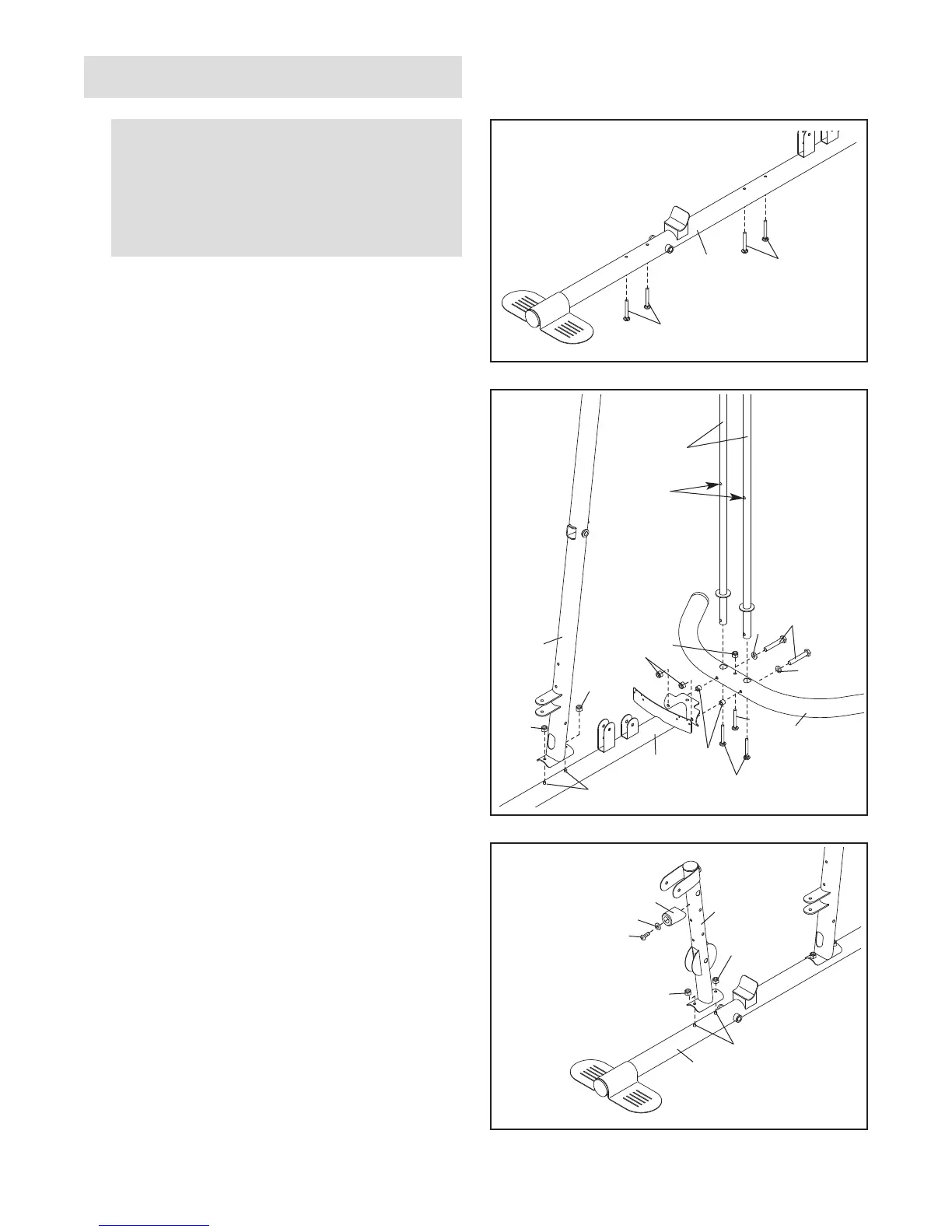

3. Assemblez la Jambe Avant (10) à la Base (1)
avec les deux Boulons de Carrosserie de M8 x
75mm (83) et deux Écrous de Verrouillage en
Nylon de M8 (78). Ne serrez pas encore les
Écrous de Verrouillage en Nylon.
Attachez l’Amortisseur du Levier pour Jambe (75)
à la Jambe Avant (10) avec un Vis Auto-
Taradeuse de M4 x 16mm (110) et une Rondelle
de M4 (104). Assurez-vous que l’extrémité de
l’Amortisseur du Levier pour Jambe pointe
vers le haut.
1.
Insérez quatre Boulons de Carrosserie de M8 x
75mm (83) dans la Base (1)
Remarque : pour
faciliter cette opération, vous pouvez placer
du ruban adhésif sur les têtes des boulons
pour les tenir en place.
Avant de commencer l’assemblage,
assurez-vous d’avoir lu et compris toutes
les instructions a la page 8. Pour l’identifi-
cation des petites pièces, utilisez le
TABLEAU D’IDENTIFICATION DES PIÈCES
aux pages 5 à 7.
Assemblage du Cadre
83
83
1
2. Enfoncez les deux Guides de Poids (18) dans le
Stabilisateur (3).
Assurez-vous que les trous
indiqués sur les Guides de Poids sont plus
près du sol.
Attachez le Stabilisateur (3) et les Guides de
Poids (18) sur la Base (1) à l’aide de deux
Boulons de M10 x 85mm (81), deux Rondelles de
M10 (80), deux Bagues d’Espacement en Acier
de 21mm (108) et deux Écrous de Verrouillage en
Nylon de M10 (77).
Ne serrez pas encore les
Écrous de Verrouillage en Nylon.
Ensuite, attachez les Guides de Poids (18) sur le
Stabilisateur (3) à l’aide de deux Vis en Bouton
de M10 x 20mm (96). Ensuite, attachez le
Stabilisateur sur la Base (1) à l’aide d’un Boulon
de Carrosserie de M8 x 75mm (83) et un Écrou
de Verrouillage en Nylon de M8 (78). Ne serrez
pas encore l’Écrou de Verrouillage en Nylon.
Attachez le Montant (2) sur la Base (1) à l’aide
des deux Boulons de Carrosserie de M8 x 75mm
(83) indiqués et deux Écrous de Verrouillage en
Nylon de M8 (78). Ne serrez pas encore les
Écrous de Verrouillage en Nylon.
2
1
18
81
80
80
108
78
78
83
83
96
78
2
3
77
Trous
