22
41. Fixez le Coussin du Contracteur Pectoral Droit
(35) au Bras du Contracteur Pectoral Droit (26) à
l’aide de deux Vis en Bouton de M6 x 60mm (91)
et de deux Rondelles de M6 (114).
Répétez cette étape pour le Coussin du Con-
tracteur Pectoral Gauche (34).
41
26
35
34
114
91
Assemblage du Siège

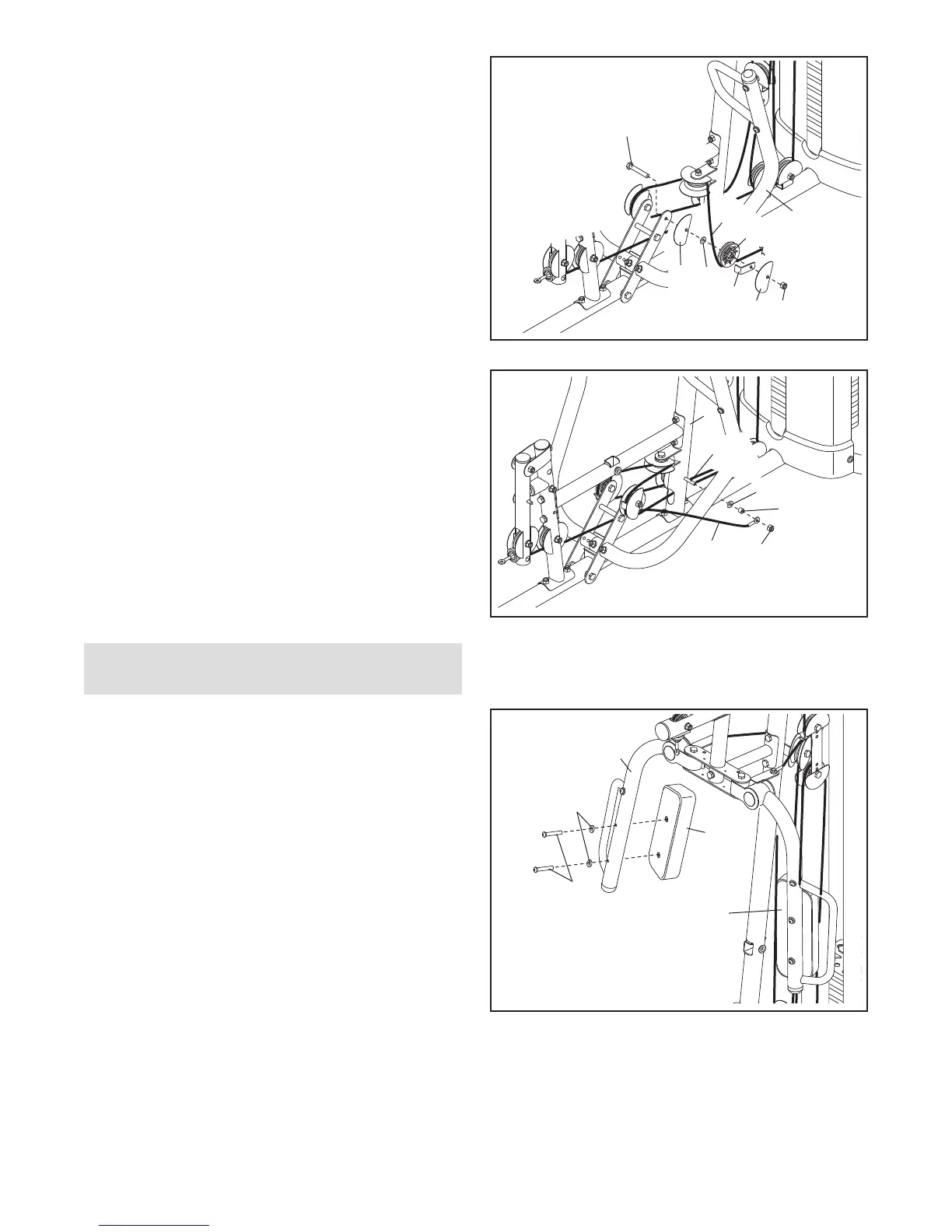

39. Passez le Câble du Levier pour Jambes (51) par-
dessous une Poulie de 90mm (48). Fixez la
P
oulie a l’Exerciseur pour Bras Gauche (15) avec
un Boulon de M10 x 50mm (97), deux Demi
P
are-Câbles (55), une Rondelle de M10 (80), et
un Pare-Câble (56). Assurez-vous que l’Arrêt
de Câble et les Demis Pares-Câbles sont ori-
entés comme indiqué.
39
55
56
55
77
15
48
51
80
97
40. Assemblez le Câble du Levier pour Jambes (51)
au Montant (2) avec le Boulon de M10 x 120mm
(115), une Rondelle de M10 (80), un Bague
d’Espacement de 7mm (111), et un Écrou de
Verrouillage en Nylon de M10 (77).
40
2
115
51
77
80
111
