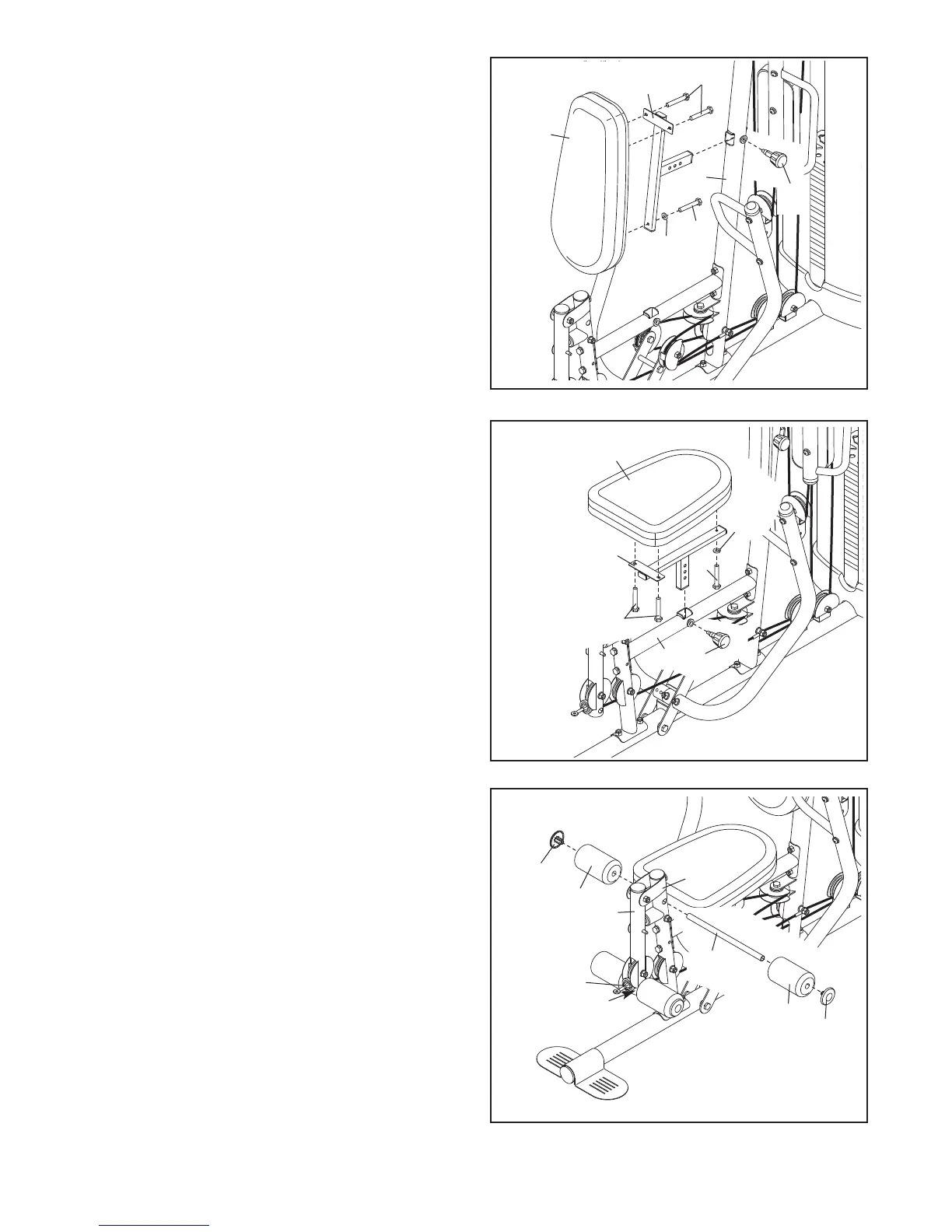

43. Attachez le Siège (32) au Cadre du Siège (8)
avec deux Vis de M6 x 16mm (88), une Vis de
M6 x 32mm (89) et une Rondelle de M6 (114).
Insérez le Cadre du Siège (8) dans le Cadre (9).
Serrez le Bouton de Réglage du Siège (52) dans
le Cadre et le Cadre du Siège.
Assurez-vous
que le Bouton de Réglage passe à travers un
des trous du Cadre du Siège.
44.
Enfoncez un
T
ube du Coussin (13) dans le trou
indiqué sur le Jambe Avant (10). Glissez un
Coussin en Mousse (36) dans chaque extrémité
du
T
ube de Coussin.
Enfoncez un Embout du Coussin (37) dans
chaque extrémité des Coussins en Mousse (36).
Répétez cette étape pour l’autre Tube du
Coussin (13) et le Levier pour Jambes (12).
Remarque : Soulevez le Câble du Levier pour
Jambes (51) lorsque vous insérez un Tube du
Coussin à l’intérieur du trou situé au bas du
Levier de Jambe.
43
89
114
32
52
88
9
8
44
13
13
51
12
10
36
37
36
37
42. Attachez le Dossier (31) sur le Cadre du Dossier
(7) avec deux Vis de M6 x 16mm (88), une Vis de
M
6 x 32mm (89) et une Rondelle de M6 (114).
I
nsérez le Cadre du Dossier (7) dans le Montant
(
2) puis serrez le Bouton de Réglage du Dossier
(53) dans le Montant. Assurez-vous que le
B
outon de Réglage passe à travers un des
trous du Cadre du Dossier.
42
114
89
2
7
88
31
53
