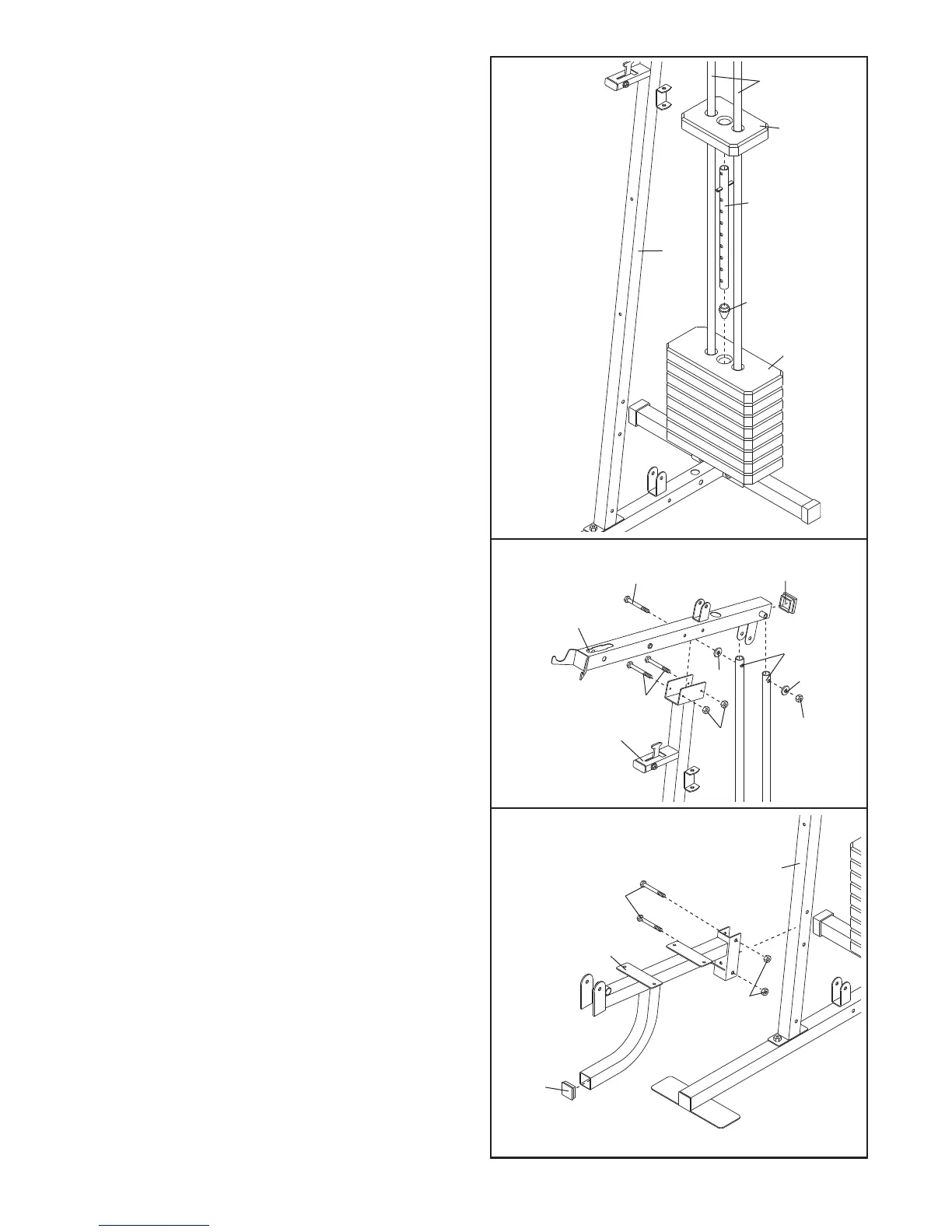

6. Presione una Tapa Interna Cuadrada de 45mm
(24) dentro del extremo del Marco del Asiento (8).
Conecte el Marco del Asiento (8) al Montante
Vertical (3) con dos Pernos de M10 x 70mm (57)
y dos Contratuercas de Nylon de M10 (68).
10
68
70
70
63
69
62
26
3
4
5
4
14
3
12
15
10
13
4. Deslice las ocho Pesas (15) a las Guías de
Pesas (10), con la ranura para el Pasador de
P
esas (que no se muestra) en la parte inferior y a
un lado retirado del Montante Vertical (3).
Inserte el Parachoques del Tubo de Pesas (13)
dentro de la parte inferior del Tubo de Pesas
(12). Inserte el Tubo de Pesas dentro de las
Pesas (15).
Deslice la Pesas Superior (14) a las Guías de
Pesas (10).
5. Presione una Tapa Interna Cuadrada de 50mm
(26) dentro del Marco Superior (4).
Conecte el Marco Superior (4) al Montante
Vertical (3) con dos Pernos de M8 x 68mm (63) y
dos Contratuercas de Nylon de M8 (69). No
apriete las Contratuercas todavía.
Conecte el Marco Superior (4) entre las Guías de
Pesas (10) con un Perno de M10 x 155mm (62),
dos Arandelas de M10 (70), y una Contratuerca
de Nylon de M10 (68).
Apriete las Contratuercas de Nylon (68, 69)
que se usaron en los pasos 2 et 5.
