Weider 8950 - Cable Routing Diagrams

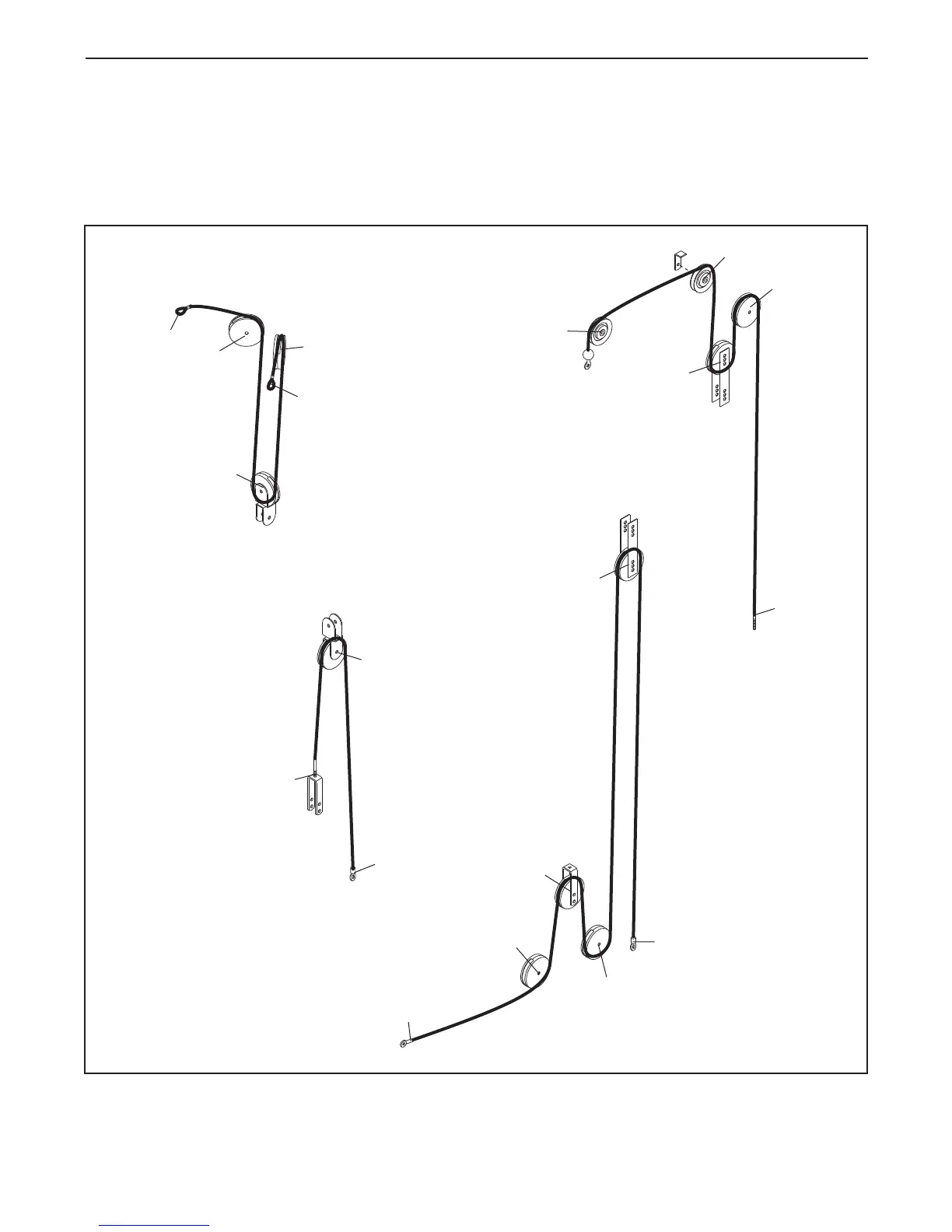

Die Kabeldiagramme unten zeigen die korrekte Führung des kurzen Kabels (47), des niederen Kabels (48), des
Druckkabels (49) und des hohen Kabels (50). Benutzen Sie die Kabeldiagramme um zu sichern, dass die Kabel
korrekt montiert worden sind. Wenn die Kabel nicht korrekt geführt worden sind, wird das Gewichtssystem nicht
korrekt funktionieren und Schaden kann entstehen. Die Zahlen zeigen die korrekte Führung für jedes Kabel.
Hohe Kabel (50)
KABELDIAGRAMM
4
4
1
2
1
2
5
5
1
2
3
4
5
6
Druckkabel (49)
Nieder Kabel (48)
Kurzes Kabel (47)
3
3
1
2
3
17
