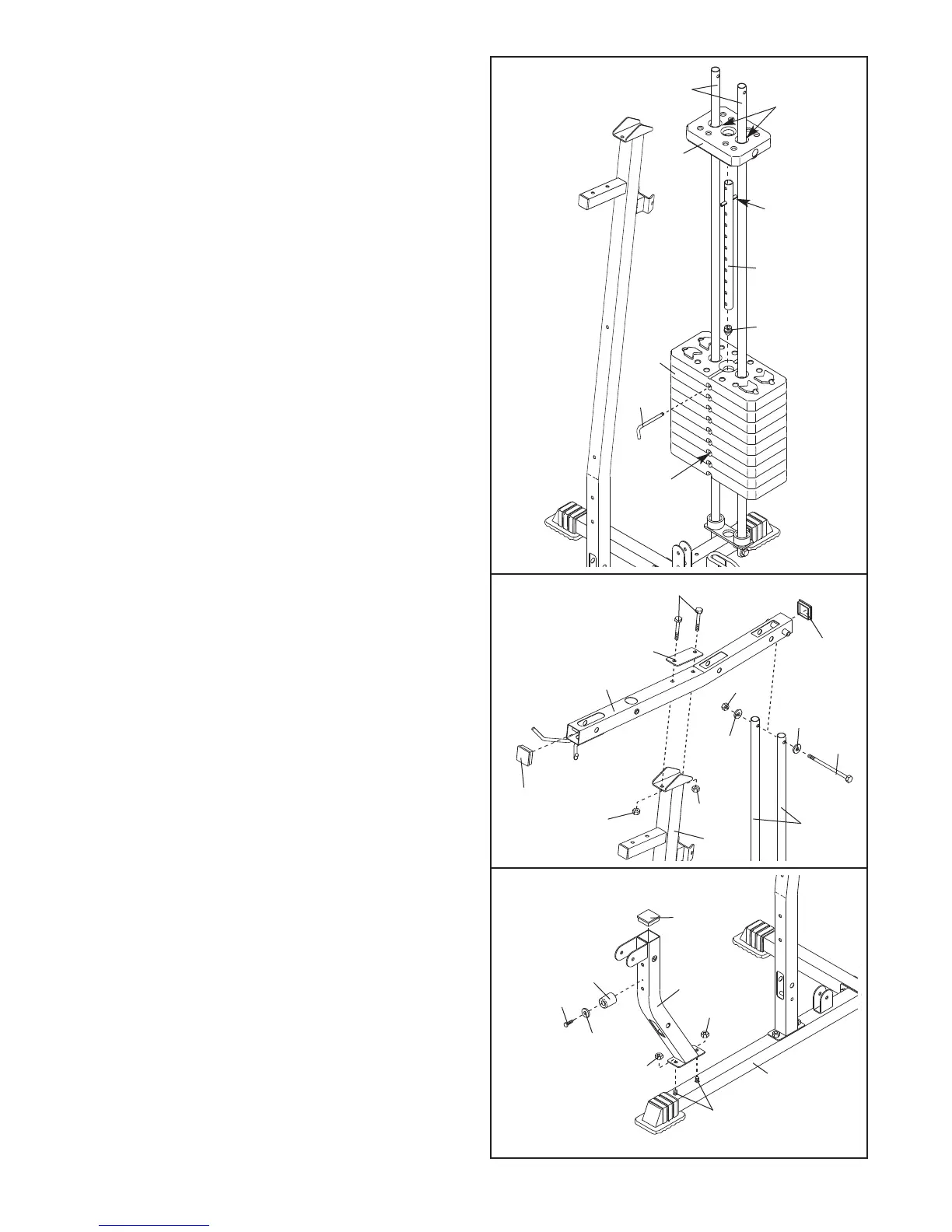

6. Presione dos Tapas Internas Cuadradas de
50mm (22) en el extremo del Marco Superior (8).
Conecte el Marco Superior (8) al Montante Vertical
Delantero (6) con dos Pernos de M10 x 70mm
(58), la Placa de Soporte de 90mm (21) y dos
Contratuercas de Nylon de M10 (71).
Una las Guías de Pesas (31) al Marco Superior
(8) con in Perno de M10 x 155mm (67), dos
Arandelas de M10 (26) y una Contratuerca de
Nylon de M10 (71).
No apriete las Contratuercas de Nylon de M10
todavía.
31
22
22
71
71
6
71
26
26
21
8
58
67
6
5. Deslice nueve Pesas (7) a las Guías de Pesas
(31). Asegúrese que las ranuras del pasador
e
stén en el lado que se muestra.
P
resione el Parachoques del Tubo de Pesas (14)
en el Tubo de Pesas (20). Inserte el Tubo de
Pesas en el montón de Pesas (7).
Lubrique los orificios en la Pesa Superior (30)
con grasa. Deslice la Pesa Superior a las Guías
de Pesas (31).
Asegúrese que el pasador en el
Tubo de Pesas (20) descanse en la ranura en
la parte inferior de la Pesa Superior.
Inserte el Pasador de Pesas (13) en el montón
de Pesas (7).
13
14
20
31
30
Pin
Ranuras del
Pasador
Lubrique
7
5
7. Presione un Tapa Interior Cuadrada de 50mm
(22) en el Montante V
ertical del
Asiento (73). Una
el Parachoques (25) al Montante Vertical del
Asiento con un Tornillo de M4 x 20mm (72) y una
Arandela de M5 (75).
Una el Montante Vertical del Asiento (73) a la
Base Delantera (1) con los dos Pernos de Porte
de M10 x 65mm indicados (57) y dos
T
uercas de
Seguridad de Nylon de M10 (71).
No apriete las
Contratuercas todavía.
7
72
25
75
71
71
1
73
22
57
