8

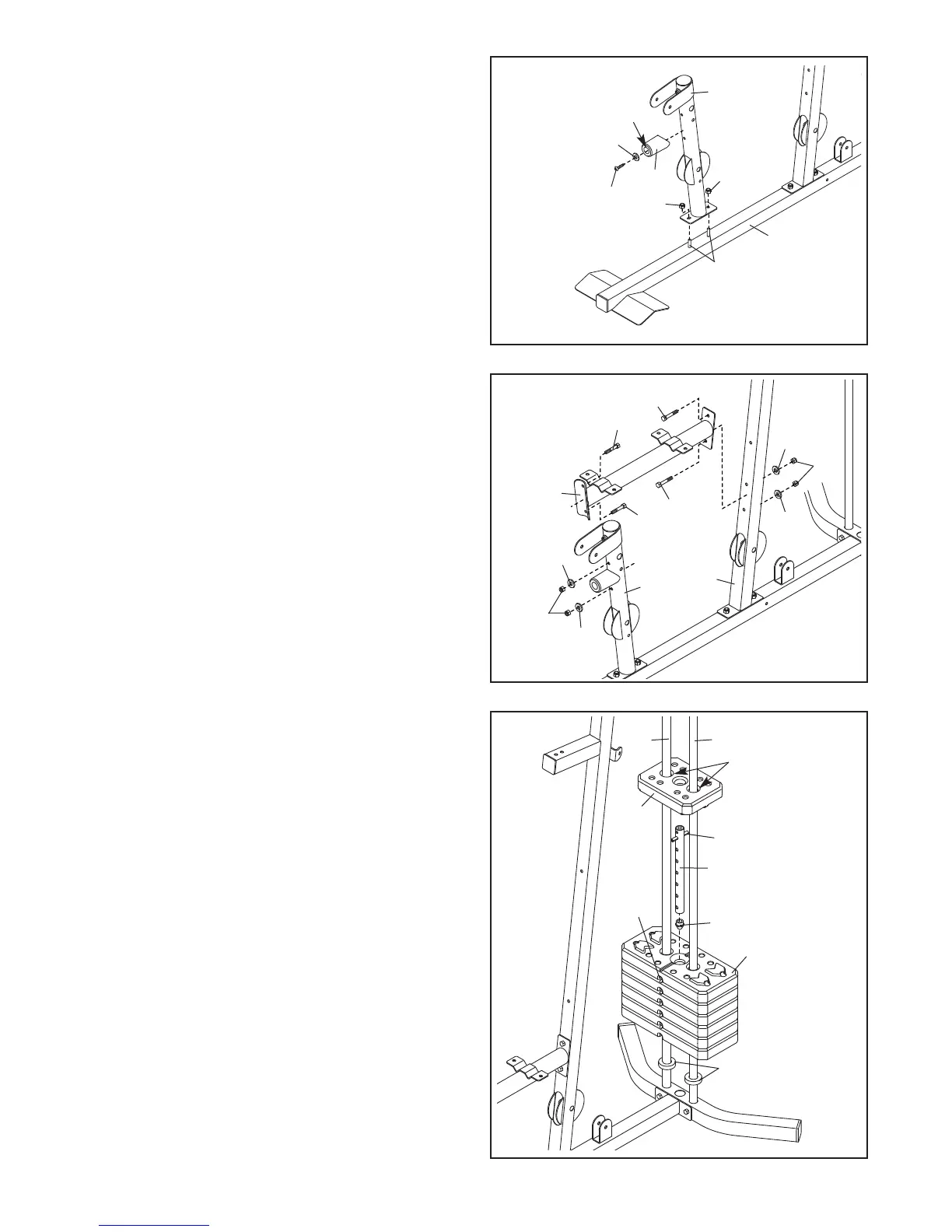

3. Conecte la Pata Delantera (7) a la Base (1) con
dos Pernos de Porte de M8 x 63mm (87) y dos
Contratuercas de M8 (58) que se indican. No
a
priete las Contratuercas todavía.
F
ije el Amortiguador de la Pata (60) a la Pata
Delantera (7) con un Tornillo Taladro de M4 x
20mm (69) y una Arandela de M4 (33).
Asegúrese de que el Amortiguador de la Pata
apunta hacia delante.
4. Fije la Armadura del Asiento (6) al Montante
Vertical (3) con dos Pernos de M8 x 65mm (68),
dos Arandelas de M8 (59), y dos Contratuercas
de M8 (58). No apriete las Contratuercas
todavía.
Conecte la Armadura del Asiento (6) a la Pata
Delantera (7) de la misma manera.
5. Deslice los dos Parachoques de Pesas (27) por
las Guías de Pesas (21). Oriente las seis Pesas
(22) con los orificios para pasadores en la parte
inferior como se muestra. Deslice las Pesas por
las Guías.
Introduzca la Tapa del Selector de Peso (23) en
el Selector de Peso (24). Introduzca el Selector
de Peso en las seis Pesas (22). Asegúrese de
que el pasador del Selector de Peso esté ori-
entado como se muestra.
Aplique un poco de la grasa incluida a los orifi-
cios indicados en la Pesa Superior (25). Deslice
la Pesa Superior por las Guías de Pesas (21).
25
21
21
22
27
23
24
Pin
Pin
Hole
Grease
5
6
68
68
68
59
59
59
59
3
7
58
58
68
4
87
5
8
5
8
69
33
Upward
60
7
1
3
