8
8
56
3
30
6
6. Attachez le Cadre du Siège (8) sur le Montant
(3) à l’aide d’un Boulon de Carrosserie de M8 x
70mm (56) et un Bouton de M8 (30).
10
68
70
63
69
62
3
4
70
5
4
15
3
12
15
10
Lubrifiez

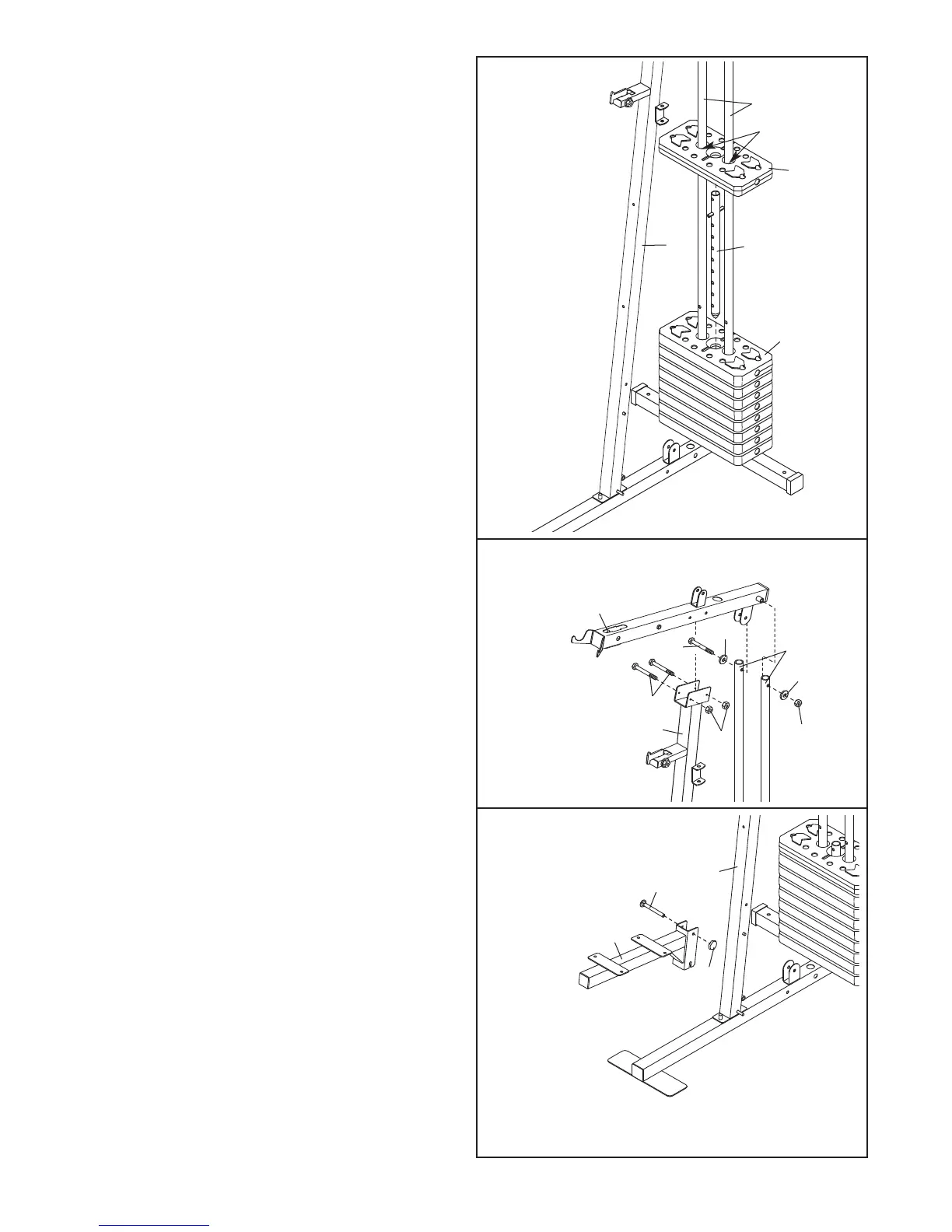

4. Glissez les huit Poids (15) sur les Guides de
Poids (10), avec la fente pour la Goupille de
P
oids (non-illustrée) vers le bas et du côté
opposé au Montant (3).
Enfoncez le Tube de Poids (12) dans les Poids
(15).
Lubrifiez les trous indiqués sur le Poids (15)
avec de la graisse. Glissez le Poids sur les
Guides de Poids (10).
.
5. Attachez le Cadre Supérieur (4) sur le Montant
(3) à l’aide de deux Boulons de M8 x 68mm
(63) et deux Écrous de Verrouillage en Nylon
de M8 (69). Ne serrez pas trop l’Écrou de
Verrouillage.
Attachez le Cadre Supérieur (4) entre les
Guides de Poids (10) à l’aide d’un Boulon de
M10 x 155mm (62), deux Rondelles de M10
(70) et un Écrou de Verrouillage en Nylon de
M10 (68).
Serrez tous les Écrous de Verrouillage en
Nylon (68, 69) utilisés lors des étapes 2 et 5.
