Weider 900 - ARM ASSEMBLY

9

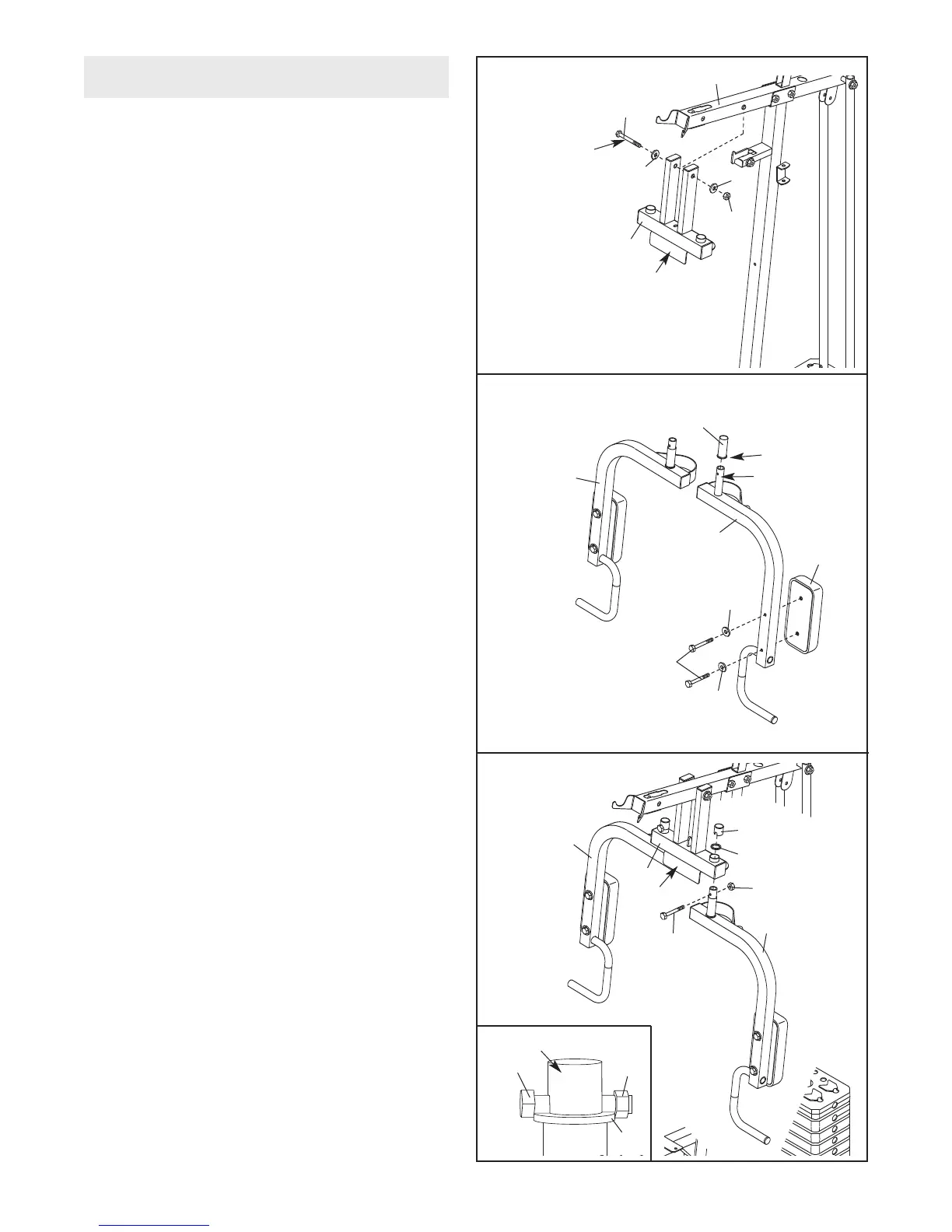

8. Attachez un Coussin du Bras (20) sur le Bras
Gauche (7) à l’aide de deux Vis de M6 x 58mm
(65) et deux Rondelles de M6 (73).
Appliquez de la graisse à l‚endroit indiqué sur le
Bras Gauche (7). Orientez une Bague de 25mm
x 68mm (28) avec le rebord dans la position
illustrée puis, glissez la Bague sur le Bras
Gauche.
Répétez cette étape avec le Bras Droit (6).
8. Lubrifiez un Boulon de M10 x 125mm (64).
Orientez le Cadre de Presse (5) avec le support
sur le côté illustré. Attachez le Cadre de Presse
sur le Cadre Supérieur (4) à l’aide du Boulon,
d
eux Rondelles de M10 (70) et un Écrou de
Verrouillage en Nylon de M10 (68). Ne serrez
pas trop l’Écrou de Verrouillage ; le Cadre
de Presse doit pouvoir pivoter facilement.
64
70
70
6
8
4
5
8
20
28
Rebord
7
65
6
73
73
Lubrifiez
ASSEMBLAGE DU BRAS
L
ubrifiez
Lubrifiez
7
9. Enfoncez le cylindre sur le Bras Gauche (7)
dans le trou sur le Cadre de Presse (5).
Assurez-vous que les Bras est placé derriè
-
re le support indiqué sur le Cadre de
Presse.
Glissez une Rondelle de 25mm (29) sur le
cylindre du Bras Gauche (7).
Attachez un
Boulon de M6 x 43mm (61) sur le cylindre avec
un Écrou de Verrouillage en Nylon de M6 (72).
Assurez-vous que l’Écrou de V
errouillage et
la tête du Boulon dépassent de la Rondelle,
comme illustrés sur le schéma en encadré.
Enfoncez un Embout Femelle Rond de 25mm
(27) sur la partie supérieure du cylindre sur le
Bras Gauche (7).
Répétez cette étape avec le Bras Droit (6).
27
29
72
7
6
5
61
29
61
72
Cylindre
S
upport
9
