8

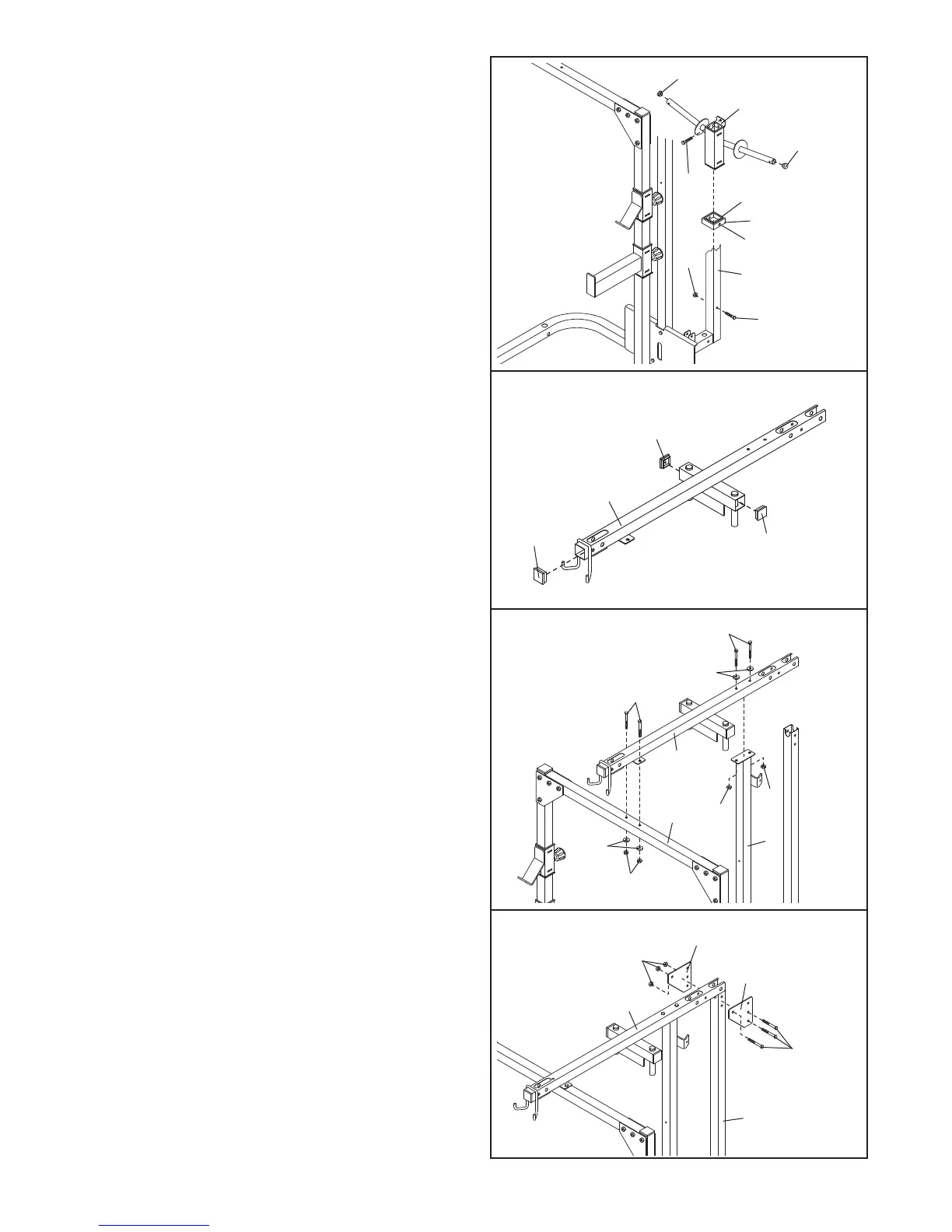

7. Far scivolare il Ferma Trasporto (19) sul Montante
Posteriore (6). Assicurarsi che il Ferma
T
rasporto sia posizionato in modo tale che la
Boccola Ferma Trasporto (20) e il foro indicato
siano nelle posizioni mostrate.
Attaccare il
Ferma Trasporto al foro vicino al fondo del
Montante Posteriore con un Bullone da M8 x
70mm (58) e un Controdado in Nylon da M8 (48).
Premere due Cappucci Interni Rotondi da 25mm
(45) nel tubo sul Trasporto Pesi (10). Inserire un
Bullone da M10 x 19mm (61) nel sostegno sul
Trasporto Pesi. Far scivolare il Trasporto Pesi sul
Montante Posteriore (6).
Assicurarsi che il
sostegno sia sul lato mostrato.
9. Attaccare il Telaio Superiore (8) alla Barra
Incrociata (7) con due Bulloni da M10 x 68mm
(46), due Rondelle da M10 (52), e due
Controdadi in Nylon da M10 (49).
Attaccare il Telaio Superiore (8) al Montante
Centrale (5) con due Bulloni da M10 x 68mm
(46), due Rondelle da M10 (52), e due
Controdadi in Nylon da M10 (49).
Non avvitare troppo i Controdadi in Nylon da
M10 (49).
10.
Attaccare il Telaio Superiore (8) al Montante
Posteriore (6) con tre Bulloni da M10 x 68mm
(46), due Piastre Supporto (14), e tre Controdadi
in Nylon da M10 (49).
A
vvitare i Controdadi in Nylon da M10 (49) uti
-
lizzati nelle fasi 2-10.
8. Premere tre Cappucci Interni Quadrati da 50mm
(43) nelle estremità indicate del Telaio Superiore
(8).
7
45
45
10
61
19
Foro
6
58
43
9
8
7
52
49
10
8
14
14
6
46
49
49
49
5
46
46
8
43
43
48
20
8
52
