9

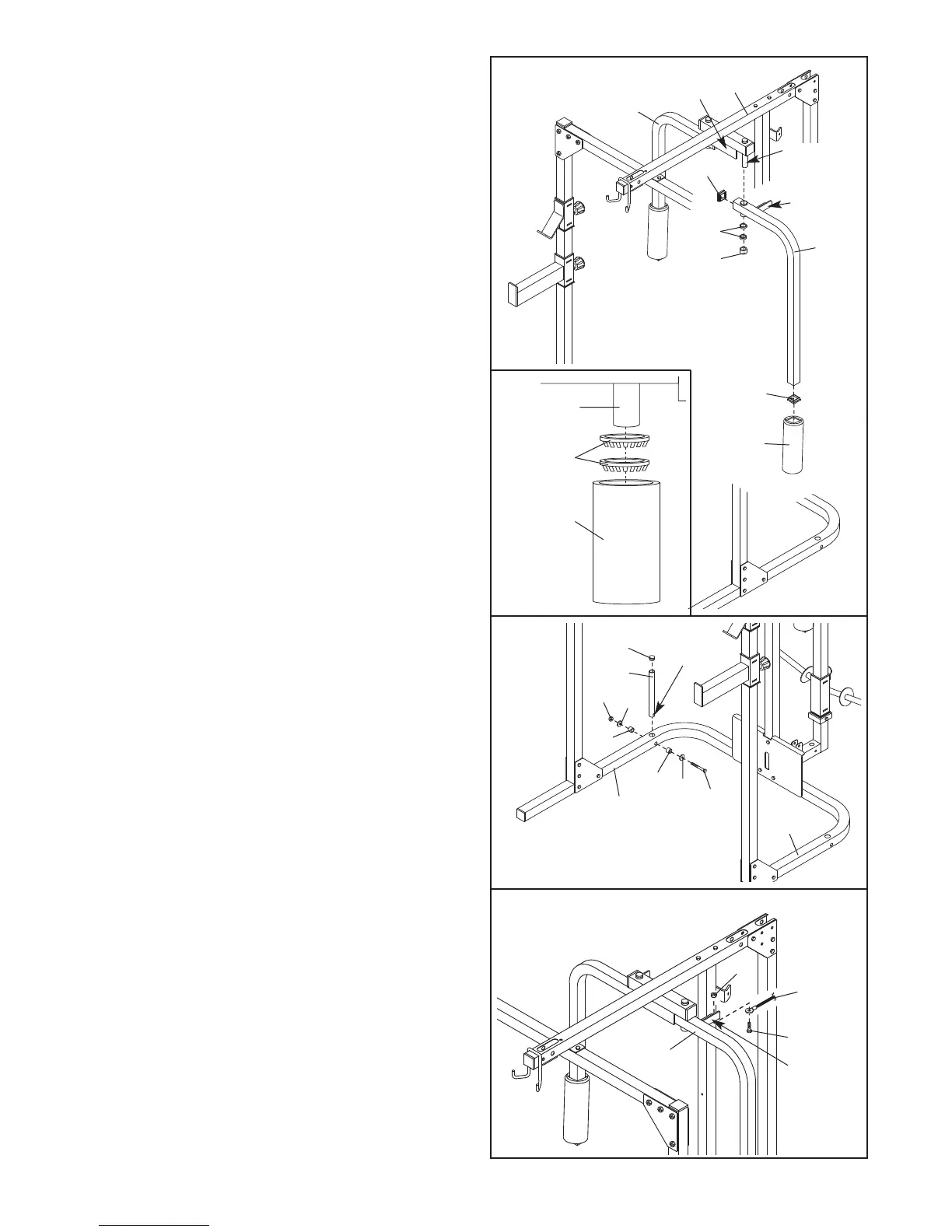

11. Identificare le Braccia a Farfalla Destra e Sinistra
(11, 12) notando le posizioni dei sostegni saldati.
Premere due Cappucci Interni Quadrati da 45mm
(42) nelle estremità del Braccio a Farfalla Sinistro
(12). Inumidire l’estremità inferiore del Braccio a
Farfalla con acqua insaponata. Far scivolare un
Imbottitura in Spugna Larga (18) sull’estremità del
Braccio a Farfalla.
Lubrificare le assi sul Telaio Superiore (8) con del
grasso. Posizionare il Braccio a Farfalla Sinistro
(12) come mostrato e farlo scivolare sull’asse
sinistra in modo tale che sia dietro al sostegno
sul Telaio Superiore. Far Bloccare da una secon-
da persona il Braccio Farfalla all’asse con due
Ritenitori da 1” (35) e un Copri Cappuccio da 1”
(36).
Nota: Posizionare i Ritenitori in cime
all'incluso attrezzo ritenitore, come mostrato
nel disegno nel riquadro. Assicurasri che la
dentellatura sui Ritenitori si piechi verso l'at-
trezzo. Delicatamente picchiettare l'attrezzo
sull'asse. Rimuovere l'attrezzo, e picchiettare
il Cappuccio Copertura sull'asse.
Ripetere questa fase con il Braccio Farfalla
Destro (11).
12. Premere un Cappuccio Interno Rotondo da 25,
(45) nell’estremità supeiore del Tubo
Immagazzinaggio (22), come mostrato.
Attaccare il Tubo Immagazzinaggio (22) all’inter-
no del foro sulla Base Destra (1) con un Bullone
da M8 x 65mm (51), due Rondelle da M8 (53),
due Spaziatori da 13mm x 12mm (38), e un
Controdado in Nylon da M8 (48).
Ripetere questa fase con l’altro Tubo
Immagazzinaggio (non mostrato) e la Base
Sinistra (2).
13. Identificare il Cavo a Farfalla (32), che ha un
occhiello in ciascuna estremità. Attaccare un’e
-
stremità del Cavo al sostegno sul Braccio a Farfalla
Sinistro (12) con un Bullone Spalla da M8 x 22mm
(60) e un Controdado in Nylon da M8 (48).
11
11
8
12
Lubrificare
le assi
Sostegno
Saldato
Sostegno
42
42
35
36
18
12
22
Foro
51
53
53
2
13
12
60
Sostegno
32
48
38
38
48
45
1
Attrezzo
Ritenitore
35
Asse
