7
9
10
11
79
Pengleuf
Gelaste
Buis
80
72
Gaten in de
bovenkant van
de geleiders
25
25
72
72
67
74
73
3
44
68
67
49
49
42
69
7
18
44
52—Smeer

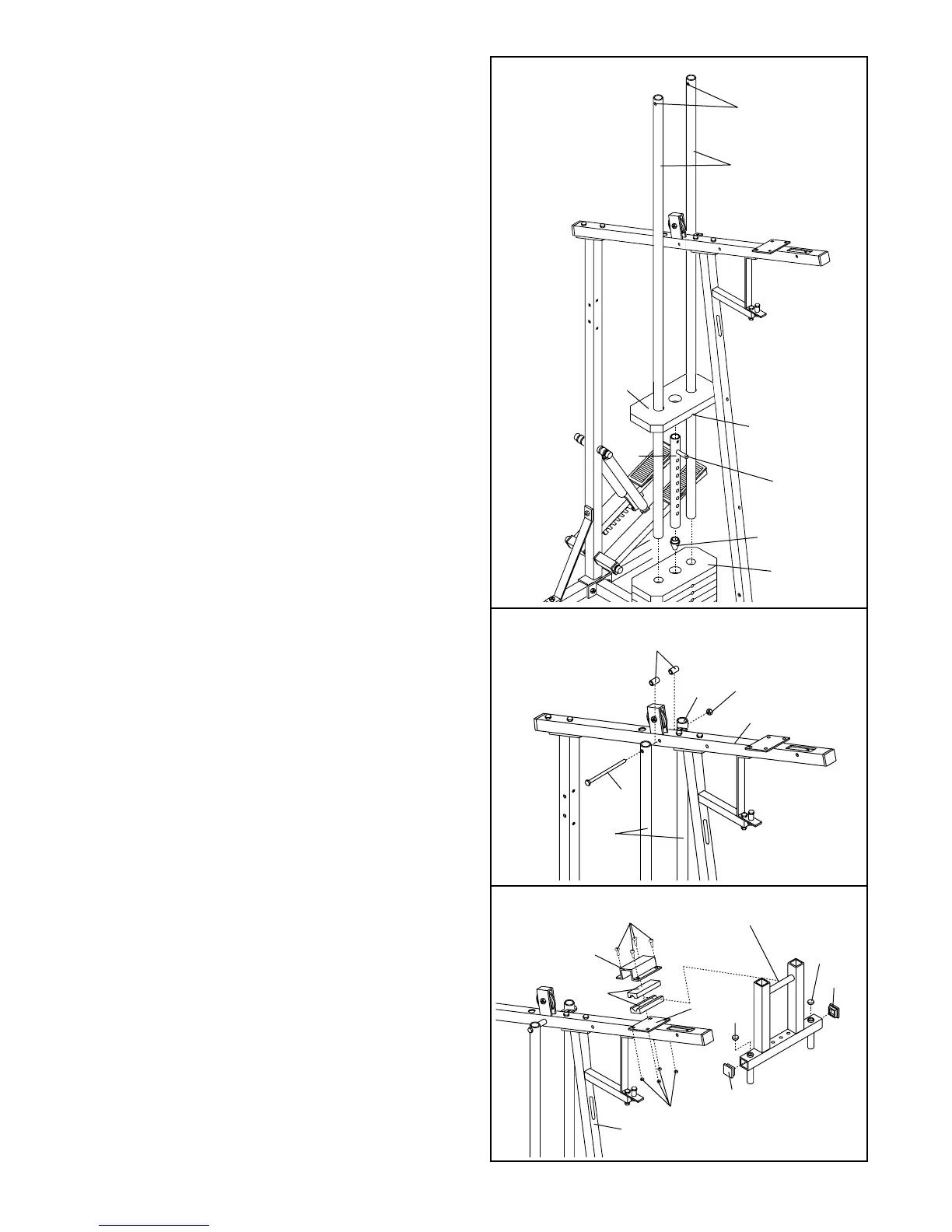

9. Druk het Kapje van de Gewichtsbuis (79) in het
aangegeven uiteinde van de Gewichtsbuis (80).
Steek de Gewichtsbuis (80) door de stapel met
Gewichten (25). Plaats het tiende Gewicht (25)
aan de bovenkant van de Gewichtsbuis. Draai de
Gewichtsbuis zodanig dat de gelaste pen zich in
de pengleuf van het Gewicht bevindt.
Bekijk de Gewichtsgeleiders (72). De bovenkant
van de geleiders bevatten gaten, de onderkant
bevatten geen gaten. Steek de Gewichtsgeleiders
met de onderkant eerst door de tien Gewichten
(25).
10. Maak de bovenkanten van de Gewichtsgeleiders
(72) vast aan het Bovenste Onderstel (67) met de
5/16” x 6” Bout (74), twee 1/2” x 3/4” Tussen-
stukken (73), en een 5/16” Nylon Borgmoer (3).
11. Druk twee 1 3/4” Binnenkapjes (44) en twee 1”
Ronde Binnenkapjes (49) in het Onderstel van de
Arm (52).
Smeer de bovenste as van het Onderstel van de
Arm (52) met wat vet in. Plaats de as tussen de
twee Beschermers van het Onderstel van de Arm
(68). Plaats de Beschermers van het Onderstel
van de Arm op de gelaste plaat aan de bovenkant
van het Bovenste Onderstel (67). Plaats het
Hoekijzer van het Onderstel van de Arm (69) over
de Beschermers van het Onderstel van de Arm.
Maak het Hoekijzer aan het Bovenste Onderstel
vast met vier 1/4” x 3/4” Schroeven (18) en een
1/4” Nylon Borgmoer (7).
