8

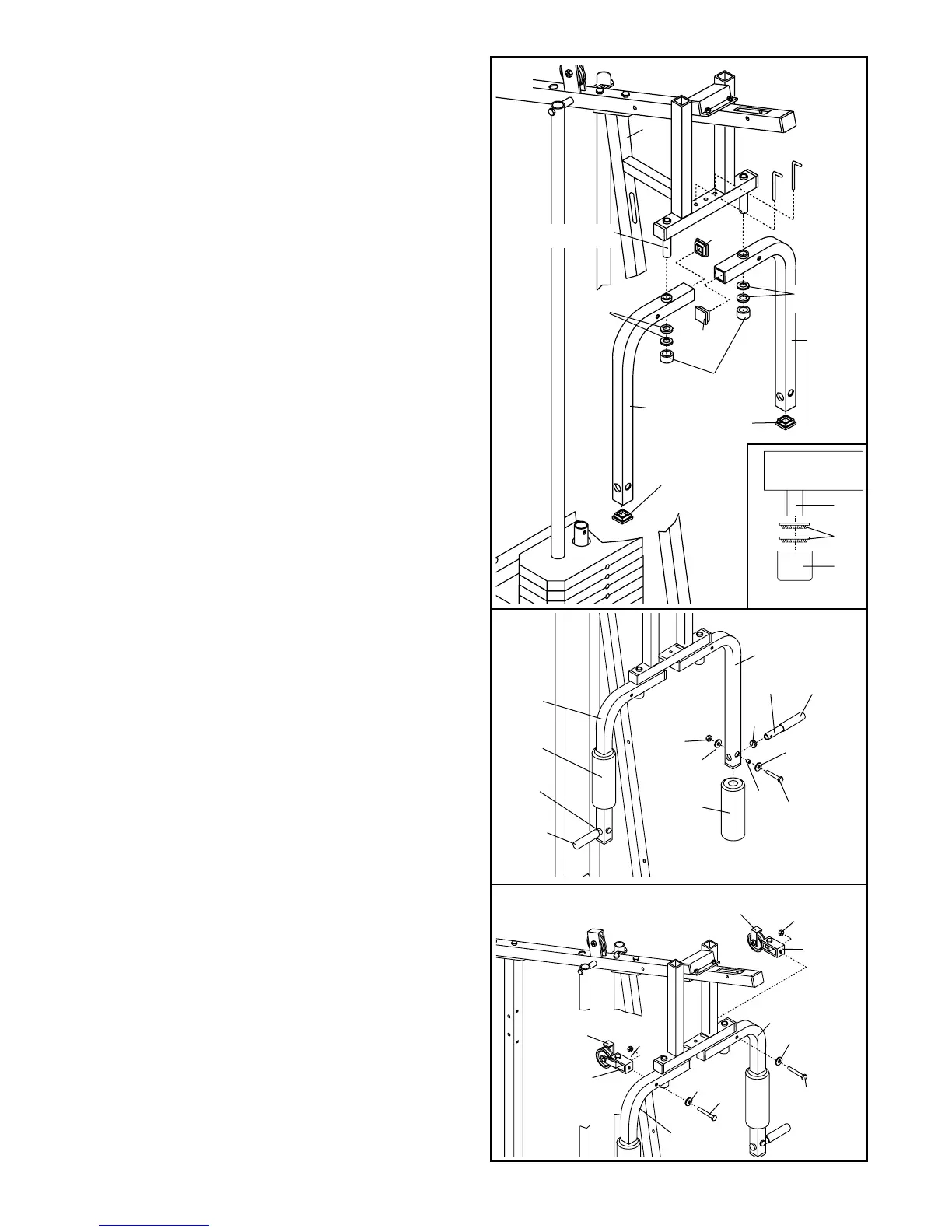

12. Druk twee 1 3/4” Binnenkapjes (44) in beide Armen
(46).
Smeer de lagere assen van het Onderstel van de
Arm (52) met wat vet in. Plaats een Arm (46) op
een van de assen. Plaats twee 1” Sterringen (54)
en een 1” Rond Kapje (55) op de as. De tanden
van de Sterring moeten in de richting van het
Rond Kapje buigen (zie tekening). Gebruik de
rubberen hamer om de Sterring en het Rond Kapje
op de as te bevestigen.
Maak de andere Arm (46) op dezelfde manier op
het Onderstel van de Arm (52) vast.
Steek de twee 4 1/2” “L” Pennen (60) door de aan-
gegeven gaten in het Onderstel van de Arm (52)
en de Armen (46) heen.
13. Maak beide Armen (46) met wat zeepwater nat.
Plaats een 7 3/4” Schuimrubberen Kussen (45) op
beide Armen.
Druk een 1” Rond Binnenkapje (49) in het aangege-
ven uiteinde van het 7” Handvat (47). Maak het
andere uiteinde van het Handvat met zeepwater nat
een steek een Schuimrubberen Kussen van voor
het Handvat (12) op het Handvat. Steek het
Handvat in een van de Armen (46). Maak het
Handvat met een 5/16” x 2 1/4” Bout (33), twee
5/16” Platte Tussenringen (8), een 1/2” x 3/8”
Tussenstuk (51) en een 5/16” Nylon Borgmoer (3)
vast.
Maak een 7” Handvat (47) aan de andere Arm (46)
op dezelfde manier vast.
14. Maak een Grote “U” Hoekijzer (56) op een van de
Armen (46) vast met een 3/8” x 2 3/4” Bout (70),
een 3/8” Platte Tussenring (9) en een 3/8” Nylon
Borgmoer (21). Zorg ervoor dat de Kabelklem
(59) zich in de getoonde positie bevindt.
Maak het Grote “U” Hoekijzer (56) en het Smalle
Schakel Hoekijzer (58) op dezelfde manier aan de
andere Arm (46) vast.
14
59
21
56
70
70
21
56
59
9
9
46
46
12
55
44
47
105
45
8
49
8
46
46
3
46
46
44
52—Smeer
54
44
44
42
54
13
55
52
54
105
47
33
45
51
