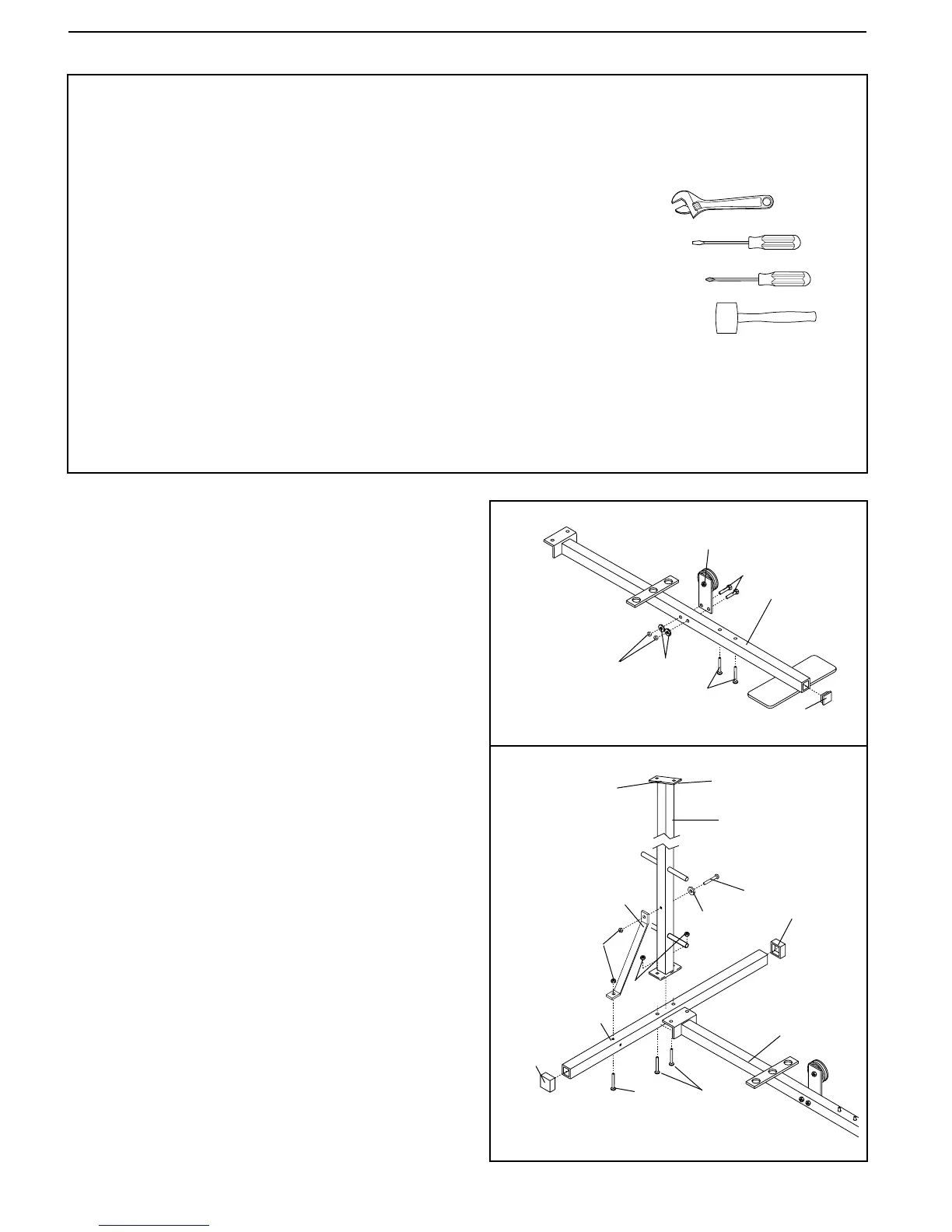

Avant de commencer l’assemblage, veuillez lisez
attentivement les instructions suivantes:
• Déposez toutes les pièces du VIPER 2000 sur une
aire dégagée et retirez les papiers d’emballage; ne
jetez pas les emballages avant d’avoir terminé l’as-
semblage. Lisez chaque étape d’assemblage avant
de commencer.
• Pour l’identification des petites pièces utilisées lors
de l’assemblage, référez-vous au TABLEAU
D’IDENTIFICATION DES PIÈCES attaché au
centre de ce manuel. Note: Certaines pièces peu-
vent être pré-assemblées pour des raisons de trans-
port. Si l’une des pièces n’est pas dans le sac de
pièces, vérifiez qu’elle n’ait pas été pré-attachée.
• Lorsque vous assemblez le VIPER 2000, assurez-
vous que toutes les pièces soient orientées comme
indiqué sur les schémas.Serrez toutes les pièces
lorsque vous les assemblez à moins qu’il ne vous
en soit précisé autrement.
LES OUTILS SUIVANTS (NON INCLUS) SONT
NECESSAIRES A L’ASSEMBLAGE:
• Deux (2) clés à molette
• Un (1) tournevis standard
• Un (1) tournevis cruciforme
• Un (1) maillet en caoutchouc
• Un lubrifiant tel que: graisse, vaseline, ou eau
savonneuse vous sera aussi nécessaire.
L’ assemblage sera facilitée si vous avez les outils sui-
vant: Un jeu de douilles, des clés ouvertes ou fermées
ou à rochet.
1. Avant que vous ne commenciez, assurez vous
d’avoir bien lu les instructions ci-dessus.
Insérez un Embout Mâle de 2” (27) dans la Base (4).
Attachez la Plaque de Poulie (20) à la Base (4) à l’ai-
de de deux Boulons de 5/16” x 2 3/4” (11), de deux
Rondelles Plates de 5/16” (8) et de deux Écrous de
Blocage en Nylon de 5/16” (3).
Insérez les deux Boulons de Carrosserie de 5/16” x
2 1/2” (1) à travers la Base (4).
2. Insérez les deux Embouts Femelles de 2” (88) sur le
Stabilisateur (5).
Insérez deux Boulons de Carrosserie de 5/16” x 2 3/4”
(14) et un Boulon de Carrosserie de 5/16” x 2 1/2” (1) à
travers le Stabilisateur (5). Glissez l’extrémité de la
Base (4) et du Montant Arrière (82) sur les deux
Boulons de Carrosserie de 5/16” x 2 3/4” (14). Assurez
vous que le Montant Arrière soit dans la position
indiquée. Vissez Écrous de Blocage en Nylon de 5/16”
(3) sur les deux Boulons de Carrosserie. Ne serrez pas
les Écrous de Blocage en Nylon tout de suite.
Glissez une des extrémités de la Barre de Support
(86) sur le Boulon de Carrosserie de 5/16” x 2 1/2” (1)
restant dans le Stabilisateur (5). Vissez un Écrou de
Blocage en Nylon de 5/16” (3) sur le Boulon de
Carrosserie. Ne serrez pas l’Écrou de Blocage en
Nylon tout de suite.
Attachez l’autre extrémité de la Barre de Support (86)
au Montant Arrière (82) à l’aide d’un Boulon de 5/16”
x 2 3/4” (11), d’une Rondelle Plate de 5/16” (8) et d’un
Écrou de Blocage en Nylon de 5/16” (3). Ne serrez
pas l’Écrou de Blocage en Nylon tout de suite.
3
