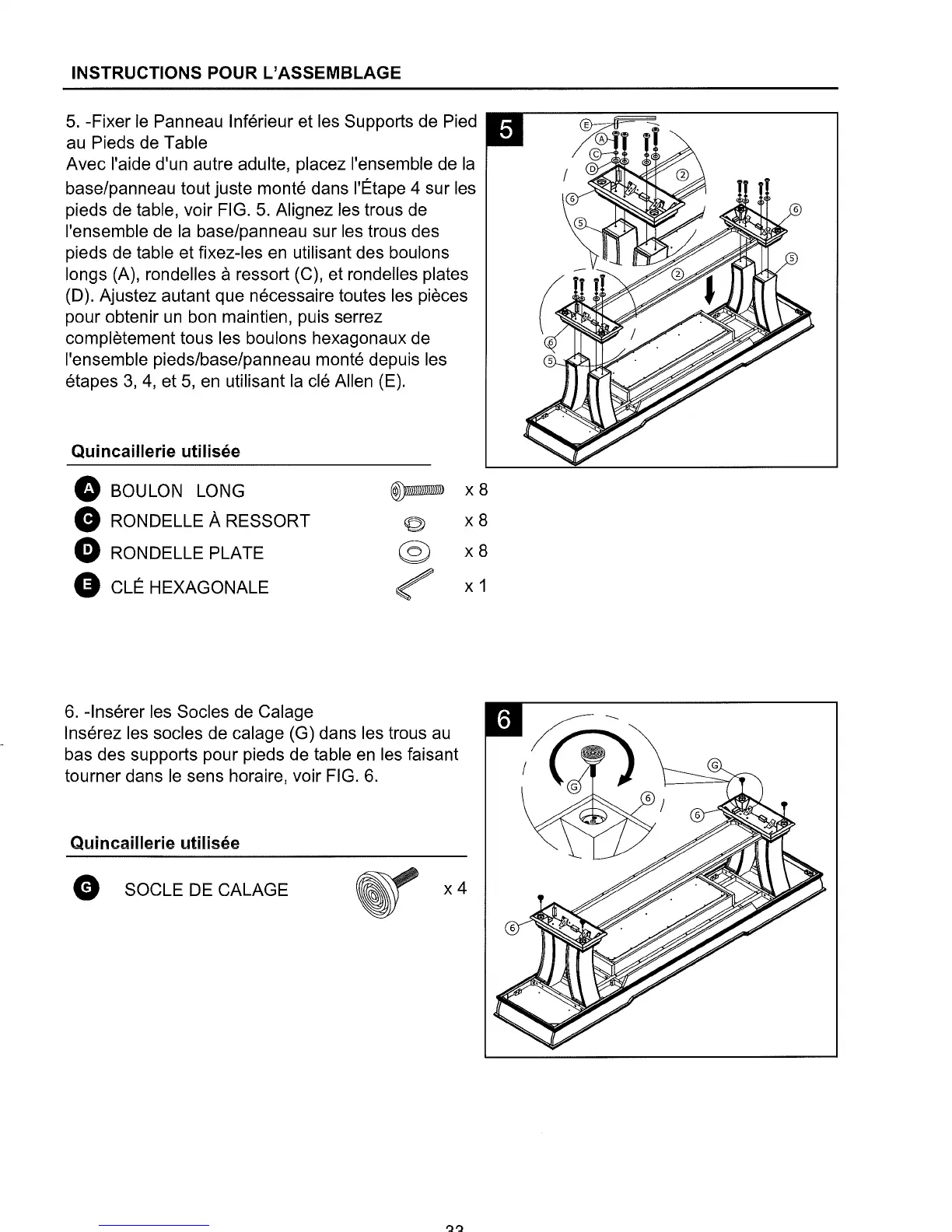

INSTRUCTIONS POUR
L'
ASSEMBLAGE
5.
-Fixer le Panneau lnferieur et les Supports de Pied
au Pieds de Table
Avec l'aide d'un autre adulte, placez !'ensemble de
Ia
base/panneau tout juste monte dans I'Etape 4 sur les
pieds de table, voir FIG.
5.
Alignez les trous de
!'ensemble de
Ia
base/panneau sur les trous des
pieds de table et fixez-les en utilisant des boulons
longs (A), rondelles
a ressort (C), et rondelles plates
(D). Ajustez autant que necessaire toutes les pieces
pour obtenir
un
bon maintien, puis serrez
completement taus les boulons hexagonaux de
!'ensemble pieds/base/panneau monte depuis les
etapes
3,
4,
et
5,
en utilisant
Ia
cle Allen (E).
Quincaillerie utilisee
0
BOULON LONG
~
G
RONDELLE A RESSORT
'§)
G
RONDELLE PLATE
@)
G
CLE H EXAGONALE
~
6.
-lnserer les Socles de Calage
lnserez les socles de calage (G) dans les trous au
bas des supports pour pieds de table en les faisant
tourner dans le sens horaire, voir FIG.
6.
Quincaillerie utilisee
e SOCLE DE CALAGE
x8
x8
x8
X 1
