MONTAGE
De montage van deze loopband moet door twee mensen gebeuren. Plaats de loopband op een open plek en
v
erwijder de verpakking.
G
ooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
A
andacht: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking be-
vindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant
van de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.
Tijdens de montage zult u de meegeleverde inbussleutels , rubber hamer , uw eigen kruiskop-
schroevendraaier , en engelse sleutels nodig hebben , en
draadschaar .

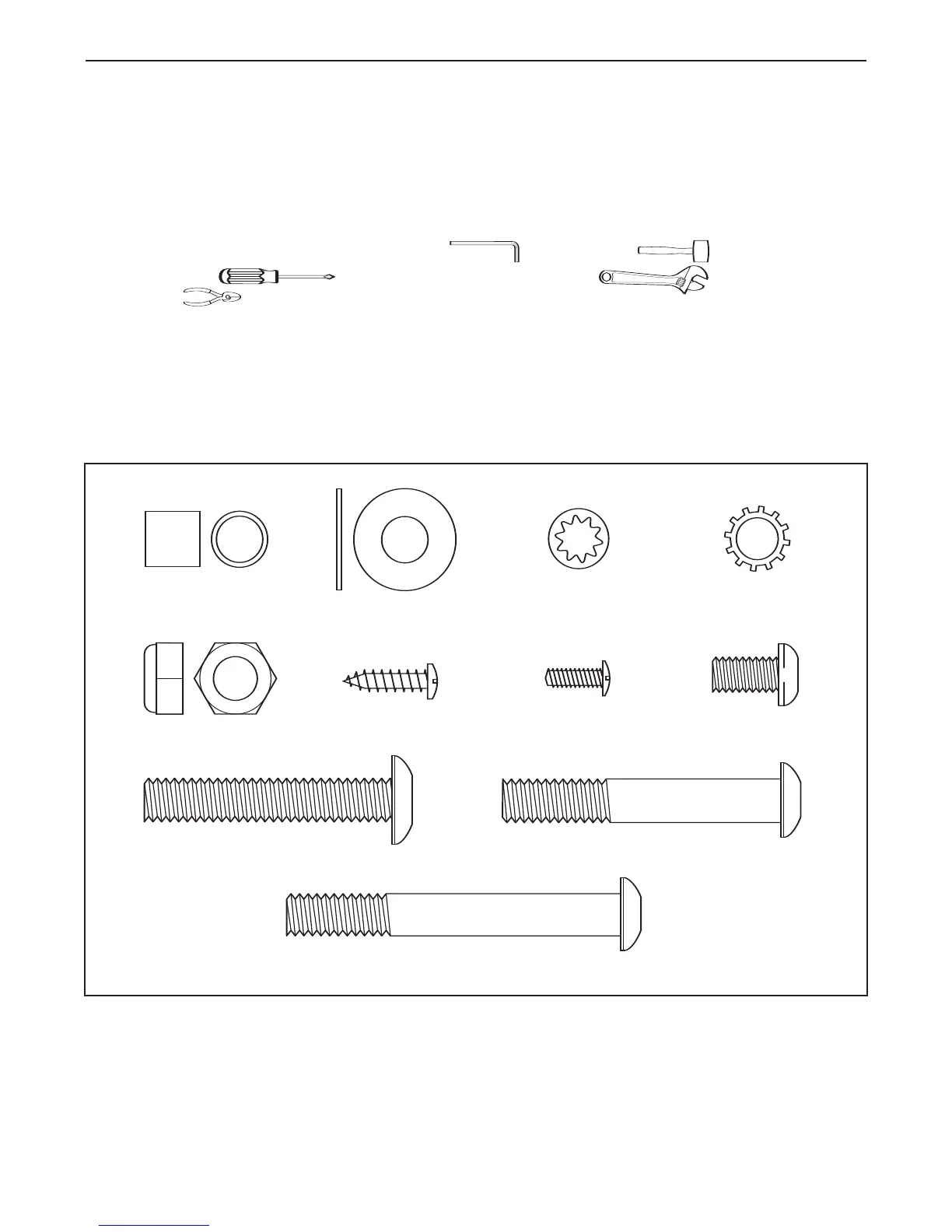

Gebruik de tekeningen hieronder tijdens de montage van de fiets om de kleine onderdelen te herkennen. Het
nummer tussen haakjes onder iedere tekening is het nummer van het onderdeel op de LIJST MET ONDERDE-
LEN op pagina 24. Het getal na de haakjes geeft het aantal onderdeeltjes aan wat nodig is voor de montage.
Opmerking: Sommige kleine onderdelen kunnen al gemonteerd zijn. Wanneer een onderdeel zich niet in
de zak met onderdelen bevindt, kijk dan om te zien of het al gemonteerd is. Om schade aan de plastic on-
derdelen te vermijden, gebruik nooit elektrisch gereedschap voor de montage.
1/2” Screw (119)–1
3
/4” Tek Screw (58)–8
1
Moer (12)–4
3/4” Schroef (3)–8
Bout van de Staander (4)–4
Tussenring voor
de Staander (7)–2
H
Zilvere Geaarde
Schroef (10)–2
(
94)–4
1
Sterring voor de
Staander (6)–4
L
Stertussenring van de
Handleuning (11)–4
Bout van de
Handleuning (9)–4
Tussenring van de
Wiel (94)–4
F
Bout voor het Onderstel (1)–2
Bout van het Wiel (5)–2
6
