8

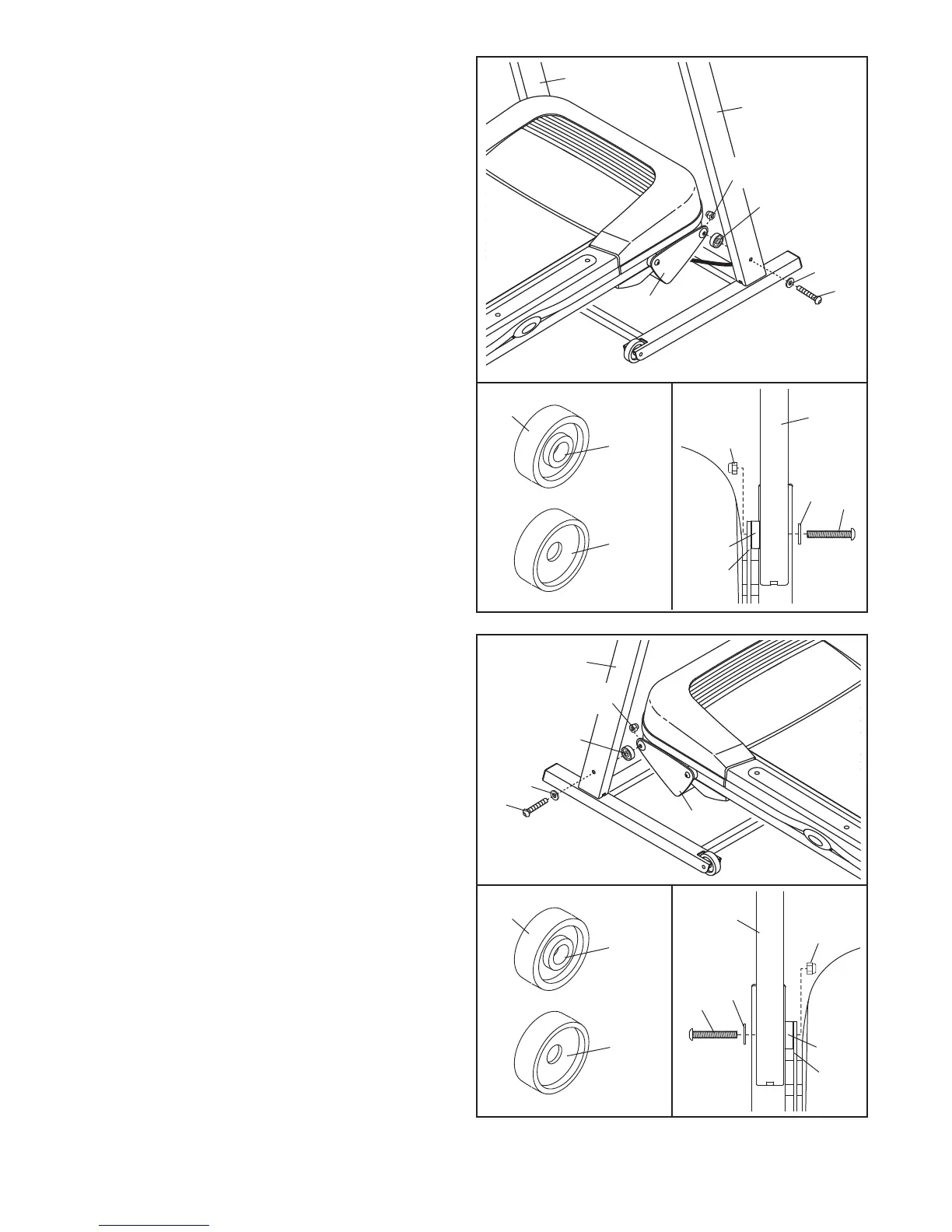

5. Référez-vous au schéma encadré de gauche.
Identifiez les deux Bagues dʼEspacement du
Cadre (34). Ouvrez le sachet de graisse inclus
p
uis, appliquez de la graisse sur les deux
Bagues dʼEspacement du Cadre. Identifiez en-
s
uite le côté extérieur de chaque Bague
dʼEspacement du Cadre.
Tenez une Bague dʼEspacement du Cadre (34)
entre le Montant Droit (36), et le Cadre
dʼElévation (59), avec les côtés extérieurs du
Bague dʼEspacement du Cadre face au
Montant Droit. Attachez le Montant Droit sur le
Cadre dʼElévation à lʼaide dʼun Boulon du Cadre
(32), une Rondelle du Cadre (33), et un Écrou
(47) ; ne serrez pas encore le Boulon du
Cadre.
5
31
36
32
32
34
34
33
47
47
59
33
59
Côté
Extérieur
Côté
Intérieur
34
36
6. Référez-vous au schéma encadré de gauche.
Identifiez la face extérieure de la dernière Bague
dʼEspacement du Cadre (34).
Tenez la Bague dʼEspacement du Cadre (34)
restantes entre le Montant Gauche (31) et le
Cadre dʼElévation (59), avec le côté extérieur
de la Bague dʼEspacement du Cadre face à le
Montant Gauche. Attachez le Montant Gauche
sur le Cadre dʼElévation à lʼaide dʼun Boulon du
Cadre (32), une Rondelle du Cadre (33), et un
Écrou (47) ; ne serrez pas encore le Boulon
du Cadre.
6
31
32
32
34
34
33
47
47
59
33
59
Côté
Extérieur
Côté
Intérieur
34
31
