9

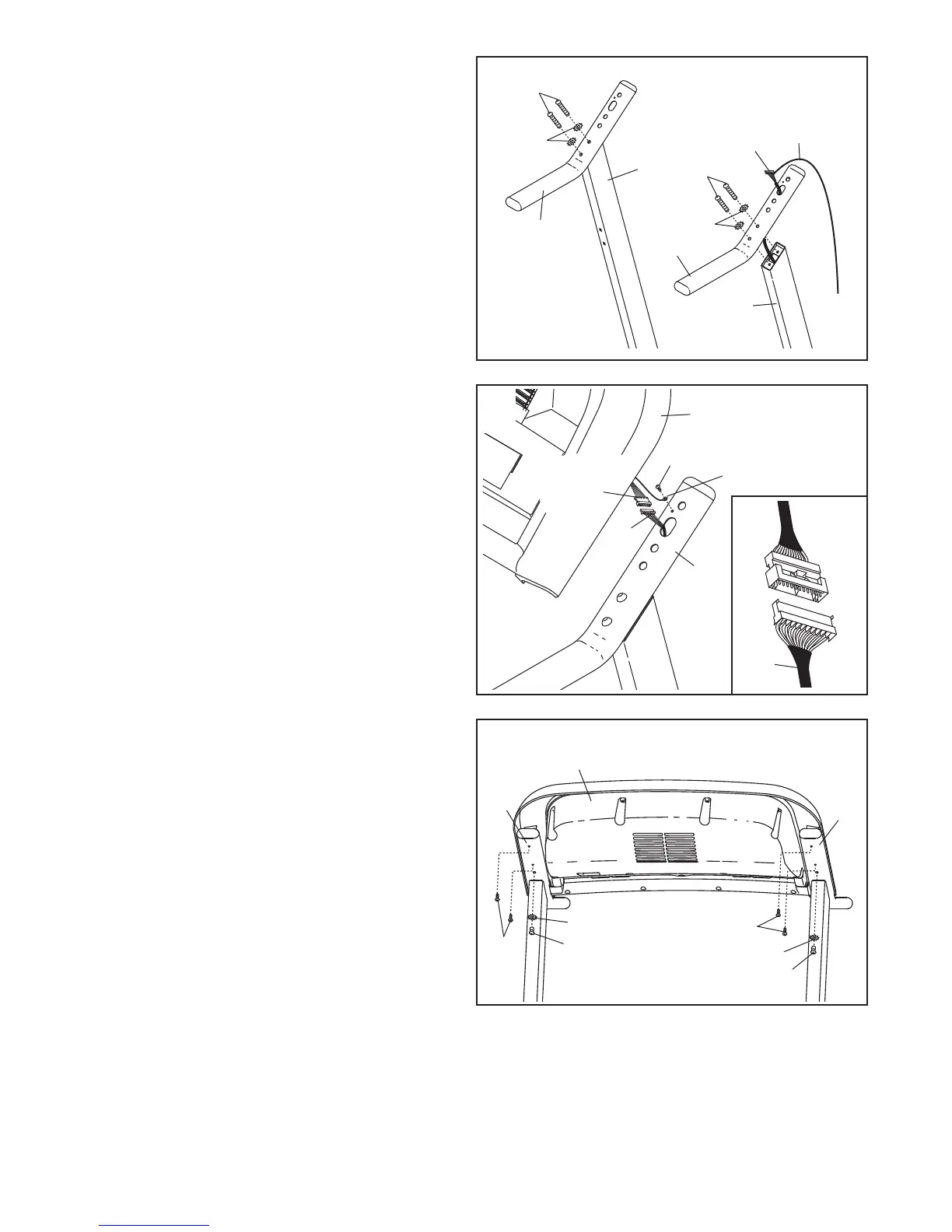

7. Enfilez le Fil du Montant (28) dans une des
Rampes (18) comme illustré. Détachez lʼattache
fil du Fil du Montant.
Attachez la Rampe (18) sur le Montant Droit
(
36) à lʼaide de deux Boulons de la Rampe (20)
et deux Rondelles Étoilées de la Rampe (19).
Faites attention de ne pas pincer le Fil du
Montant (28).
Attachez lʼautre Rampe (18) sur le Montant
Gauche (31) à lʼaide de deux Boulons de la
Rampe (20) et deux Rondelles Étoilées de la
Rampe (19).
3
1
28
Attache
de Fil
20
19
1
8
20
19
18
7
28
18
8. Pendant quʼune deuxième personne tient la
Base de la Console (26) près de la Rampe (18)
droite, attachez le fil de terre de la Base de la
Console sur la Rampe droite à lʼaide dʼune Vis
de Terre Argentée (27).
Branchez le groupement de fils de la Base de la
Console (26) sur le Fil du Montant (28), comme
illustré sur le schéma en encadré. Si les con-
necteurs sont orientés correctement, ils
sʼenfonceront facilement lʼun dans lʼautre et
sʼenclencheront en place. Si ce nʼest pas le
cas, tournez lʼextrémité du Groupement de Fils
et essayez de nouveau. SI LE CONNECTEUR
NʼEST PAS ENFONCE CORRECTEMENT, LA
CONSOLE POURRAIT ÊTRE ENDOMMAGÉE
QUAND ELLE EST ALLUMÉE.
27
26
Fil de
Terre
28
Groupement
de Fils
8
22
9. Enfilez les fils dans la Base de la Console (26)
alors que vous placez la Base de la Console sur
les Rampes (18). Faites attention de ne pas
pincer les fils. Ensuite, vissez deux Boulons de
la Console (22) avec des Rondelles Étoilées de
1/4" (21) dans les Rampes et la Base de la
Console ; ne vissez pas encore complète-
ment les Boulons de la Console.
Attachez la Base de la Console (26) sur les
Rampes (18) à lʼaide de quatre Vis de 3/4" (2) ;
Serrez les deux Boulon de la Console (22).
2
22
21
21
2
18
18
9
26
Vue Avant
36
