LEONARDO DATALOGGER
Manuale utente
11
Aggiornamento Inverter per compatibilità con Leonardo Datalogger
Tutti gli inverter della serie Leonardo System a partire dal seriale 150555 014110 0001, (produzione settembre
2015) sono già predisposti per l’installazione del Leonardo Datalogger.
E' comunque possibile installare il Leonardo Datalogger su di un inverter di produzione antecedente, attraverso
l'installazione del cavo/kit di aggiornamento che rende l'inverter Leonardo System compatibile al funzionamento
con il monitoraggio.
ATTENZIONE!
La procedura di installazione va effettuata ad inverter spento.
La procedura può essere effettuata solo da personale specializzato.

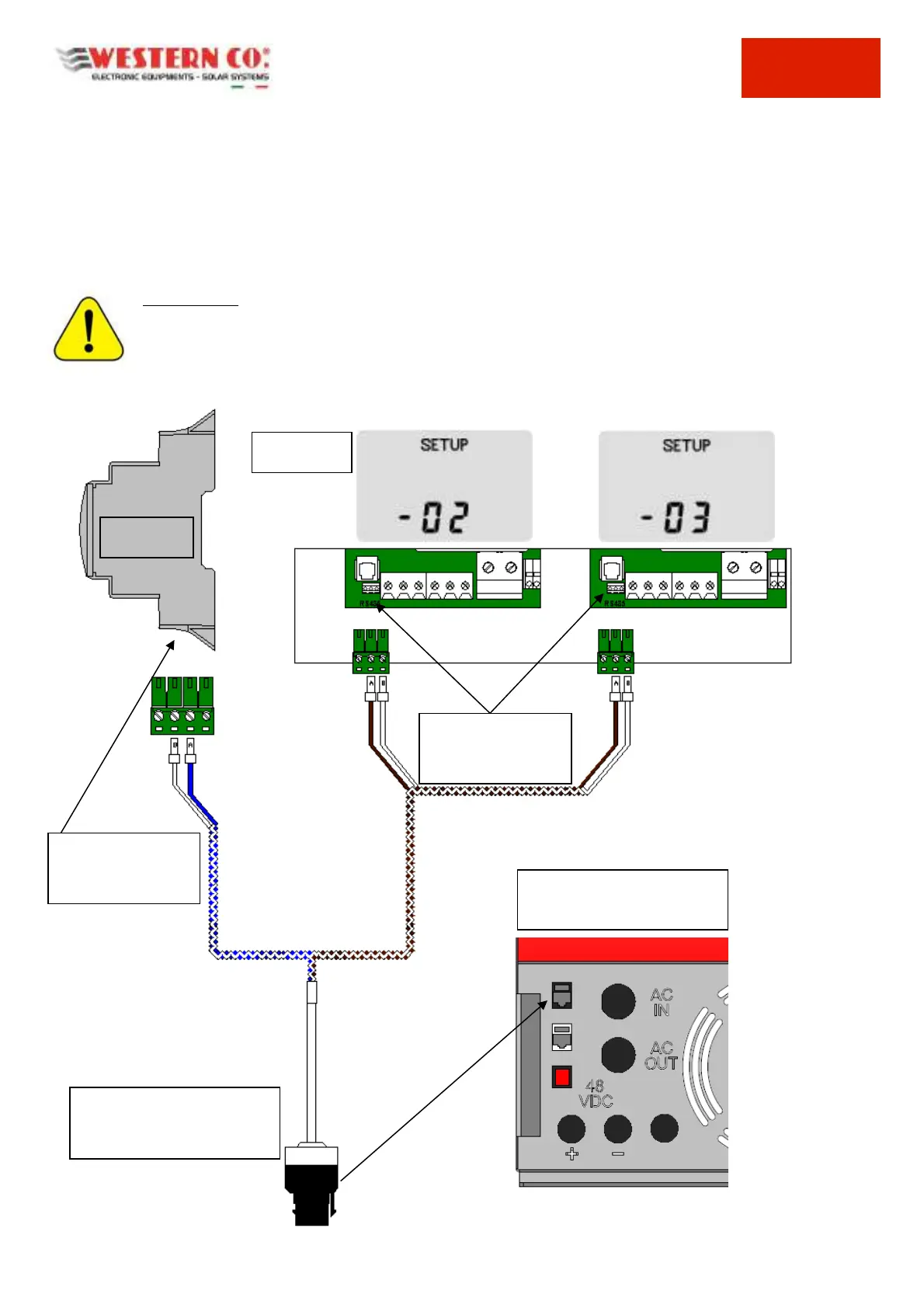

Fig.15 Schema cavo aggiornamento Inverter
ENERGY MANAGER
Cavetto blu bianco/blu
Pin.2 - Bianco/blu
Pin.3 - Blu
REGOLATORI INTERNI
Cavetto marrone/bianco
Pin.2 - Marrone
Pin.3 - Bianco/marrone
PRESA RJ45 DA PANNELLO
Da connettere su predisposizione
contenitore metallico di fondo una
volta rimosso il tassello inciso
INCISIONE PREDISPOSTA
Rimuovere il tassello metallico
quadrato inciso con un punteruolo
