LEONARDO DATALOGGER
Manuale utente
12

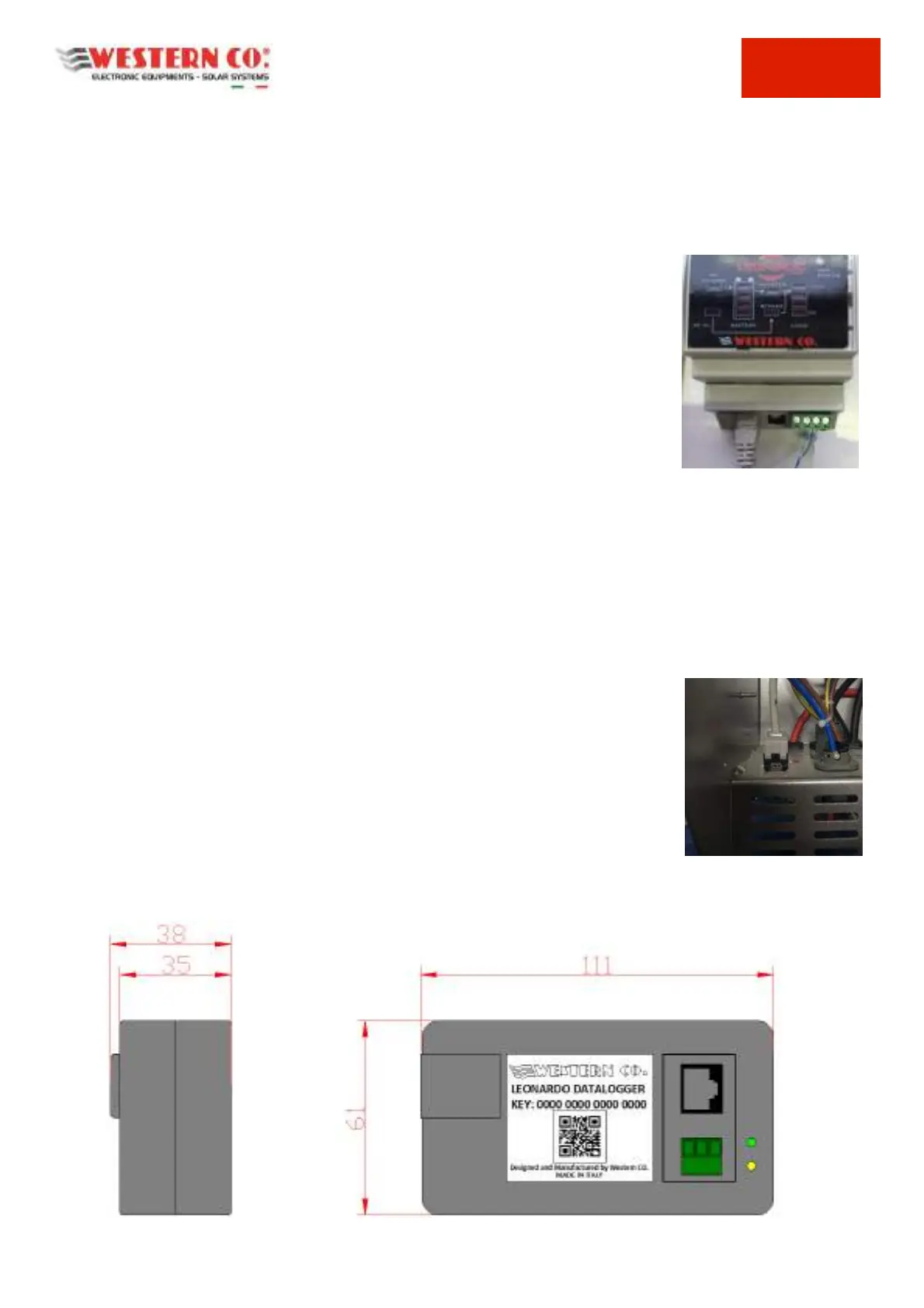

Spegnere l’inverter eseguendo la procedura di spegnimento come da manuale.
1. Il primo passo consiste nel rimuovere il coperchio plastico frontale dell'inverter Leonardo System. Tale
coperchio è fissato tramite 4 rivetti ai lati del carter metallico. La rimozione dei rivetti può essere effettuata
con un trapano e punta da 4mm. Dopo aver tolto i rivetti il coperchio si rimuove facilmente sfilandolo verso
l’alto e poi tirando frontalmente.
2. Il secondo passo consiste nel collegare il cavo di aggiornamento (Fig. 15).
3. L’energy manager è fissato sulla parte laterale dell'inverter Leonardo, collegare la
coppia di cavi bianco/blu alla morsettiera posta a fianco il cavo di rete secondo la
seguente sequenza:
- Pin.1 - vuoto
- Pin.2 - cavetto bianco/blu → ingresso B
- Pin.3 - cavetto blu → ingresso A
- Pin.4 - vuoto
Fig.16 Collegamento Energy Manager
4. I regolatori interni sono posti nella parte superiore dell’inverter. Collegare la coppia di cavi bianco/marrone
alla morsettiera RS485 del regolatore in questo modo:
- Pin.1 - vuoto
- Pin.2 - cavetto marrone → ingresso A
- Pin.3 - cavetto bianco/marrone → ingresso B
L’operazione va ripetuta per entrambi i regolatori.
5. Impostare gli indirizzi ID mantenendo premuti per 1 sec. i due tasti neri ed
accedendo alle pagine di SETUP, impostare l'indirizzo n.2 e n.3.
6. Rimuovere il tassello rettangolare alla base del carter dell’inverter ed inserire la
presa RJ45.
Attenzione: la presa RJ45 va fissata come in figura.
Fig.17 Presa RJ45 da pannello
Caratteristiche meccaniche
Fig. 18 Caratteristiche meccaniche
