LEONARDO DATALOGGER
Manuale utente
6

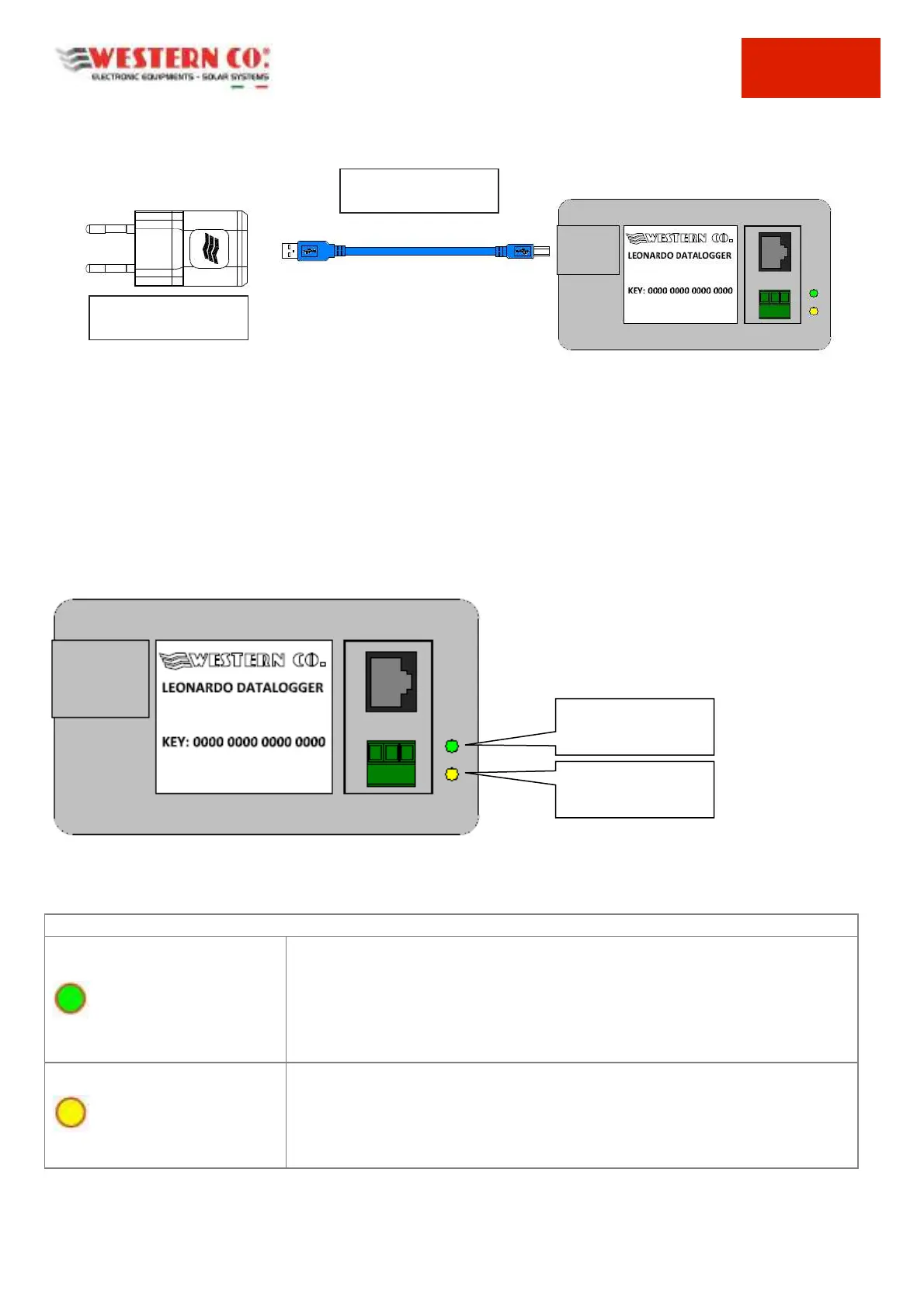

Fig.6 alimentazione AC da rete
Segnalazioni del Leonardo Datalogger
Una volta effettuata l'installazione del Leonardo Datalogger, come da paragrafo precedente, è possibile verificare lo
stato di funzionamento del sistema attraverso i LED di indicazione di funzionamento presenti sul contenitore
dell'apparecchio.
Fig.7 LED di segnalazione
Tabella segnalazione LED STATUS
Led VERDE ON: connessione al server internet ATTIVA.
Led VERDE OFF: connessione al server internet non riuscita, controllare la
connessione internet, la configurazione DHCP del ROUTER o la configurazione
degli indirizzi IP statici
Led GIALLO ON: connessione al seriale inverter ATTIVA.
Led GIALLO OFF: comunicazione con inverter non riuscita, controllare il cavo
di connessione seriale con l'inverter ed i regolatori di carica esterni
Tab. 2 Segnalazione LED STATUS
LED VERDE
CONNESSIONE
INTERNET
LED GIALLO
CONNESSIONE
INVERTER
CAVO USB di
ALIMENTAZIONE
ALIMENTATORE
UNIVERSALE AC da RETE
