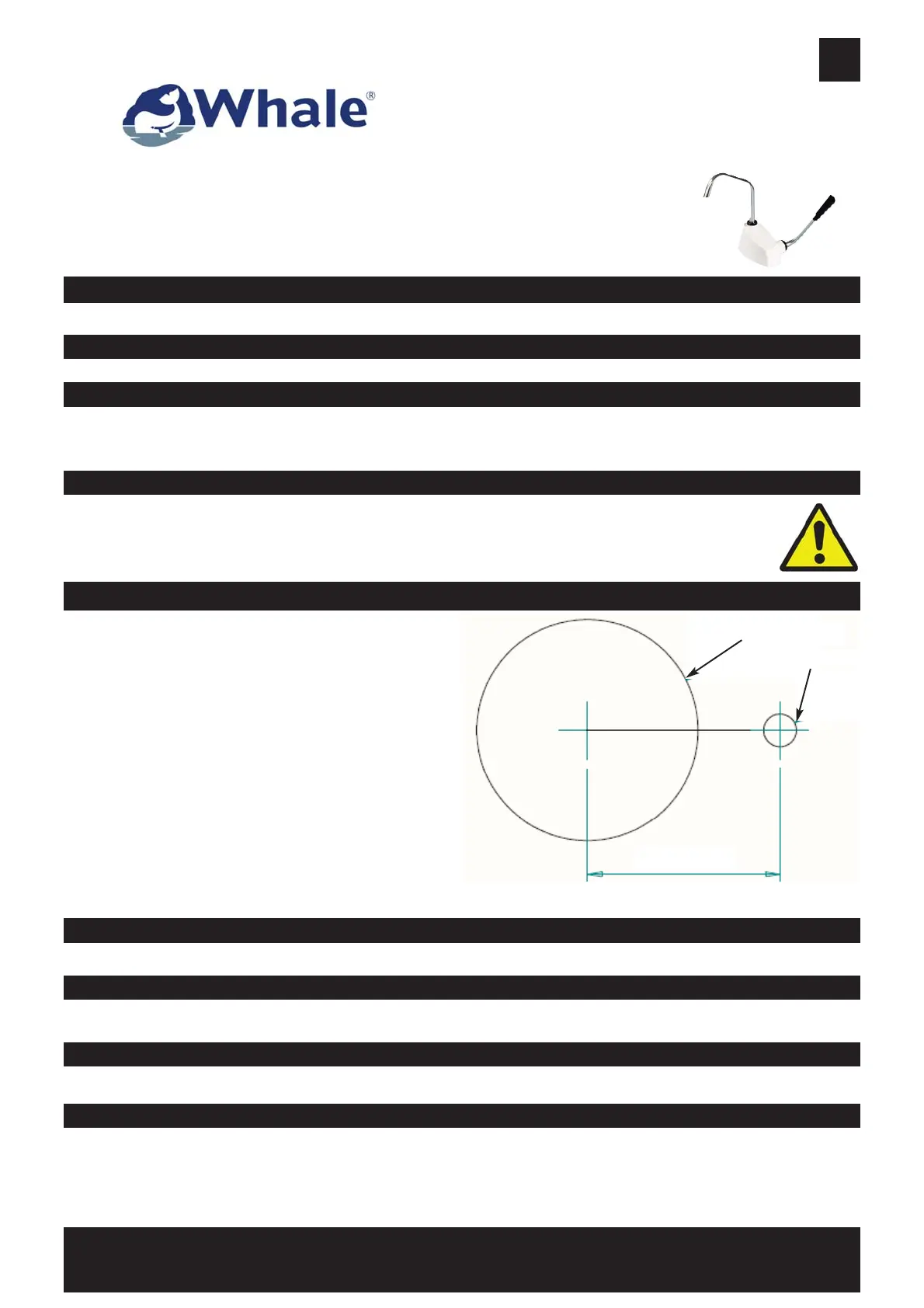

Whale GP0418 - Page 4

Pompa Flipper
GP0418
Grazie per aver acquistato questo prodotto Whale®. Da oltre 70 anni, Whale è leader nella
progettazione e nella costruzione di sistemi per acqua dolce e di scarico che comprendono: pompe,
impianti idraulici e docce per applicazioni a bassa tensione. L'azienda, grazie ai suoi prodotti, si è
costruita un'ottima reputazione per la qualità, l'affidabilità e le soluzioni innovative, sostenute
dall'eccellente servizio di assistenza.
Per maggiori informazioni, visitare www.whalepumps.com
Leggere le voci elencate di seguito prima d'installare e utilizzare l'attrezzatura.
Assicurarsi che l'intero personale pertinente legga le voci elencate di seguito e che una copia sia fornita all'utente finale.
Questo prodotto è stato progettato per essere impiegato come pompa manuale domestica per acqua dolce e acqua salata in
caravan e imbarcazioni. È anche possibile utilizzare la pompa in combinazione con una pompa in linea oppure di
supporto a una pompa sommersa.
1.
2.
Nota: L'installazione non corretta rende nulla la garanzia
Scegliere una sede in cui la pompa possa essere utilizzata con
facilità.
NOTA: Il raggio massimo del tubo di collegamento è 113 mm
(4¼") e il raggio posteriore della leva è 150 mm (6").
Due fori sono necessari per il montaggio della pompa, uno per
accettare il corpo principale e uno per il perno di
posizionamento.
Una volta individuata la sede idonea per il montaggio della
pompa, impiegare il modello allegato e contrassegnare il
centro dei due fori da eseguire. Il foro per il corpo principale
deve essere di Ø 54 mm (2⅛") e il foro per il perno di
posizionamento deve essere di Ø 8 mm (
5
/
16
”). La pompa si
fissa in posizione serrando l'anello di bloccaggio sul corpo prin-
cipale, sul lato inferiore del piano di lavoro.
NOTA Questa figura non è su scala. Collegamenti del flessibile - Usare un tubo flessibile di 13 mm (½").
Per attivare la pompa, ruotare l'impugnatura indietro e in avanti. L'acqua può essere scaricata con un'unica corsa.
La pompa Flipper è studiata per richiedere interventi minimi di manutenzione. Sono disponibili i kit di assistenza AK0405 e AS0406.
Per tutti i prodotti Whale®, l'intero sistema deve essere scaricato in preparazione per l'inverno.
Questo prodotto Whale® è coperto da una garanzia di 5 anni. Leggere il documento allegato per dettagli sulla nostra dichiarazione
di garanzia limitata.
Whale® è un marchio registrato di Munster Simms Engineering Ltd, Bangor, Irlanda del Nord. Se sono necessari maggiori dettagli,
contattare Whale®.
©Copyright Whale 2018 – Tutti i diritti riservati. La riproduzione totale o parziale è vietata senza il nostro consenso. WHALE® è un marchio registrato di Munster Simms
Engineering Limited, Bangor, Northern Ireland operante come Whale. La politica di Whale è quella di apportare continui miglioramenti e quindi ci riserviamo il diritto di
modificare le specifiche senza previa comunicazione. Le immagini hanno scopo meramente orientativo. L’azienda non garantisce la precisione né la completezze delle
informazioni contenute in questa o in altra documentazione del prodotto che possono essere soggette a cambiamenti a discrezione unica dell’azienda.
1. Per l'utente
2. Per l'installatore
3. Applicazione
5. Installazione
4. Avvertenze
IT
9. Brevetti e Marchi Commerciali
8. Garanzia
7. Manutenzione e Preparazione Per l'inverno
6. Funzionamento
Munster Simms Engineering Ltd, 2 Enterprise Road, Bangor, Co. Down, Irlanda del Nord, BT19 7TA
Regno Unito: +44 (0)28 9127 6563 E-mail nel Regno Unito: info@whalepumps.com
Tel negli Stati Uniti: +1 802 367 1091 E-mail negli Stati Uniti: usasales@whalepumps.com
47mm
Ø8 mm
Ø54mm
Questo prodotto è progettato per l'uso con acqua dolce o salata. Se è inteso per l'uso con qualsiasi altro
liquido, è responsabilità dell'utente assicurarsi che i materiali siano completamente compatibili con i liquidi da
impiegare e che sia in atto un sistema di prassi di lavoro sicure per l'installazione, l'uso e la manutenzione.
Il produttore non può essere ritenuto responsabile per eventuali reclami riconducibili a un'installazione non
corretta, modifiche non autorizzate o uso errato del prodotto.
