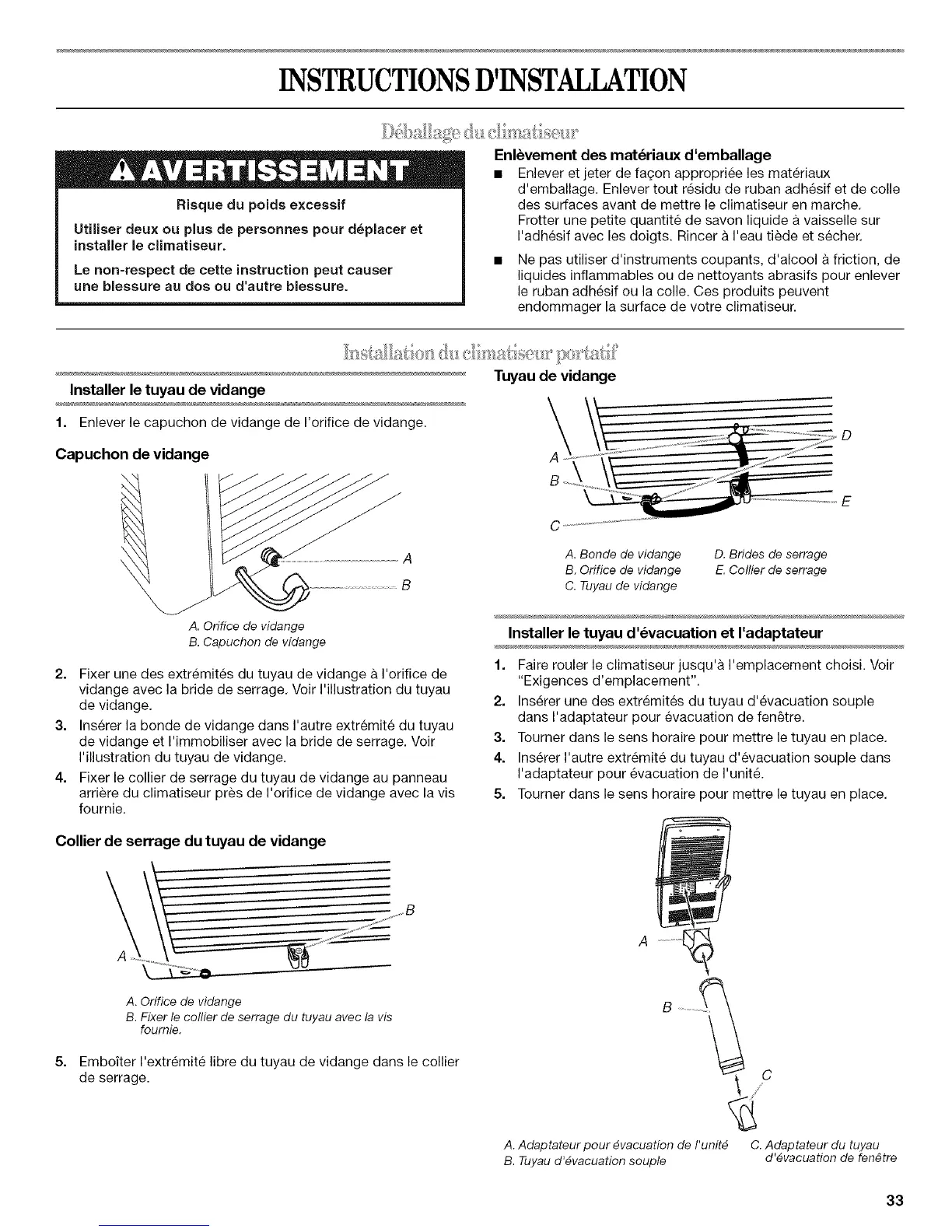

INSTRUCTIONSD'INSTALLATION
Risque du poids excessif
Utiliser deux ou plus de personnes pour deplacer et
installer le climatiseur.
Le non-respect de cette instruction peut causer
une biessure au dos ou d'autre biessure.
Enl_vement des mat_riaux d'emballage
• Enlever et jeter de fagon appropriee les materiaux
d'emballage. Enlever tout residu de ruban adhesif et de colle
des surfaces avant de mettre le climatiseur en marche.
Frotter une petite quantite de savon liquide a vaisselle sur
I'adhesif avec les doigts. Rincer a I'eau tiede et secher.
Ne pas utiliser d'instruments coupants, d'alcool a friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhesif ou la colle. Ces produits peuvent
endommager la surface de votre climatiseur.
Installer le tuyau de vidange
1. Enlever le capuchon de vidange de I'orifice de vidange.
Capuchon devidange
Tuyaudevidange
A
B
A
B
A. Orifice de vidange
B. Capuchon de vidange
2. Fixer une des extr_mites du tuyau de vidange a I'orifice de
vidange avec la bride de serrage. Voir I'illustration du tuyau
de vidange.
3. Inserer la bonde de vidange dans I'autre extremit6 du tuyau
de vidange et I'immobiliser avec la bride de serrage. Voir
I'illustration du tuyau de vidange.
4. Fixer le collier de serrage du tuyau de vidange au panneau
arriere du climatiseur pres de I'orifice de vidange avec la vis
fournie.
Collier de serrage du tuyau de vidange
A. Bonde de vidange
B. Orifice de vidange
C. Tuyau de vidange
D. Brides de serrage
E. Collier de serrage
Installer le tuyau d'_vacuation et I'adaptateur
1. Faire rouler le climatiseur jusqu'a I'emplacement choisi. Voir
"Exigences d'emplacement".
2. Inserer une des extremit6s du tuyau d'evacuation souple
dans I'adaptateur pour evacuation de fen_tre.
3. Tourner dans le sens horaire pour mettre le tuyau en place.
4. Inserer I'autre extremite du tuyau d%vacuation souple dans
I'adaptateur pour evacuation de I'unite.
5. Tourner dans le sens horaire pour mettre le tuyau en place.
A
5=
A. Orifice de vidange
B. Fixer le collier de serrage du tuyau avec la vis
foumie.
Emboiter I'extremite libre du tuyau de vidange dans le collier
de serrage.
A. Adaptateur pour Evacuation de I'unit_ C. Adaptateur du tuyau
B. Tuyau d'_vacuation souple d'_vacuation de fen_tre
33
