Whirlpool IC13B - Raccordement À Lalimentation en Eau

21

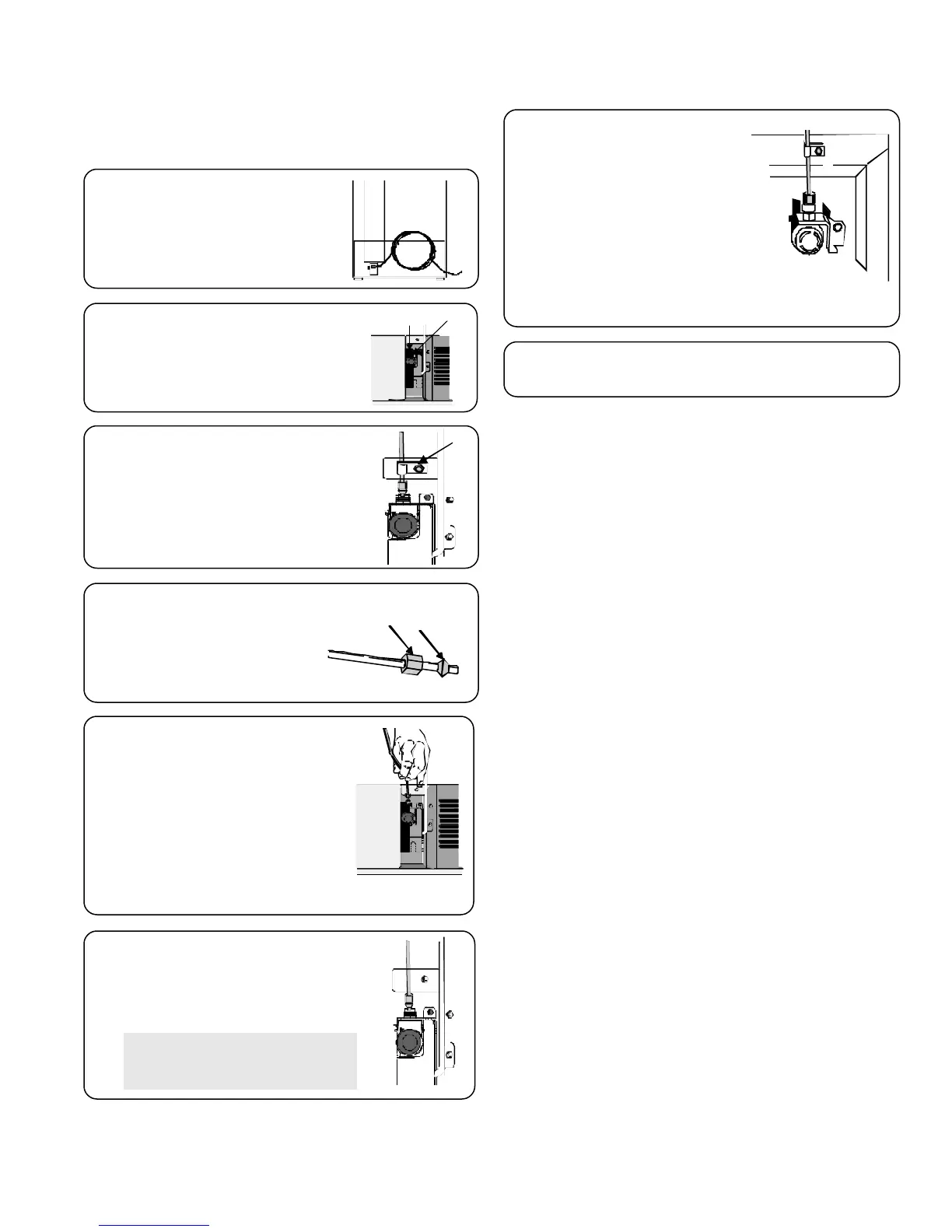

Raccordement à l’alimentation
en eau
Enlever le capuchon en
plastique (A) de l’orifice
d’arrivée d’eau (B) de
l’électrovanne.
2
Placer l’écrou en laiton
(D) et le manchon (E)
sur l’extrémité de la
conduite en cuivre (E)
tel qu’illustré.
3
Mettre l’extrémité de la
conduite en cuivre dans
l’orifice d’arrivée de
l’électrovanne. Façonner
légèrement la conduite,
SANS LA PLIER, de façon
à ce qu’elle aille directement
dans l’orifice d’arrivée.
5
Créer une boucle de service
avec environ 2,44 m de la
conduite en évitant de la
plier ou de la tordre.
1
Localiser la bride de retenue de
la conduite (C) dans le
nécessaire et la poser au dos du
réfrigérateur avec une vis de
couvercle hexagonale de 6 mm
existante.
4
6
Glisser l’écrou en laiton et
l’écrou de vis dans l’orifice
d’arrivée. Serrer l’écrou à l’aide
d’une clé à molette.
7
Tirer sur la conduite
pour confirmer qu’elle
est fermement en place.
Raccorder la conduite au
châssis à l’aide de la
bride de retenue de la
conduite et ouvrir l’eau.
Vérifier qu’il n’y a pas de
fuites et les réparer s’il y a lieu.
8
Surveiller les raccords pendant 24 heures.
Réparer les fuites s’il y a lieu.
IMPORTANT : NE PAS trop serrer
car cela pourrait fausser le pas de
vis.
Mise en service de votre appareil à glace
A
B
D
E
C
