Installatiehandleiding
Gereedschappen en onderdelen
Verzamel de benodigde gereedschappen en onderdelen
alvorens over te gaan tot de installatie. Lees en volg de
handleiding van de gereedschappen die hier vermeld
worden.
1. Benodigd gereedschap
• Kruisschroevendraaier
• Zaag
• Draadloze boor en 1/8”-boorstift
• Schaar
• Potlood
2. Geleverde onderdelen
Het bedrijf voorziet slechts één plan om de plaatselijke
airconditioner te installeren. Zie “Installatie van
plaatselijke airconditioner”.
Locatievereisten
OPMERKINGEN:
• Door de exibele uitlaatslang kan de airconditioner
tussen 23 1/2” en 67” (60 cm en 170 cm) van een raam
of deur worden geplaatst.
Het apparaat met bijkomend verwarmingsapparaat
moet op een afstand van minstens 100 cm van
ontvlambaar oppervlakken worden geplaatst.
• Plaatselijke airconditioners zijn ontworpen als
bijkomende koeling voor plaatselijke ruimtes in een
kamer.
• Om een goede ventilatie te garanderen, moet de
afstand van de retourluchtuitlaat tot de muur of
andere obstakels minstens 23 1/2” (60 cm) zijn.
• Blokkeer de luchtuitlaat niet.
• Zorg voor een eenvoudige toegang tot een geaard
stopcontact.
Elektrische vereisten
• De plaatselijke airconditioner moet worden
aangesloten op een geaard stopcontact van 220-240V
/ 50Hz met een zekering van 20A.
• Er wordt aangeraden een zekering met een vertraging
of installatieautomaat met een vertraging te
gebruiken.
• Alle bedrading moet voldoen aan de plaatselijke en
nationale elektrische voorschriften en moet door een
gekwaliceerd elektricien worden geïnstalleerd. Indien
u vragen heeft, gelieve dan contact op te nemen met
een gekwaliceerd elektricien.
Gebruik uw stroomtoevoerkabel:
Steek de stroomtoevoerkabel in een geaard stopcontact.
OPMERKINGEN:
• Een beschadigde stroomtoevoerkabel moet worden
vervangen met een nieuw exemplaar afkomstig van
de fabrikant van het product en mag niet worden
hersteld.
Voor meer gedetailleerde informatie over de installatie, gelieve deze te downloaden op: docs.whirlpool.eu

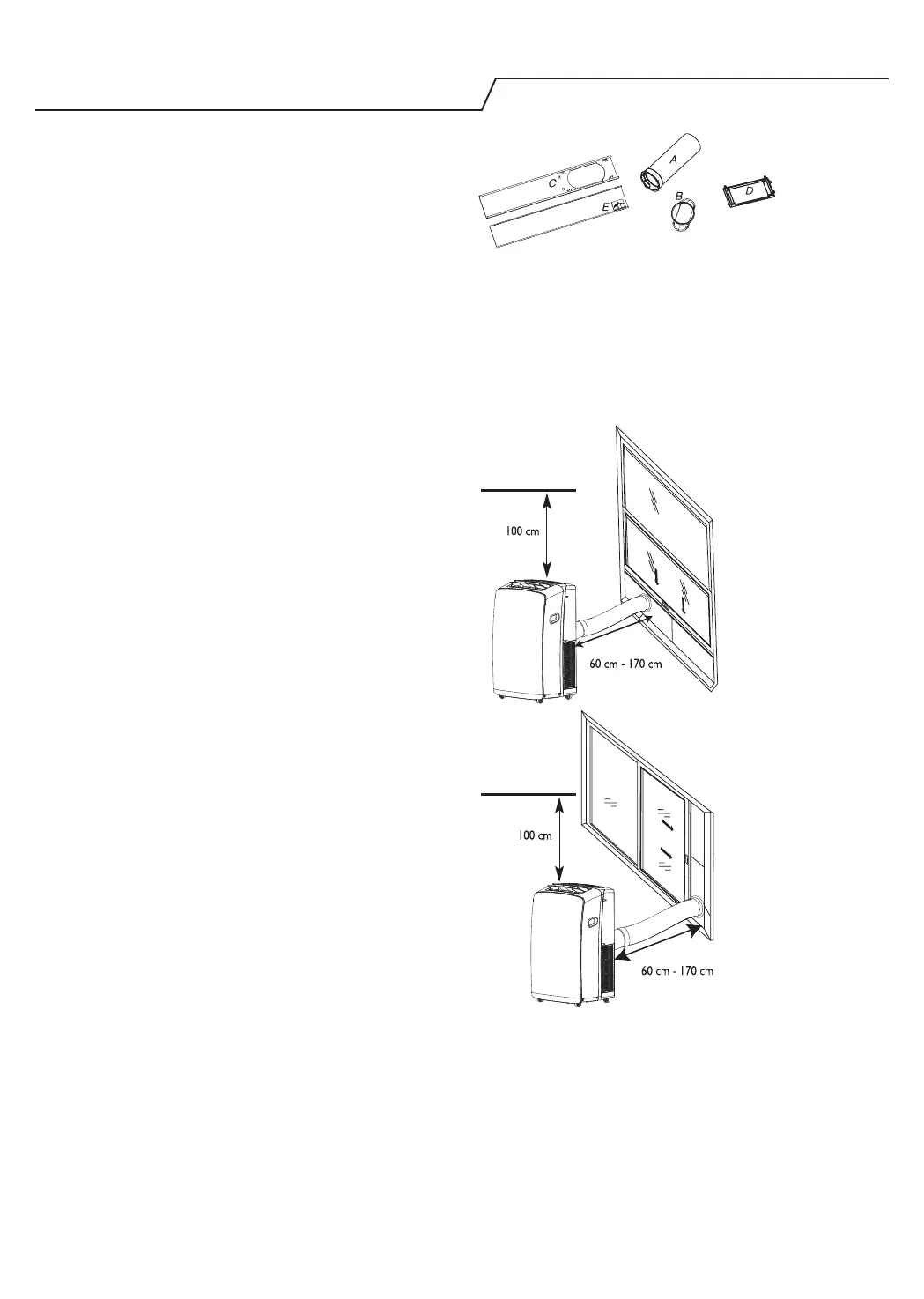

A. Flexibele uitlaatslang
B. Passtuk raamuitlaat
C. Buitenste schuifgedeelte
D. Regenscherm
E. Binnenste schuifgedeelte
Verticaal
schuifraam
ontvlambare
oppervlakken
ontvlambare
oppervlakken
Horizontaal
schuifraam
