Instruções de instalação
Ferramentas e peças
Reúna todas as ferramentas e peças necessárias antes de
dar início à instalação. Leia e siga as instruções fornecidas
com todas as ferramentas aqui listadas.
1. FERRAMENTAS NECESSÁRIAS
• Chave de parafusos Phillips
• Serra
• Ferramenta de furação sem o e broca de 1/8"
• Tesoura
• Lápis
2. Peças fornecidas
A empresa só fornece um esquema para a instalação
de um ar condicionado local. Consulte "Instalar um ar
condicionado local".
Requisitos de localização
NOTAS:
• a mangueira de escape exível permite o
posicionamento do ar condicionado a uma distância
entre 60 e 170 cm (23 1/2" e 67") da janela ou porta.
O aparelho com aquecedor suplementar tem de
ser mantido a uma distância mínima de 100 cm das
superfícies combustíveis.
• Os ares condicionados locais são concebidos como
sistemas de arrefecimento suplementares para áreas
localizadas dentro das divisões.
• Para garantir uma ventilação correta, mantenha a
distância necessária da saída de ar de retorno em
relação à parede ou a outros obstáculos, que deverá
corresponder a um mínimo de 60 cm (23 1/2").
• Não bloqueie a saída de ar.
• Permita um acesso fácil à tomada com ligação à terra.
Requisitos elétricos
• O ar condicionado local deve ser ligado a uma tomada
com ligação à terra de 220-240 V/50 Hz, 20 A, com
fusível.
• Recomenda-se a utilização de um fusível com atraso
temporal ou de um disjuntor com atraso temporal.
• Todas as cablagens têm de cumprir os regulamentos
elétricos locais e nacionais e a sua instalação tem de
ser efetuada por um eletricista qualicado.Se tiver
qualquer questão, contacte um eletricista qualicado.
Utilizar o cabo de alimentação:
Ligue o cabo de alimentação a uma tomada com ligação
à terra.
NOTAS:
• um cabo de alimentação danicado tem de ser
substituído por um novo, obtido junto do fabricante
do produto, e não pode ser reparado.
Para obter mais informações sobre a instalação, transra-as a partir de: docs.whirlpool.eu

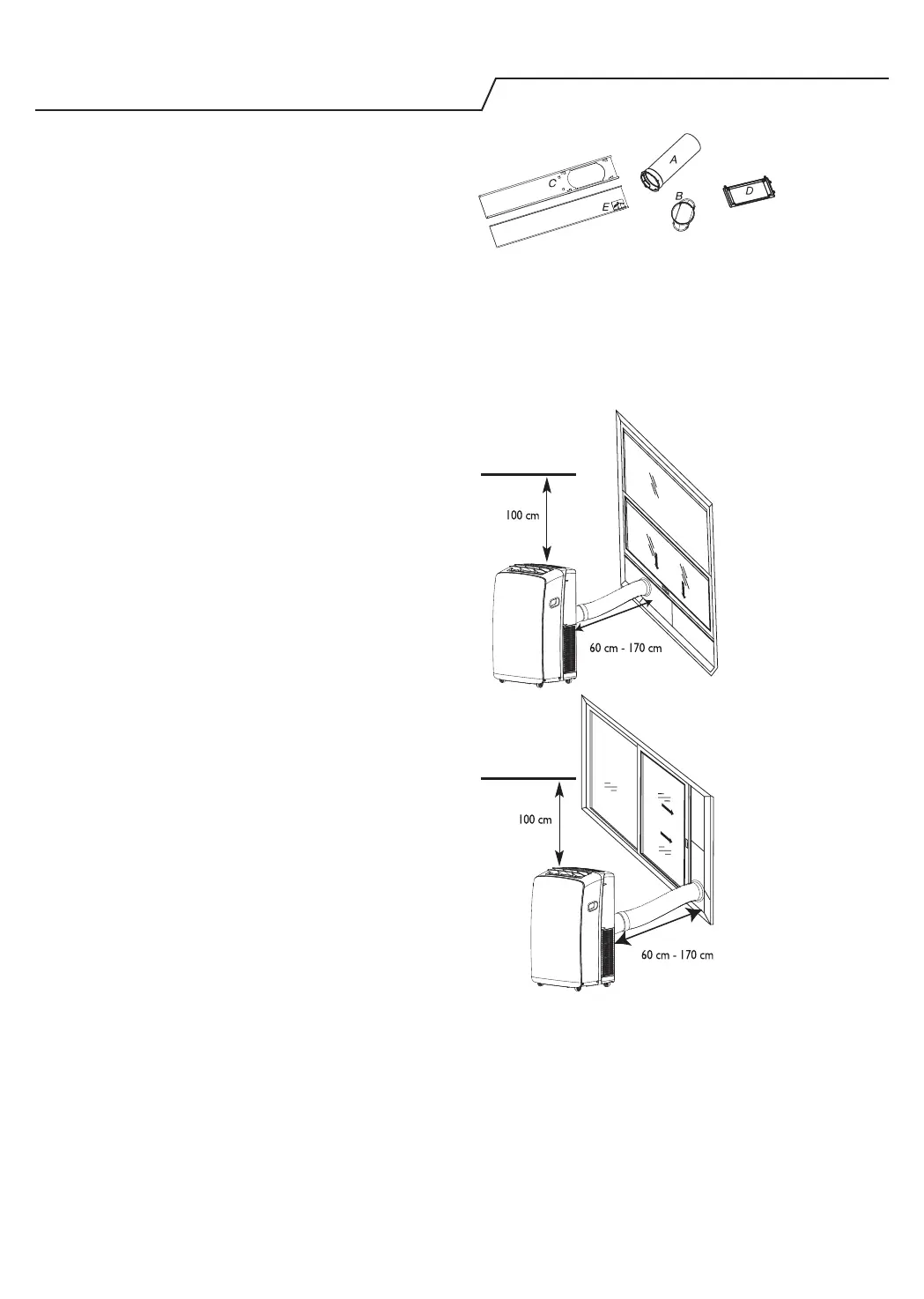

A. Mangueira de escape exível
B. Adaptador de escape para janela
C. Secção deslizante exterior
D. Cobertura para chuva
E. Secção deslizante interior
Janela de
deslizamento
vertical
Superfícies
combustíveis
Superfícies
combustíveis
Horizontal
Silde Window
