Installationsanvisningar

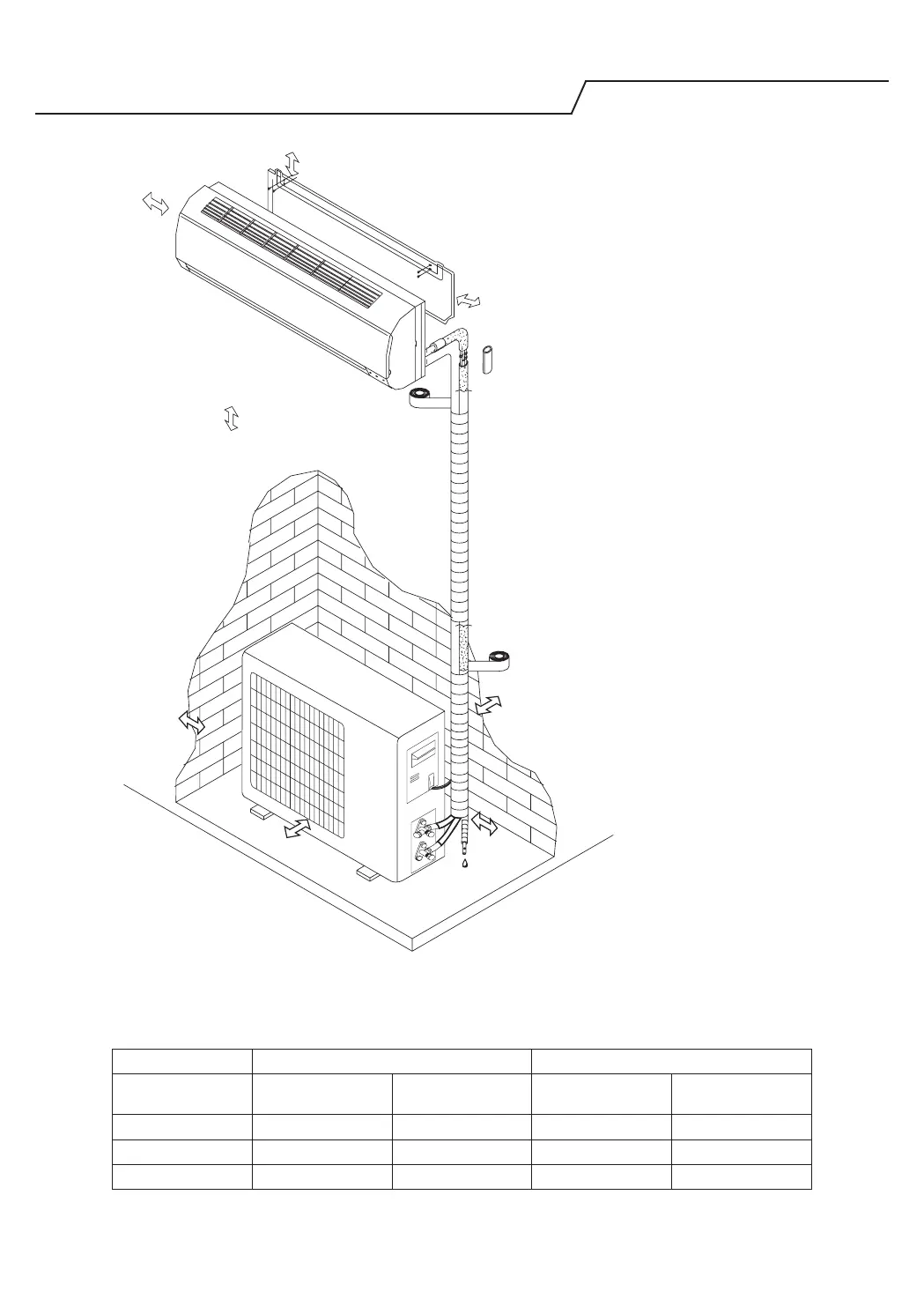

Installationsdiagram
Avstånd från vägg
måste vara minst
50mm
Inomhusenhet
Utomhusenhet
Avstånd från innertak
måste vara minst
200mm
Avstånd från golv måste
vara minst 2500mm
Luftintaget måste sitta
minst 250mm från
väggen
Luftintaget måste sitta
minst 250mm från
väggen
Luftuttaget måste sitta
minst 500mm från väggen
Minst
250mm
För mer information, gå in på:
docs.whirlpool.eu
Avståndet från vägg
måste vara minst
50mm
ANMÄRKNING: Bilden är en förenklad återgivning av
enheten. Därför är det möjligt att utseendet skiljer sig
från den apparat som du har köpt. Installationen måste
utföras i enlighet med nationella starkströmsföreskrifter
och får endast utföras av behörig servicetekniker.
Se vid installation av anslutningskablarna till att ledningarnas färger stämmer och att utomhusenhetens
terminalnummer matchar inomhusenhetens.
Kabelspecikationer
Eekt (Btu/h) Elsladd Elanslutningskabel
Typ
Normal
tvärsnittsarea
Typ
Normal
tvärsnittsarea
7K, 9K, 12K H07RN-F 1,0mm
2
X3 H07RN-F 1,0mm
2
X5
18K H07RN-F 1,5mm
2
X3 H07RN-F 1,5mm
2
X5
24 K H07RN-F 2,5mm
2
X3 H07RN-F 2,5mm
2
X5
