Whirlpool WFW3090JW User Manual

51
Autres pièces :
(Non fournies avec la laveuse)
Il se peut que l’installation nécessite des pièces supplémentaires.
Pour commander, composer le numéro sans frais indiqué au dos
de ce manuel.

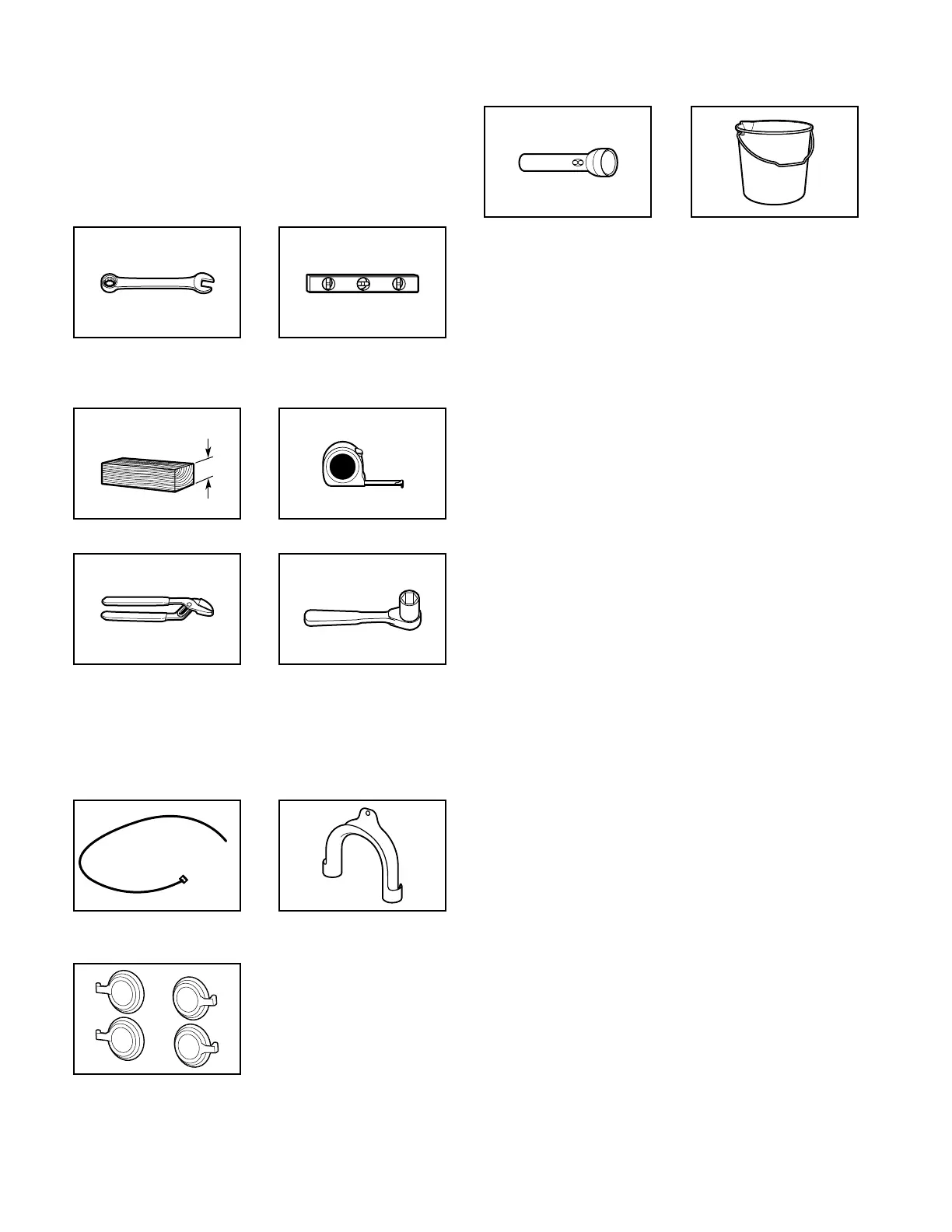

Outillage facultatif :
Pièces fournies :
REMARQUE : Toutes les pièces fournies pour l’installation
se trouvent dans le tambour de la laveuse. Les tuyaux
d’arrivée d’eau et les rondelles ne sont pas compris.
4" min
(102 mm)
Cale de bois
Clés plates ou clés à
molette de 3/8" (10 mm)
et 1/2" (13 mm)
Règle ou mètre ruban
Niveau
Pince qui s'ouvre à 1
9
⁄
16
"
(39,5 mm)
Torche électrique Seau
Attache de xation Bride de formage en U
pour tuyau d’évacuation
Outillage nécessaire :
Exigences d’installation
Outils et pièces
Rassembler les outils et composants nécessaires avant
d’entreprendre le processus d’installation.
Bouchon pour trous de
boulons de transport (4)
INSTRUCTIONS D’INSTALLATION
Clé à douille de 3/8"
(10 mm)
Si vous avez : Il vous faudra :
Évier de buanderie ou
tuyau de rejet à l’égout
plus haut que 55" (1,4 m)
Système de pompe de puisard
(si non déjà disponible)
Égout surélevé Tuyau rigide d’évacuation
standard de 20 gal. (76 L) de
30" (762 mm) de haut ou évier
de décharge, pompe de puisard et
connecteurs (disponibles chez les
vendeurs de matériel de plomberie
locaux)
Système de vidange
avec tuyau de rejet
à l’égout au plancher
Ensemble de brise-siphon
Numéro de pièce 285834
Ensemble de raccord (x2)
Numéro de pièce 285835
Tuyau de vidange supplémentaire
Numéro de pièce 8318155
Tuyau de vidange
trop court
Rallonge de tuyau d’évacuation
Numéro de pièce 285863
Ensemble de raccord
Numéro de pièce 285835
Robinet d’eau hors
d’atteinte des tuyaux
d’alimentation
2 tuyaux de remplissage plus longs :
6 pi (1,8 m)
Numéro de pièce 76314
10 pi (3,0 m)
Numéro de pièce 350008
Accessoires disponibles :
n Un ensemble de superposition est disponible pour superposer
votre laveuse et votre sécheuse.
n Un piédestal assorti facultatif est disponible pour amener
la laveuse à une hauteur d’utilisation plus confortable.
Pour commander, téléphoner au marchand qui vous a vendu
la laveuse ou consulter la section “Assistance ou service”.

Whirlpool WFW3090JW Specifications

General

Brand	Whirlpool
Model	WFW3090JW
Type	Front Load Washer
Energy Star Certified	Yes
Control Type	Electronic
Number of Wash Cycles	12
Color	White
Steam Function	No
Sanitize Cycle	Yes
