WIKA mode d'emploi contact sec magnétique type 821
F
45
2003325.03 03/2011 GB/D/F/E

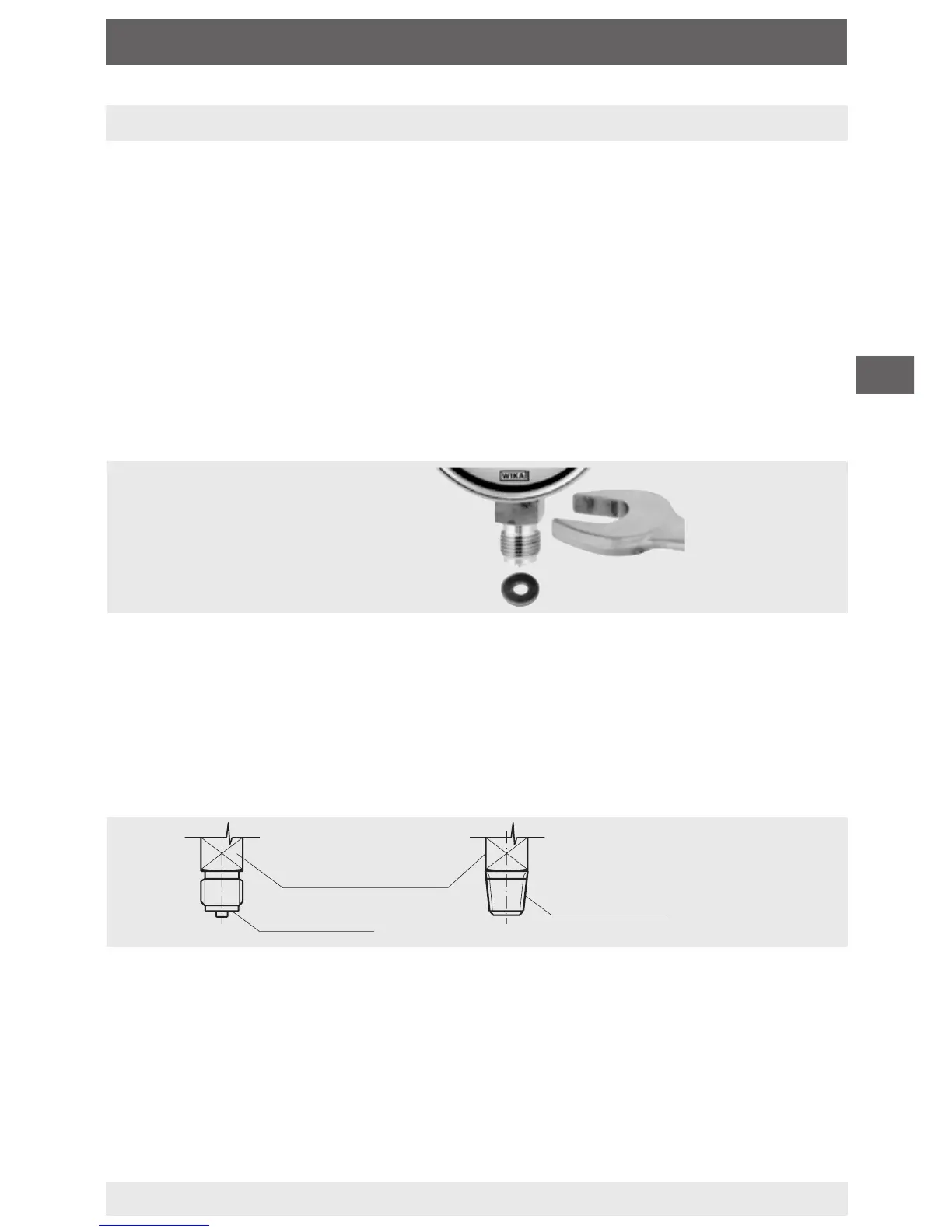

8. Mise en service, exploitation
Pour assurer l'étanchéité du raccord avec letage cylindrique du
manomètre sur la surface d'étanchéité
il faut utiliser des joints plats,
des joints forme lentille ou les joints à écrasement WIKA. Pour les
letages coniques (par exemple letage NPT) l'étanchéité sur le letage
se fait en utilisant en plus un matériau d'étanchéité comme par
exemple la bande PTFE (selon EN 837-2).
Le couple de serrage dépend du joint utilisé. An de positionner
l'instrument de mesure de façon à ce qu'il soit facilement lisible, il est
recommandé d'utiliser un manchon de serrage ou un écrou-chapeau.
Au cas où un manomètre est équipé d'une paroi arrière éjectable, celle-
ci doit être protégée contre un blocage par des pièces d'appareil et
contre la crasse.
Clef plate
Etanchéité sur
letage
Surface d'étanchéité
Montage avec
clé à fourche
8. Mise en service, exploitation
8.1 Raccordement mécanique
Conformément aux règles techniques générales pour les manomètres
(par ex. EN 837-2 "Recommandations sur le choix et l'installation des
manomètres" et / ou EN 13190 "Thermomètres à cadran").
Lors du vissage des appareils, la force nécessaire ne doit pas être appli-
quée sur le boîtier ou sur le boîtier de raccordement mais seulement sur
les surfaces prévues par un outil approprié sur le carré du raccord.
