F
WIKA mode d'emploi contact sec magnétique type 821
48
2003325.03 03/2011 GB/D/F/E

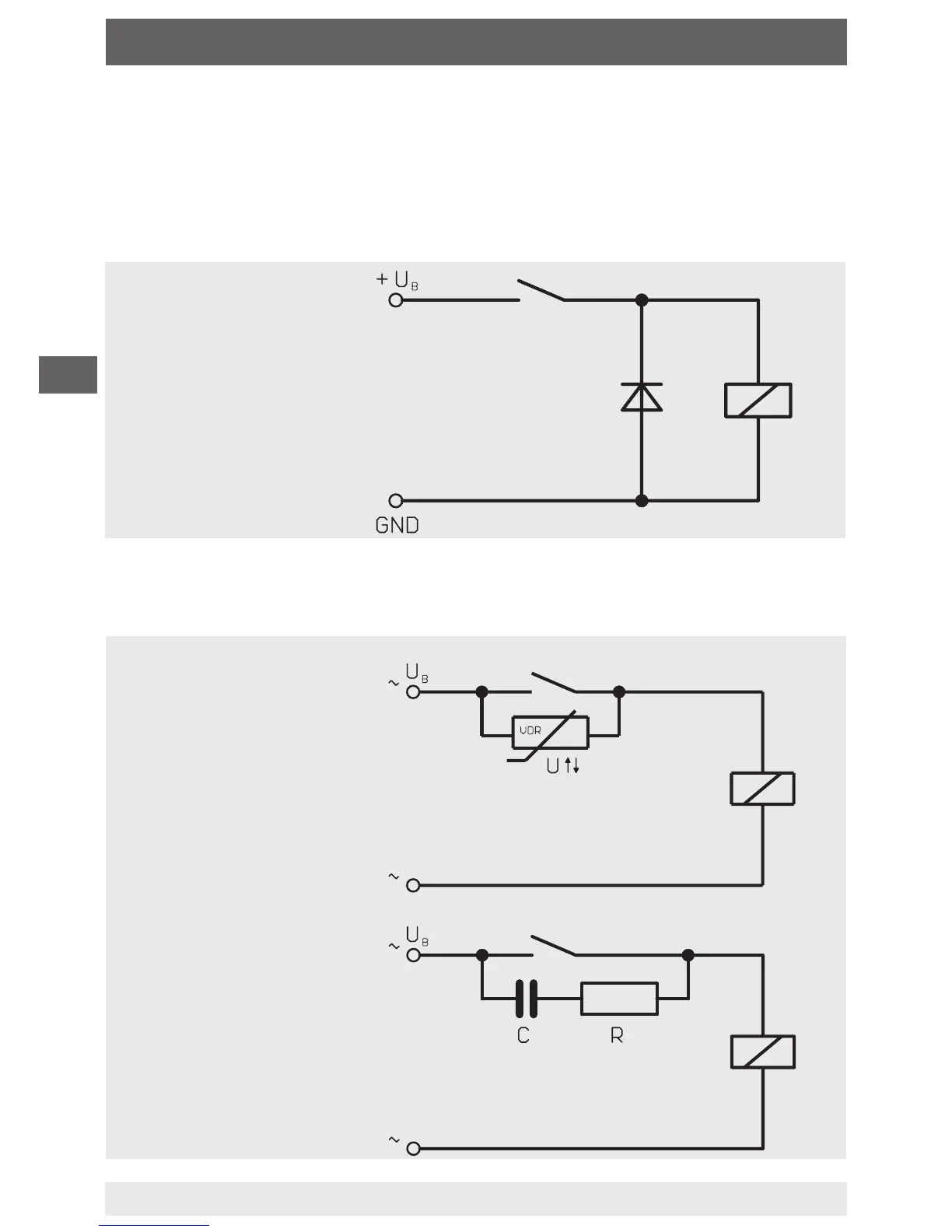

9. Dispositifs de protection de contact
9.1 Charge inductive sous tension continue
En cas de tension continue, la protection par contact peut être obtenue
par une diode de récupération de self-induction commutée parallèle-
ment à la charge. La polarité de la diode doit garantir qu'elle bloque
lorsque la tension de service est appliquée.
Exemple :
dispositif de protec-
tion avec diode de
récupération de
self-induction
Contact
Diode
Contact
Contact
9.2 Charge inductive sous tension alternative
En cas de tension alternative, il existe deux dispositifs de protection :
Exemple :
dispositif de
protection avec
une varistance
VDR
Exemple :
dispositif de
protection avec
élément RC
