WIKA manual de instrucciones contacto magnético de ruptura brusca modelo 821
E
64
2003325.03 03/2011 GB/D/F/E

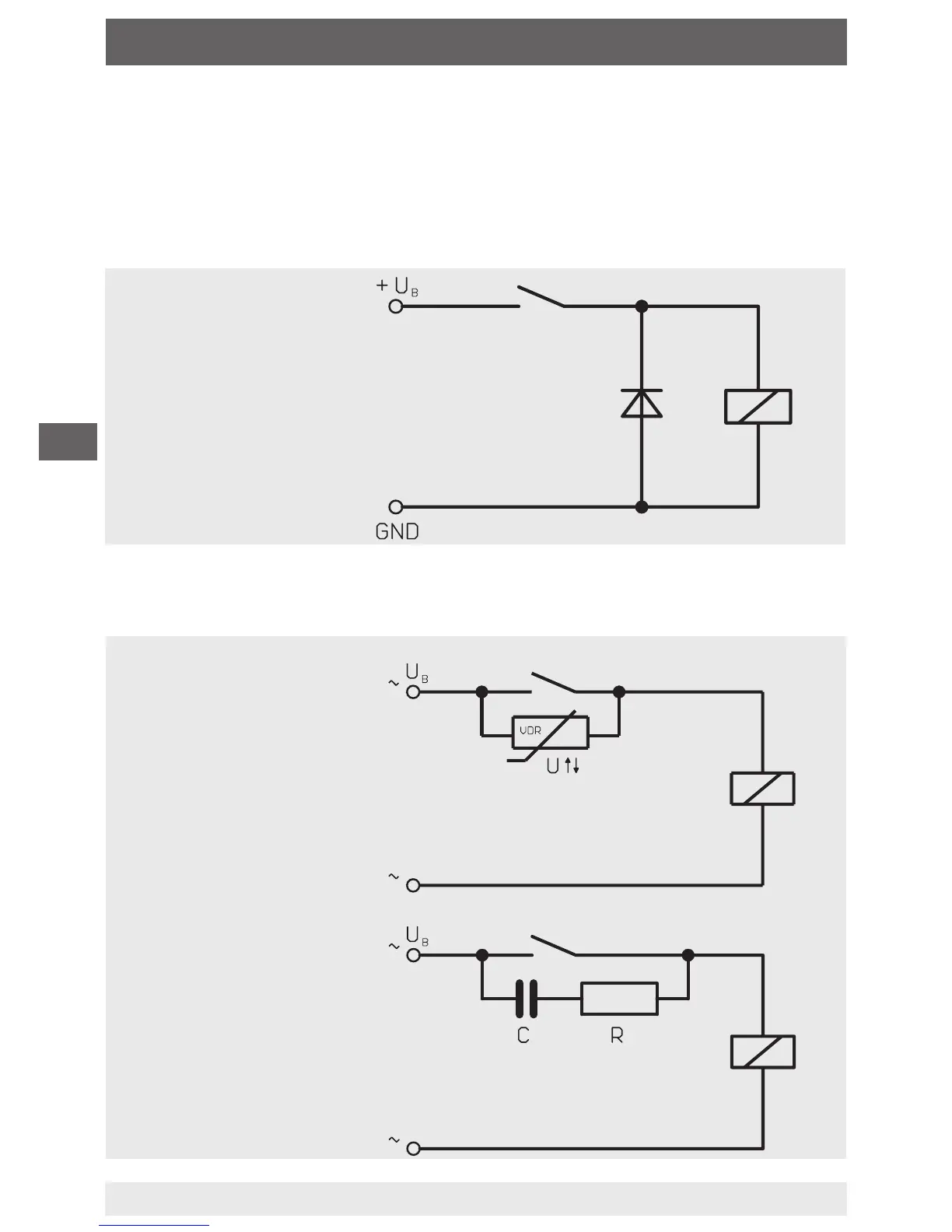

9. Medidas de protección del contacto
9.1 Carga inductiva sobre tensión continua
Con tensión continua puede garantizarse la protección del contacto por
un diodo de rueda libre conmutado en paralelo a la carga. La polaridad
del diodo debe seleccionarse de modo que cierra cuando se aplica la
tensión de servicio.
Ejemplo:
Protección del
contacto mediante
diodo de rueda libre
Contacto
Diodo
Contacto
Contacto
9.2 Carga inductiva sobre tensión alternante
Con tensión alterna hay dos posibles medidas de protección:
Ejemplo:
Protección del
contacto con
resistor alineal
VDR
Ejemplo:
Protección del
contacto con
elemento RC
