100 WIKA-Betriebsanleitung, Typ CPG1500
DE
14161966.06 03/2024 EN/DE
5. Inbetriebnahme, Betrieb
VORSICHT!
Beschädigung des Geräts durch unsachgemäßen Gebrauch
Der Bereich des Displays kann leicht beschädigt werden.
▶
Kontakt mit harten und spitzen Gegenständen oder zu starkem Druck
vermeiden.
5.1 Mechanische Montage
Das CPG1500 nur in sicherheitstechnisch einwandfreiem Zustand montieren.
Vor der Inbetriebnahme das CPG1500 optisch prüfen.
Um eine mögliche Schädigung des CPG1500 oder der Testeinrichtung bei der mechani-
sche Montage zu vermeiden, folgendes beachten:
Anforderungen an Montagestelle:
▶
Dichtflächen sind sauber und unbeschädigt
▶
Maximaler Verschmutzungsgrad der Umgebung (2)
▶
Angaben zu Einschraublöchern siehe technische Information IN 00.14 unter
www.wika.de
▶
Zulässige Umgebungs- und Messstofftemperaturen bleiben innerhalb der Leistungs-
grenzen.
→ Leistungsgrenzen siehe Kapitel 10 „Technische Daten“
5.1.1 Prozessanschluss abdichten
▶
Beim Anschrauben des Gewindes des CPG1500 an einen Adapter oder einen
Druckanschluss ist zusätzlich die Verwendung eines Dichtmittels notwendig, z. B.
einem PTFE-Band zwischen den Gewinden.
▶
Die Abdichtung muss bei einem NPT-Anschluss direkt über das Gewinde mit einem
PTFE-Band erfolgen und nicht über die Gewindehalterung am CPG1500.

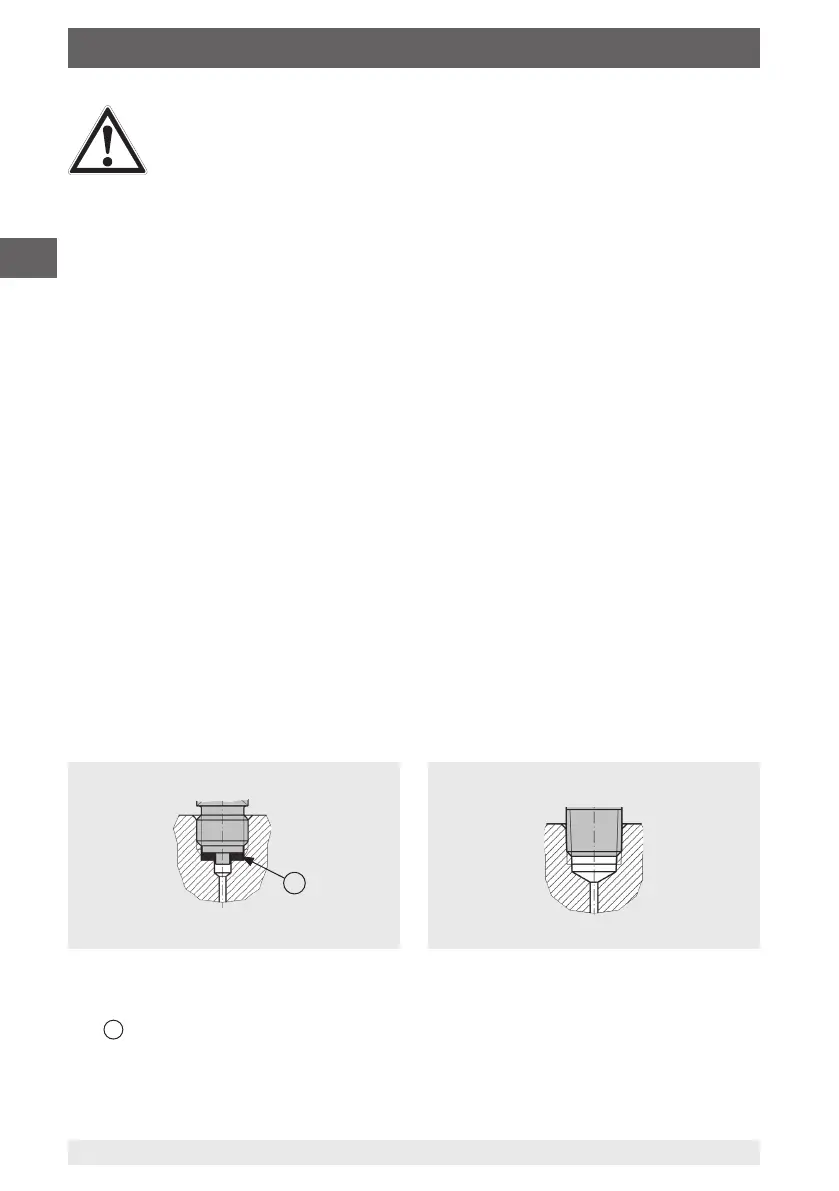

Zur Abdichtung der Prozessanschlüsse mit
zylindrischem Gewinde sind an der Dichtflä-
che
1
Flachdichtungen, Dichtlinsen oder
WIKA-Profildichtungen einzusetzen.
Zur Abdichtung der Prozessanschlüsse mit
kegeligem Gewinde erfolgt die Abdichtung
im Gewinde, mit zusätzlichen Dichtungswerk-
stoffen, z. B. PTFE-Band (EN 837-2).
Zylindrische Gewinde
nach EN 837
1
Kegelige Gewinde
NPT, R und PT
