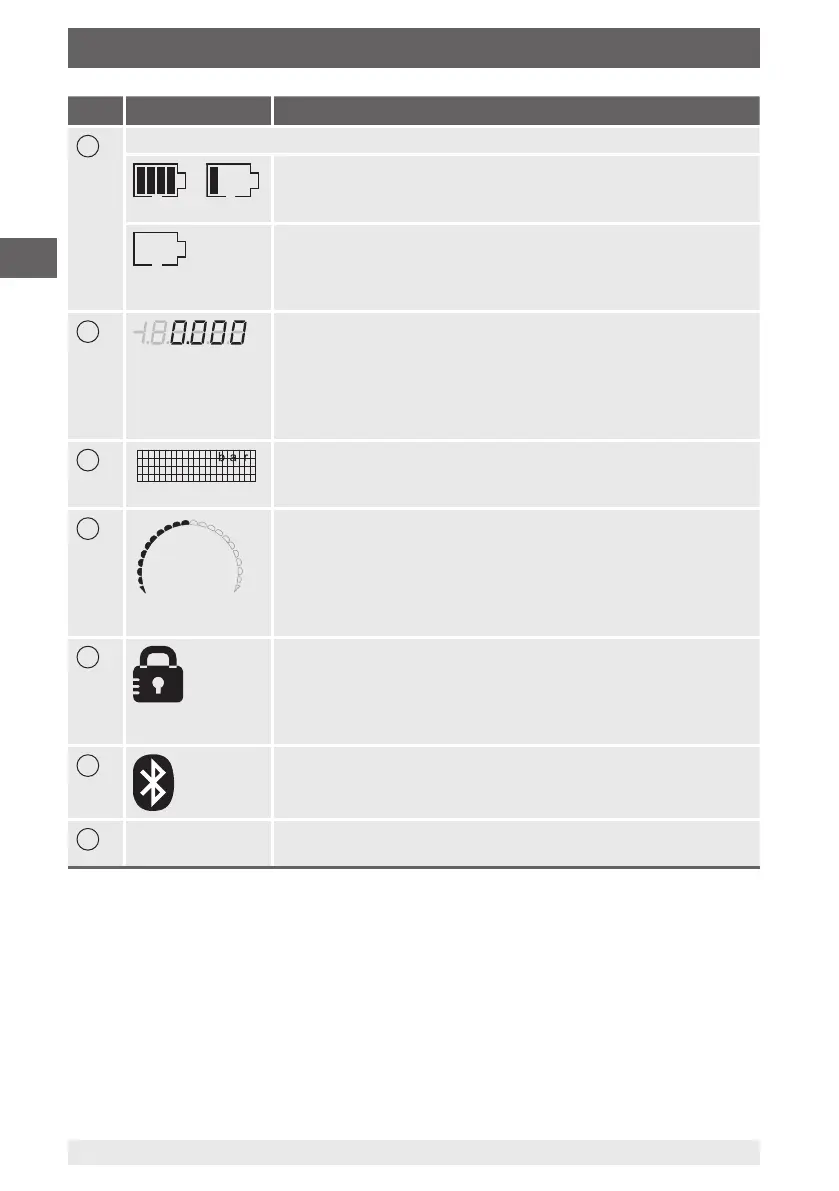

4. Aufbau und Funktion
Pos. Symbol Symbol leuchtet auf bei:
3
Batteriesymbol
...
Batteriestatus 100 % ... 40 %
■
Rahmen leuchtet dauerhaft
■
Pro 20 % leuchtet ein Segment
Batteriestatus 20 %
■
Rahmen leuchtet dauerhaft
■
Neue Batterien müssen eingesetzt werden, siehe Kapitel
8.2.2 „Batteriewechsel“.
4
Druckanzeige
Die 5 ½-stellige 7-Segmentanzeige zeigt immer den aktuellen
Druckwert an.
Ist der Druckwert nicht mehr aktuell, werden Striche angezeigt (im
Low-Power-Mode über 10 s).
Werte werden immer mit Dezimalpunkt angegeben.
5
Matrixfeld dient als Menü- und Nebenanzeige
Das Matrixfeld besteht aus 4 x 21 Zellen (Zeilen x Spalten) und
dient als Menü -und Nebenanzeige.
10
Bargraph zeigt den aktuellen Druck grafisch an
Der Bargraph besteht aus 20 Segmenten und zwei Spitzen am
vorderen und hinteren Ende. Der Bargraph zeigt den aktuellen
Druck proportional zum Messbereich an. Wird der Messbereich
unterschritten leuchtet die vordere Spitze, beim Überschreiten die
hintere Spitze, auf.
11
Lock-Symbol
Ist geschlossen, wenn die Tasten [ZERO/▲] oder [MENÜ/◀▶] von
WIKA-Cal gesperrt sind und manuell betätigt werden müssen.
Die Passwortsicherung erfolgt nur über die Kalibriersoftware
WIKA-Cal oder über die kostenlose Software WIKA-DCS.
12
Bluetooth
®
-Symbol (nur bei Geräten mit Option Bluetooth
®
)
■
Symbol blinkt: Bluetooth
®
ist aktiv aber nicht verbunden
■
Symbol leuchtet dauerhaft: Bluetooth
®
ist aktiv und verbunden
13
Tare Aktive TARA-Funktion
→ Weitere Informationen siehe Kapitel 6.2.4 „Tara“
Weitere Definitionen
„XXX“ Menü XXX wird aufgerufen
[XXX] Taste XXX drücken
XXX Menü wird angezeigt
