WIKA Betriebsanleitung Typen 73, 74, 75
12099431.07 11/2018 EN/DE/FR/ES
27
2. Aufbau und Funktion

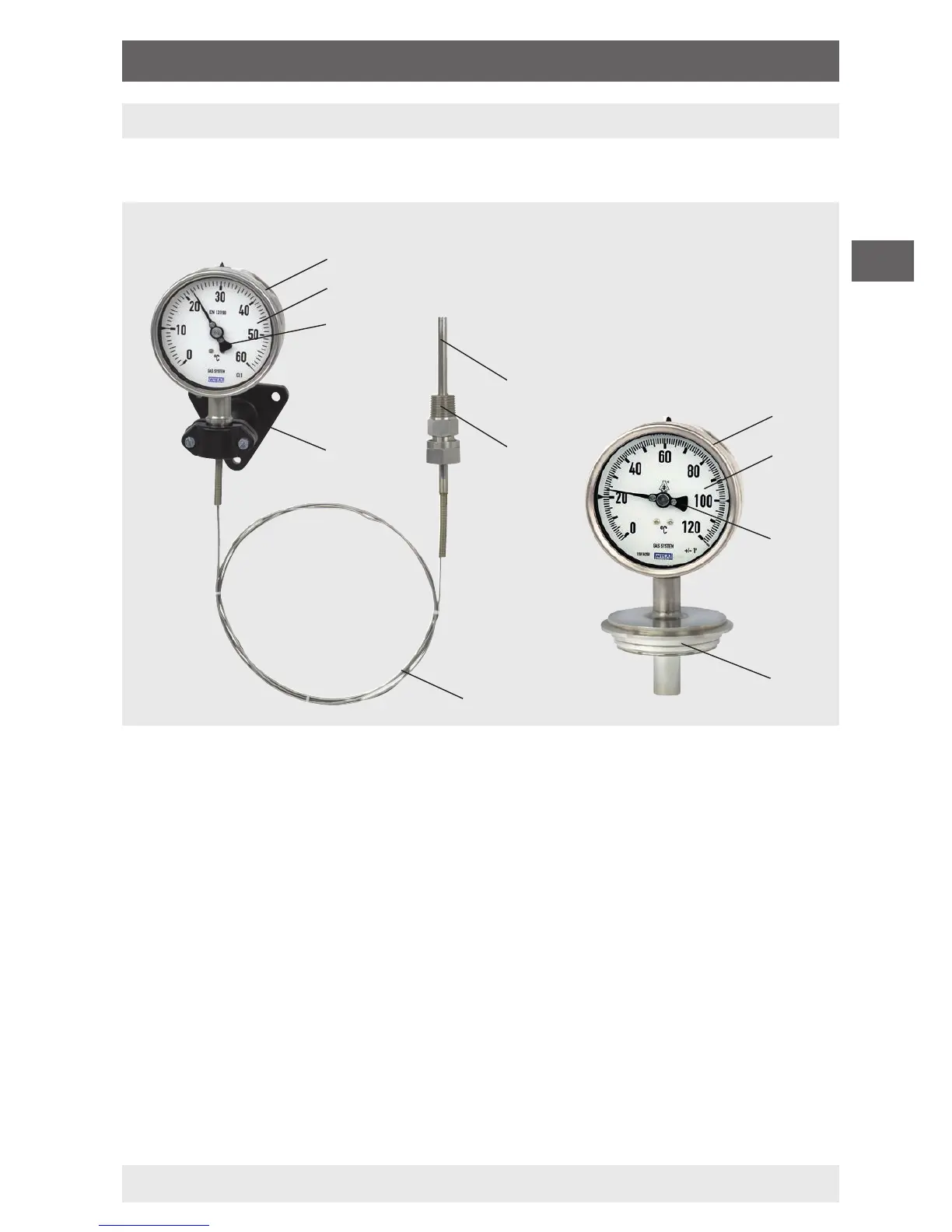

2.1 Überblick

Gehäuse

Fernleitung

Zierblatt

Prozessanschluss

Zeiger

Tauchrohr

Messgerätehalter
2.2 Beschreibung
Das Gasdruckthermometer besteht aus Tauchschaft, Kapillarleitung und
Rohrfeder im Gehäuse. Diese Teile sind zu einer Einheit verbunden. Das
komplette Messsystem ist unter Druck mit einem inerten Gas gefüllt.
Eine Temperaturänderung bewirkt im Tauchschaft eine Veränderung des
Innendruckes. Der Druck verformt die Messfeder, deren Auslenkung
über ein Zeigerwerk auf den Zeiger übertragen wird.










Beispiel: Typ F73.100 Beispiel: Typ R74.100

