WIKA manual de instrucciones modelos 73, 74, 75
12099431.07 11/2018 EN/DE/FR/ES
71
2. Diseño y función

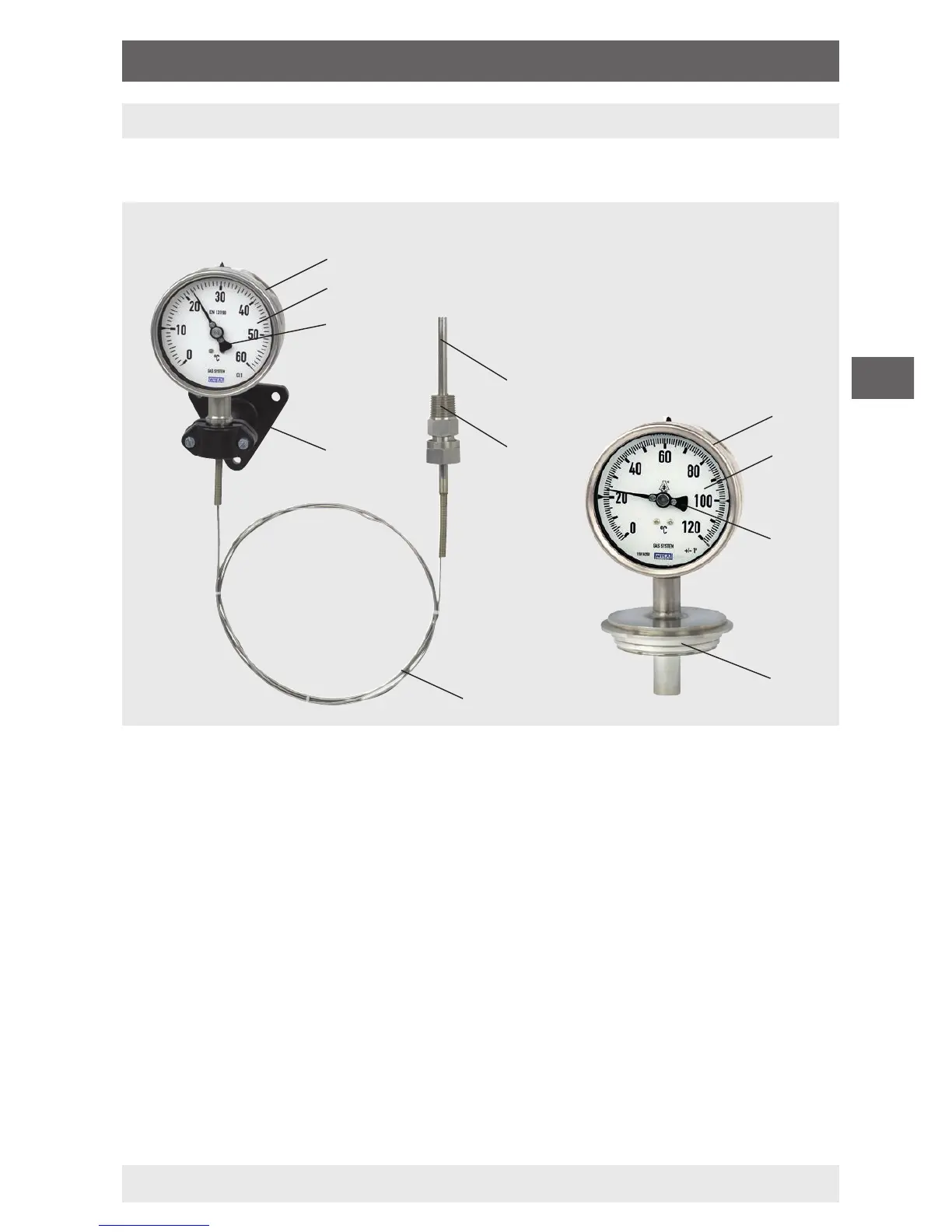

2.1 Resumen

Caja

Capilar

Esfera

Conexión a proceso

Aguja

Bulbo

Soporte de instrumento
2.2 Descripción
El termómetro de gas está compuesto de bulbo, línea capilar y tubo
exible en la caja. Estos componentes forman una unidad. El sistema
sensible está rellenado a presión con gas inerte.
Si varía temperatura, varía la presión interior del bulbo. La presión
deforma el muelle de medición, cuyo movimiento se transmite al
indicador a través de un mecanismo de indicación.










Ejemplo: modelo F73.100 Ejemplo: modelo R74.100

