WIKA F73.100 - Conception Et Fonction

FR
WIKA mode d'emploi types 73, 74, 75
12099431.07 11/2018 EN/DE/FR/ES
49
2. Conception et fonction

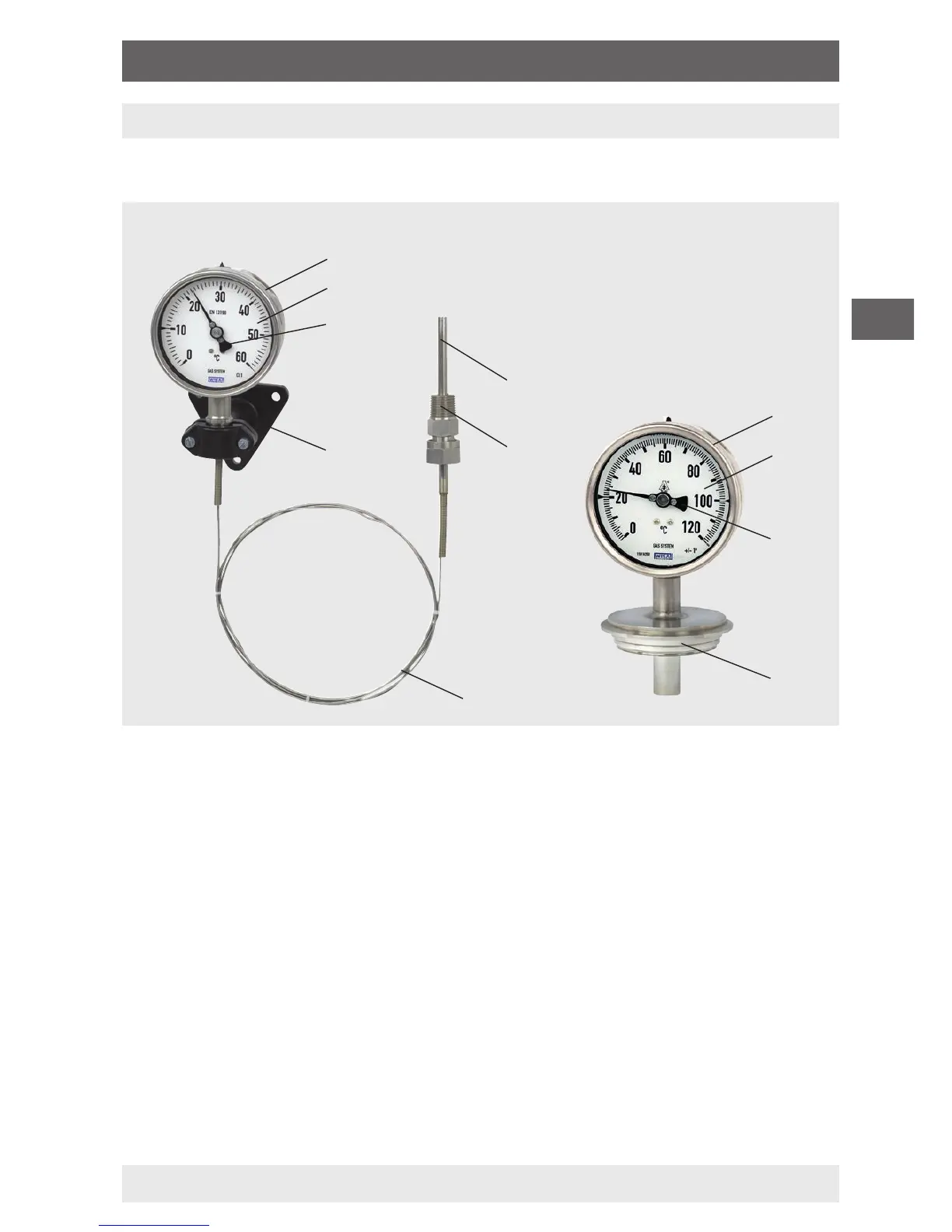

2.1 Vue générale

Boîtier

Capillaire

Cadran

Raccord process

Aiguille

Plongeur

Potence de xation
2.2 Description
Le thermomètre à dilatation de gaz est composé d'un plongeur, d'un
capillaire et d'un tube de mesure dans le boîtier. Ces pièces sont
assemblées pour former un tout. Le système de mesure complet est
rempli sous pression avec du gaz inerte.
Toute variation de température cause une modication de la pression
interne dans le plongeur. La pression déforme le tube de mesure et la
déformation est transférée à l'aiguille par un mouvement.










Exemple : type F73.100 Exemple : type R74.100

2. Conception et fonction
